Efeito Luminoso Da Corrente Elétrica

Como o efeito luminoso da corrente elétrica funciona na prática

Corrente elétrica passando por um meio gera luz de formas diferentes dependendo do material e das condições. A primeira coisa que você precisa entender é que existem pelo menos três mecanismos distintos sendo chamados de "efeito luminoso", e tratá-los como a mesma coisa é o erro mais comum. Um deles é o efeito Joule com incandescência, outro envolve descarga em gases e plasma, e o terceiro é a eletroluminescência em semicondutores. Cada um tem eficiência, comportamento e limitações completamente diferentes. No início eu achava que bastava aplicar tensão suficiente e a luz aparecia. Na prática, isso só funciona se o meio condutor tiver resistência adequada e suportar a temperatura. Se você ligar um filamento de tungstênio num circuito sem limitar corrente, ele queima em milissegundos. Eu aprendi isso destruindo três lâmpadas incandescentes de 100W num teste caseiro porque usei uma fonte de bancada sem resistor série. A corrente picou para 12A e o filamento fundiu antes que eu conseguisse medir algo útil.

efeito luminoso da corrente elétrica: os três mecanismos

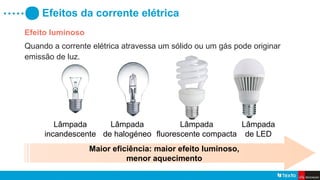

O efeito Joule é o mais simples. Quando a corrente passa por um material resistivo, a energia elétrica se converte em calor. Se a temperatura subir acima de cerca de 800°C, o corpo começa a emitir luz visível. Isso é o que acontece nas lâmpadas incandescentes tradicionais e em aquecedores resistivos. A eficiência luminosa é baixa — tipicamente entre 2% e 5% da potência convertida em luz visível, o resto vai todo para infravermelho. O espectro é contínuo, o que significa boa reprodução de cores, mas isso não compensa o desperdício de energia. A descarga em gases funciona de outro jeito. Você tem um tubo com gás nobre ou vapor de mercúrio a baixa pressão, aplica uma tensão alta o suficiente para ionizar o gás, e os átomos excitados emitem fótons ao retornarem ao estado fundamental. As lâmpadas fluorescentes e as de sódio seguem esse princípio. A eficiência aqui é bem maior, na faixa de 30% a 50% de conversão para luz visível. O espectro não é contínuo — são linhas de emissão específicas do gás usado. Isso causa problemas de reprodução de cores em ambientes onde a avaliação precisa de tons importa, como estúdios fotográficos ou hospitais. Já a eletroluminescência em semicondutores é o mecanismo dos LEDs. Quando elétrons e lacunas se recombinam na junção PN, a energia é liberada diretamente como fóton. A cor depende da banda proibida do material. GaN para azul, InGaN para verde e azul, AlInGaP para vermelho e amarelo. A eficiência moderna de LEDs brancos chega a 50% a 60%, e laboratórios já demonstraram células com mais de 70%. O custo por lumen instalado é o menor entre todas as tecnologias atuais.

O que ninguém te conta sobre o efeito luminoso da corrente elétrica é que a temperatura afeta tudo. Num LED, o aumento da temperatura da junção reduz tanto a eficiência quântica interna quanto o comprimento de onda emitido. Um LED que foi caracterizado a 25°C vai operar significativamente diferente a 85°C. Eu vi um projeto de iluminação para estufa que usava LEDs sem dissipador adequado e a saída luminosa caía 40% depois de duas horas de operação contínua porque a junção atingia 110°C. A solução foi trocar o corpo de alumínio por um heatsink com aletas maiores e mudar o para PWM com ciclo de trabalho reduzido.

Como dimensionar um circuito de iluminação por efeito luminoso

O primeiro passo é definir a fonte de tensão e a corrente disponível. Se você está trabalhando com uma fonte de bancada ou bateria, saiba que a maioria das fontes limitationa a corrente por proteção. Uma fonte de 12V 5A entregará apenas o que o circuito pedir, até o limite. Se o circuito pedir mais, a tensão cai. Isso é particularmente problemático com LEDs porque a característica I-V é exponencial — uma variação pequena de tensão gera uma variação grande de corrente. Para LEDs, o resistor limitador é o método mais simples mas também o menos eficiente. A potência dissipada no resistor é proporcional à queda de tensão vezes a corrente. Se você tem uma fonte de 24V alimentando um LED de 3V a 350mA, o resistor precisa dissipar 21V x 0.35A = 7.35W. Um resistor de 10W seria o mínimo aceitável. Isso é inaceitável para qualquer aplicação onde a eficiência importe. O driver constant-current é a solução correta. Ele mantém a corrente fixa independente das variações de tensão. Drives SMPS para LEDs custam entre R$15 e R$80 no mercado brasileiro e oferecem eficiência de 85% a 92%. O dimming por PWM funciona bem desde que a frequência seja acima de 1kHz para evitar flickering visível. Abaixo disso, câmeras e olhos sensíveis detectam o piscar, o que causa fadiga visual e problemas em gravações.

Para descarga em gases, a situação é diferente. Você precisa de um reator — seja indutivo ou eletrônico — para limitar a corrente após a ionização. O gás, uma vez ionizado, tem resistência negativa dinâmica: quanto mais corrente passa, menor a resistência. Sem um reator, a corrente cresce indefinidamente até destruir o tubo. Reatores eletrônicos modernos incluem ignição por pulso de alta tensão e controle de potência integrado. A vantagem é que eles podem regular a potência de 100% até 30% sem alterar a cor da luz, algo que reatores indutivos não fazem.

Pegadinhas e casos reais que dão trabalho

O maior problema prático que eu encontrei envolvia estabilidade térmica em LEDs de alta potência. Eu estava montando um arranjo de 12 LEDs de 3W cada, alimentados por um driver de 12V 3A. O driver fornecia 36W, suficiente para os 36W dos LEDs. Na bancada, com ventilação natural, tudo funcionava perfeitamente. Quando fechei no compartimento estanque, a temperatura subiu e a corrente do driver — que era supostamente constant-current — variava em 15% porque a proteção térmica interna entrava em ciclo de disparo. A luz oscilava visivelmente a cada 8 segundos. A solução foi instalar um sensor de temperatura PT100 próximo à placa de LEDs e usar um controlador Arduino que reduzia o duty cycle do PWM proporcionalmente à temperatura, mantendo a potência de entrada abaixo de 28W quando a carcaça ultrapassava 45°C. Perdi potência, mas ganhei estabilidade. Outro problema recorrente é a compatibilidade entre reator eletrônico e tubo fluorescente em redes com harmônicas. Instalações industriais com muitos variadores de frequência geram distorção harmônica que faz reatores eletrônicos disparem erroneamente ou reduzirem a vida útil do tubo pela metade. Eu resolvi isso colocando um filtro passivo LC na entrada do reator e usando tubos com cátrio aquecido detungstênio revestido com trioxyde misto em vez de cátxio simples, que é mais tolerante a pico de corrente. Uma última coisa que vale a pena mencionar: o efeito luminoso em arcompressão. Quando a tensão é alta o suficiente — acima de 3kV por centímetro em ar seco — o ar se ioniza e cria um canal de plasma luminoso. Isso é o que acontece em faíscas e arcos elétricos. Não é eficiente para iluminação de forma alguma, mas é útil para solda e corte. O espectro é extremamente brilhante no UV, o que exige proteção ocular adequada. Máscara de solda com filtroshade 12 ou superior é o mínimo. Olhar uma solda TIG sem proteção causa queimadura de retina em segundos.

Se o seu objetivo é apenas iluminação geral, LEDs são a escolha óbvia. Se precisa de luz em ambientes explosivos onde faíscas são proibidas, lâmpadas de descarga com reator intrinsecamente seguro são mais adequadas. E se você está fazendo pesquisa ou prototipagem, tenha sempre um resistor de potência como carga dummy mesmo quando estiver testando com LEDs — ajuda a proteger o driver em caso de curto-circuito acidental.
