Elemento Final De Controle

O que é e onde você realmente vai usar

Elemento final de controle é o dispositivo que recebe o sinal do controlador e age diretamente sobre o processo. Pode ser uma válvula, um atuador, um variador de frequência, um aquecedor. A definição soa simples até você tentar fazer uma malha de temperatura fechar com uma válvula de ar pneumático de 4 polegadas e um transmissor de pressão defeituoso às três da manhã. Na prática, o elemento final é o elo mais problemático do sistema. Todo mundo foca no controlador, nos algoritmos PID, na aquisição de dados. Mas é no elemento final que a malha costuma desandar. Vazamento interno, histerese do atuador, curso insuficiente, resposta não linear. Esses detalhes matam a performance muito mais rápido do que qualquer configuração ruim de gain.

Selecionando o elemento final de controle certo para sua aplicação

A primeira coisa que você precisa definir é o tipo de variável manipulada. Fluxo de líquido? Válvula de controle é o padrão. Temperatura? Pode ser válvula com fluido térmico, resistência elétrica, ou variador em um ventilador. Pressão em gasoduto? Válvula com posicionador eletropneumático e compressor de ar dedicado. Não adianta escolher pela especificação de catálogo sem pensar no regime de operação real. Aqui vai algo que os manuais não destacam: o fator Cv. A maioria dos engenheiros pega o fluxo máximo e calcula o Cv teórico. Depois instala a válvula e descobre que ela fica travada em 85% de abertura o tempo todo, operando longe da zona de maior linearidade. O correto é dimensionar para o fluxo nominal, não para o máximo. Deixe margem de 20 a 30% acima do fluxo de projeto, não acima do fluxo de emergência. Uma válvula superdimensionada introduz ganho variável e torna o sintonia do controlador instável. Tipo de ação também importa. Válvula ar-abre versus ar-falha-abre versus ar-falha-fecha. Escolher errado aqui pode significar uma situação de segurança onde o processo vai para o pior estado possível em caso de perda de ar ou sinal. Eu vi uma planta inteira ter um evento de transbordamento porque o Instrumentation especificou ar-falha-abre numa válvula de saída de tanque que deveria fechar naturalmente na falha. O cálculo de segurança do projeto considerava a falha fechada, mas o desenho do loop entrou com a ação invertida. Levei duas semanas para achar o erro porque o P&ID estava annotado de forma ambígua.

Instalação e comissionamento

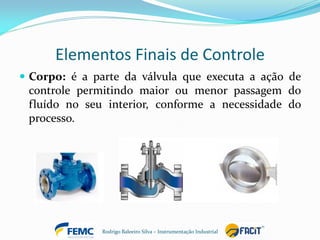

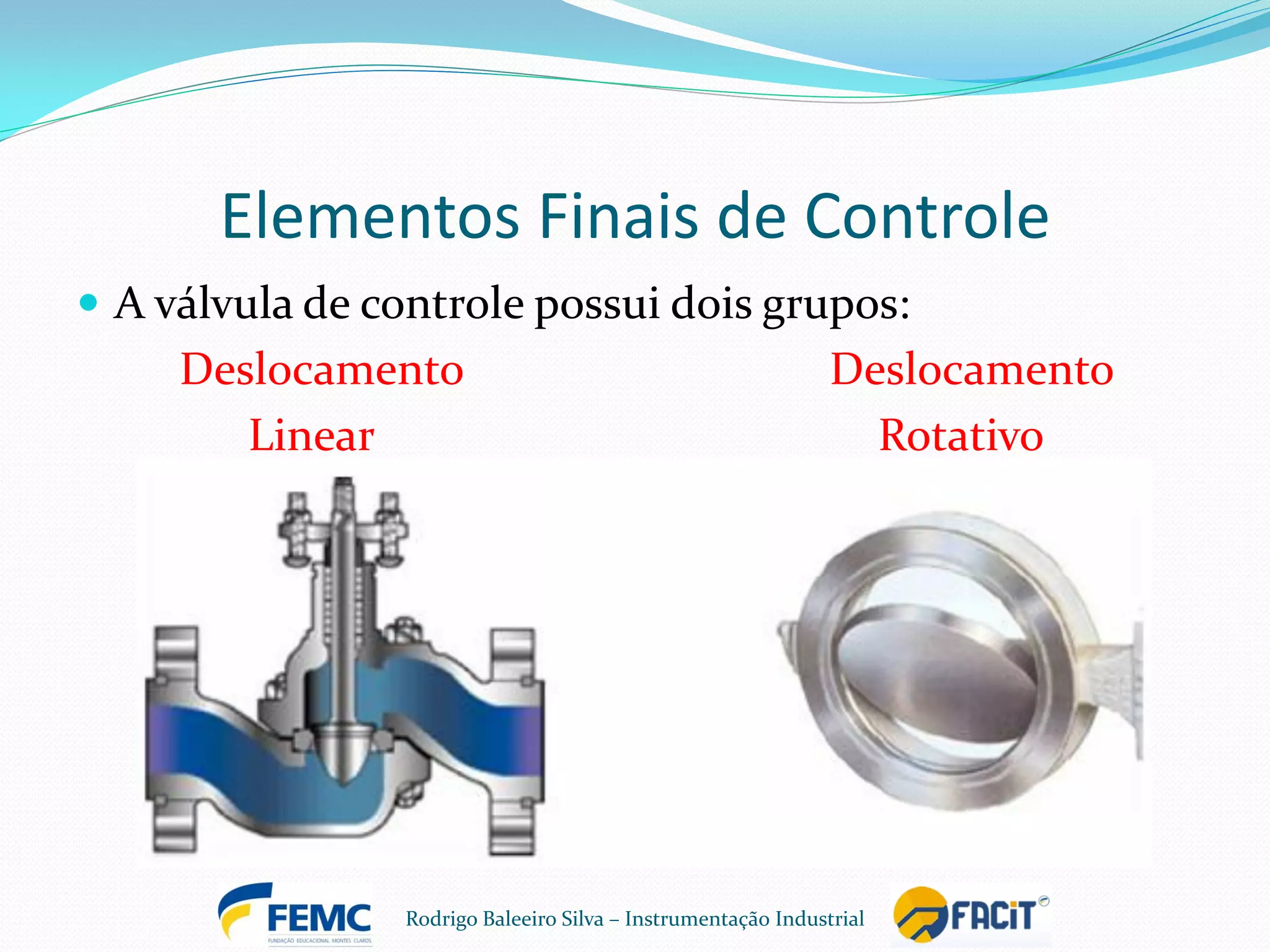

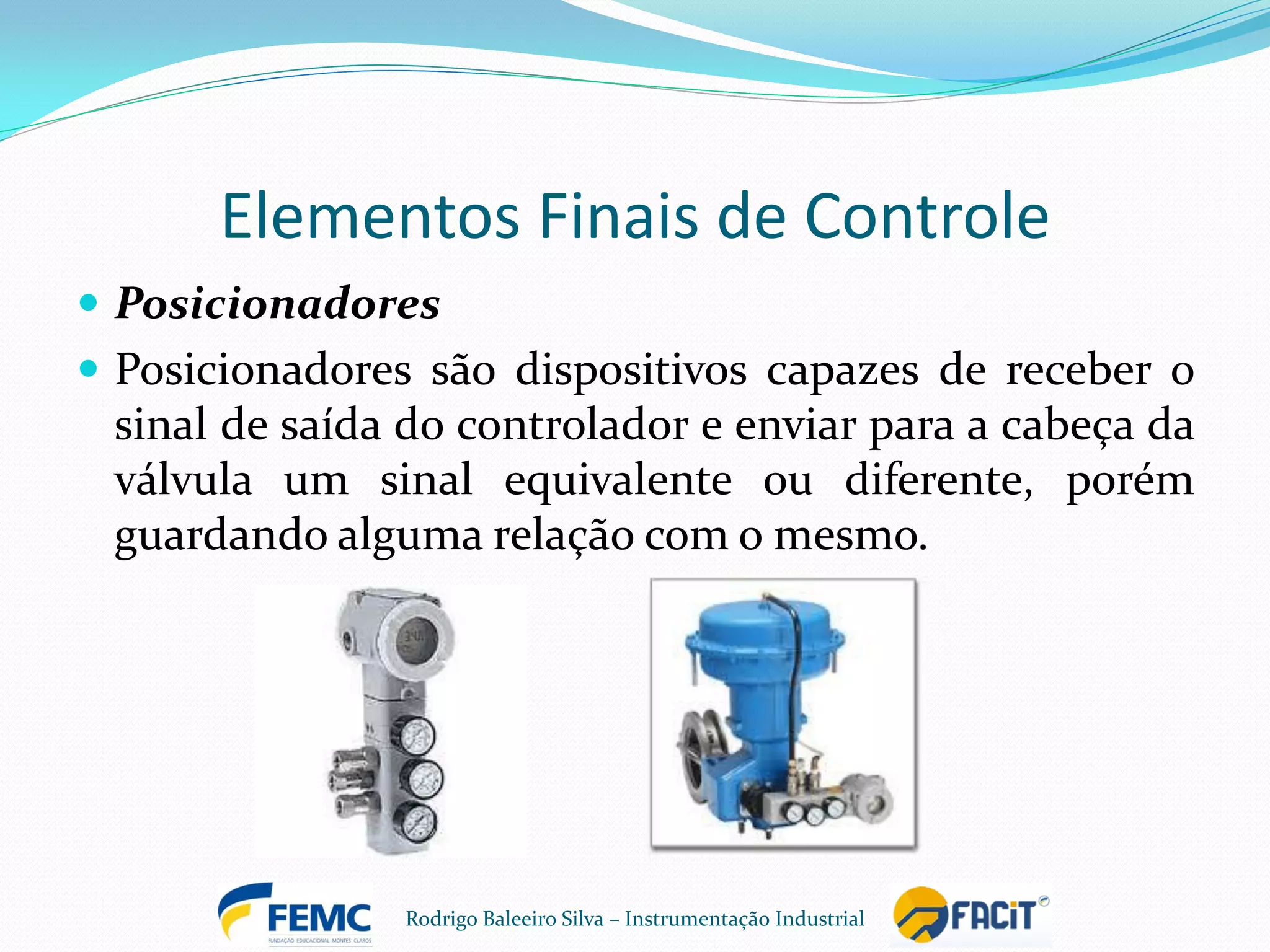

Instalar o elemento final é mais do que aperta parafuso e conectar tubo. A orientação de fluxo deve ser respeitada. Válvulas de globo têm sentido. Válvulas borboleta são mais tolerantes, mas ainda assim o assento e o obturador foram projetados para uma direção. Inverter o fluxo causa cavitação precoce e erosão do assento em meses, não em anos. Condições de entrada e saída de fluxo também. Mantenha pelo menos dez diâmetros retos de tubulação a montante e cinco a jusante. Isso não é recomendação de luxo. Sem isso, o perfil de velocidade não está desenvolvido e a característica de fluxo da válvula muda conforme a carga do sistema. O controlador vai oscilar porque o ganho aparente da válvula varia com a vazão, e você vai gastar horas ajustando PID sem resolver nada. Posicionadores valem o investimento. Uma válvula com posicionador eletropneumático responde com precisão de 1% do curso, enquanto uma sem posicionador pode ter erro de 3 a 5% por causa do atrito do atuador e das forças desbalanceadas no obturador. Se a malha exige controle de qualidade onde o producto é vendido por especificação rigorosa, o posicionador se paga em dois meses de redução de variability.

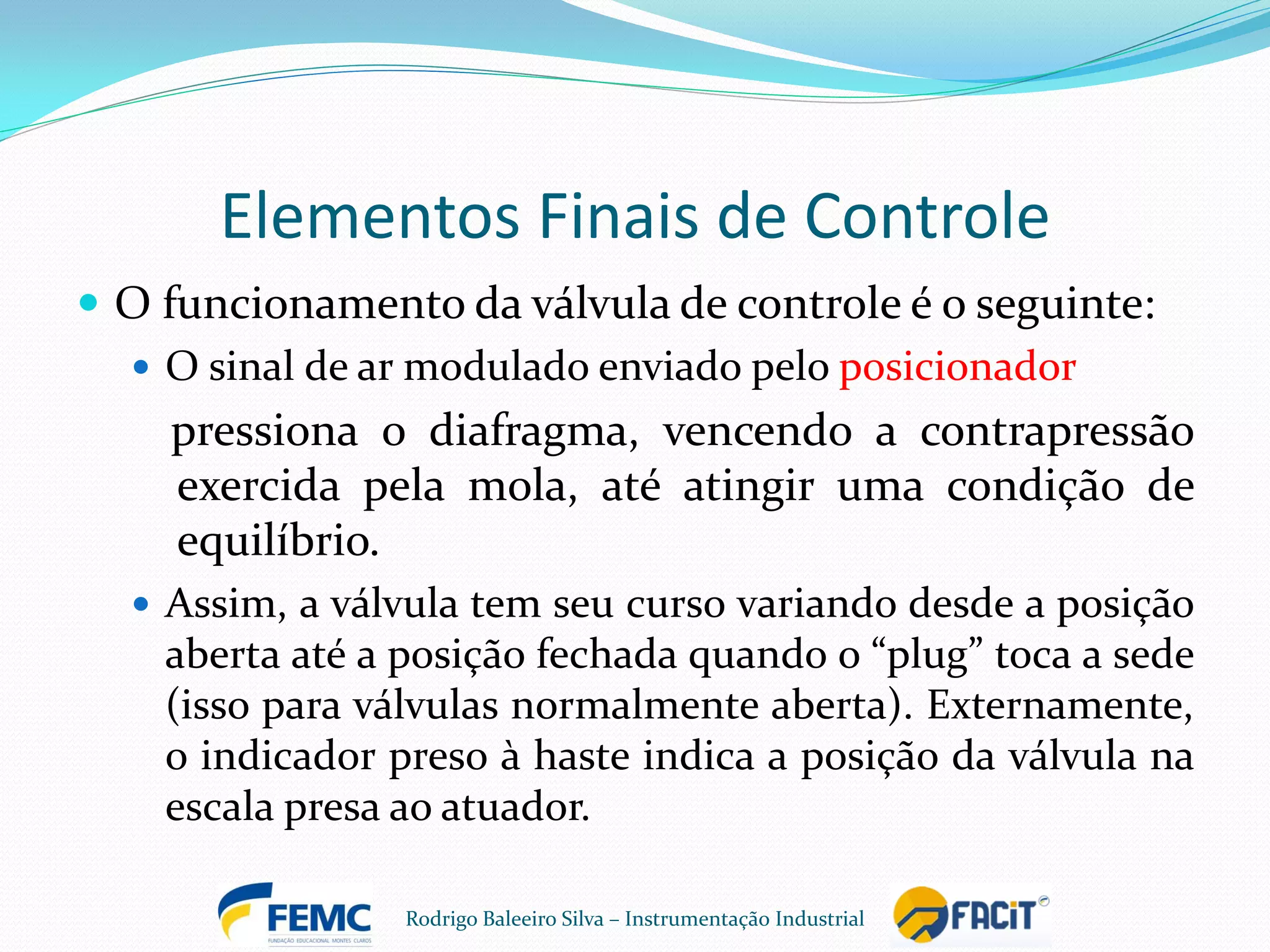

Teste de curso completo é obrigatório antes de colocar em serviço. Aplique 4mA, 12mA e 20mA e meça o curso real. Anote os pontos mortos. Se a válvula não abre dos 4mA aos 5mA, você tem um problema de offset ou de calibração do transdutor I/P. Se o curso máximo não atinge 100%, verifique a pressão de ar disponível e a força do mola de retorno. Em uma ocasião recente, descobri que uma válvula nova tinha curso limitado a 78% porque o fabricante havia instalado o atuador com a mola errada para aquela faixa de pressão. Troquei a mola e o curso voltou a 100%. Sem esse teste, ninguém perceberia e a malha ficaria subperformando silenciosamente.

Sintonia com o elemento final incluido

O erro mais comum é sintonizar o controlador sem considerar a dinâmica do elemento final. A válvula adiciona um atraso e um ganho que variam com a posição. Se você identificar a malha apenas com o processo e deixar a válvula de fora do modelo, o controlador vai reagir de forma agressiva demais quando a válvula começar a saturar perto dos limites de curso. Recomendo fazer um teste de degrau real. Peça ao operador para mudar o setpoint em 10% e registre a resposta da variável controlada. A partir do gráfico, extraia o tempo morto, a constante de tempo e o ganho estimado. Use esses números para a sintonia. Métodos como Ziegler-Nichols ou identificação por mínima variância funcionam, mas só se os dados vierem do sistema real, não do modelo de catalogo. Um insight contraintuitivo: em muitas malhas de fluxo, um controlador PI com integral forte funciona melhor que um PID completo. A derivativa raramente ajuda porque o ruído de medição de vazamento (ultrassônico, magnético, diferencial de pressão) é alto. Derivar ruído gera ação de controle espúria que bate na válvula e causa desgaste. Se você precisa de derivatives, filtre o sinal primeiro com um filtro de ordem adequada, não aplique derivativo puro.

Problemas comuns e soluções práticas

Histerese é o problema número um. Válvulas mecânicas têm folga. Atuadores pneumáticos têm atrito no fole e nos selos. A solução passa por manutenção preventiva, lubrificação nos pontos certos, e sempre, sempre, usar um posicionador com feedback de curso. Positionadores modernos com algoritmo de digesting de fricção podem compensar boa parte da histerese, mas não mágica. Se o atuador está desgastado, nenhuma configuração resolve. Cavitação em líquidos. Quando a pressão dentro da válvula cai abaixo da pressão de vapor do líquido, formam-se bolhas que colapsam nas regiões de pressão mais alta. O colapso erode o metal. O sintoma é ruído de pedra passant, vibração e perda de capacidade ao longo do tempo. A prevenção é usar estágio de redução de pressão em série, selecionar materiais resistentes a erosão como stellite, ou aumentar a pressão de retenção a jusante quando possível. Singulação em gases. Semelhante à cavitação, mas ocorre quando o gás atinge velocidade sônica no ponto de estrangulamento. A característica de fluxo deixa de depender de diferença de pressão e passa a depender apenas da pressão absoluta a montante. A malha perde ganho de forma brusca. Solução: válvula com múltiplos estágios ou controle de razão entre pressão e abertura.

Problema que encontrei recentemente: uma malha de pH em estação de tratamento de efluente apresentava oscilações de 0,3 unidades a cada 45 segundos. A válvula de dosagem de NaOH estava abrindo e fechando rapidamente, mas a variável não acompanhava. Descobri que o tempo de residência no tanque de mistura era de 12 minutos, enquanto o período de oscilação era de 45 segundos. O elemento final estava reagindo a ruído de medição, não a erro real. A solução foi aumentar o tempo de filtro no transmissor de pH para 30 segundos e rebaixar o ganho proporcional em 60%. A oscilação parou. O erro residual aumentou ligeiramente, mas a estabilidade voltou.

Manutenção e vida útil

Elementos finais de controle não são instalar e esquecer. Válvulas de controle em serviços severos precisam de inspeção a cada 6 a 18 meses, dependendo do fluido. Líquidos com sólidos em suspensão aceleram o desgaste dos assentos. Fluidos corrosivos degradam o trim. Temperaturas cíclicas geram fadiga nos materiais. Crie um histórico de manutenção por equipamento. Anote abertura média operacional, número de ciclos, tempo entre falhas, substituições de trim. Com esses dados você prevê quando trocar antes que a válvula comece a causar problemas na malha. Uma válvula que opera consistentemente acima de 90% de abertura ou abaixo de 10% é candidato a troca ou redimensionamento. Operação em extremos de curso é sinônimo de perda de capacidade de controle e desgaste acelerado. Estoque de peças de reposição deve incluir anéis de vedação, gaxetas, atuadores de reposição e, se possível, um valve completo para troca rápida. Em uma planta que operationa 24/7, duas horas de válvula fora significa perda de produção que custa mais que o valor do spares. O custo de um spares é fração do custo de downtime.

Alternativas quando o elemento final tradicional não serve

Em alguns casos, válvulas não são a resposta. Controladores de bombas com variadores de frequência eliminam a necessidade de válvula de controle em linhas de bombeamento. O ganho é mais linear, não há queda de pressão permanente, e o consumo energético é menor porque a bomba regula a pressão diretamente. A desvantagem é custo inicial maior e complexidade eletrônica. Em controle de temperatura, resistências com PWM puro podem substituir válvulas de vapor em algumas aplicações. A resposta é mais rápida e não há problema de condensado ou travamento mecânico. O trade-off é que a potência é discreta, não contínua, o que limita a resolução em cargas pequenas. Atuadores elétricos diretos estão ganhando espaço em aplicações onde ar comprimido não está disponível ou onde o controle de posição preciso é crítico. Eles não dependem de compressoras, non há vazamento de ar, e o posicionamento é aberto em malha ou com feedback. O ponto fraco é força limitada e sensibilidade a sobrecargas mecânicas.

Não existe solução universal. O elemento final de controle certo depende do fluido, da faixa de operação, dos requisitos de segurança, do orçamento de manutenção e da criticidade da malha. Definir isso desde o início, antes de escrever especificações de compra, evita retrabalho e insatisfação crônica com a performance do laço.
