Vou escrever sobre algo que vejo todo santo dia no campo: disjuntores, relés de proteção e a sequência correta de manobras em uma usina geradora de energia elétrica. Não vou dar voltas. A maioria dos engenheiros que formam hoje sabe a teoria, mas quando o alarme toca às três da manhã, a falta de experiência prática aparece na velocidade com que alguém fecha um seccionador sob carga ou deixa um relé de diferença operar em falso disparo. O primeiro erro comum é tratar o diagrama unifilar como se ele fosse atualizado. Eu já vi equipe de manutenção basear uma manobra em um diagrama que tinha dois anos, porque a última modificação — uma religadora nova no barramento auxiliar — nunca foi anotada. A gente resolve isso com um checklist pré-operacional de cinco minutos. Antes de qualquer manobra, conferimos o diagrama vigente contra o estado real dos equipamentos. Se houver divergência, paramos. Não tem atalho.

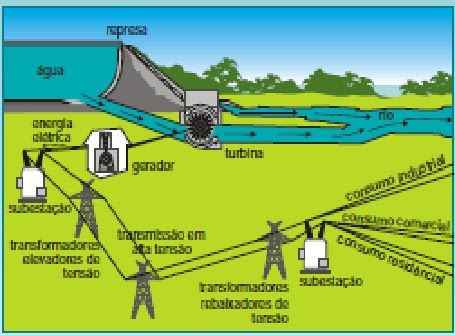

Sequência de manobra segura em uma usina geradora de energia elétrica

Aqui vai o passo a passo que eu sigo na prática, sem romance: Primeiro, você verifica se a geração está estável. Tensão no barramento dentro da faixa nominal, frequência entre 59,8 e 60,2 Hz, potência ativa e reativa dentro dos limites do gerador. Se a unidade estiver em partida ou desligamento, ignora a parte de manobra de envio até o processo terminar. Segundo, checa o disjuntor de ligação ao barramento. Ele deve estar aberto antes de qualquer manobra nos seccionadores de entrada e saída. Fecha-se primeiro o seccionador do lado da linha, depois o seccionador do lado do barramento. Nunca o contrário. Isso evita arco elétrico no momento do fechamento. O disjuntor só é fechado por último, quando ambos os seccionadores já estão fechados.

Terceiro, para o desligamento, a sequência é inversa. Abre o disjuntor primeiro. Depois, abre o seccionador do lado do barramento, em seguida o do lado da linha. A ordem importa porque o seccionador não foi projetado para interromper corrente de carga. Se você inverter, pode gerar um arco sustentado que danifica os contatos e coloca risco para quem opera. Quarto, após qualquer manobra, você registra no livro de operações. Horário, nome do operador, nome do supervisor, equipamento manobrado, condição anterior e condição final. Sem registro, na próxima vez que alguém precisar agir em emergência, vai depender da memória alheia. E memória falha. Um exemplo prático: recentemente estava numa termelétrica a gás onde o relé diferencial 87T começou a disparar intermitentemente. O relatório dizia "falso disparo". Passei uma tarde com megômetro, análise de transformadores de corrente e teste de malhas. O problema era um terra intermitente no cabo de comando do seccionador do barramento auxiliar, que criava uma corrente de fuga acoplada indutivamente ao secundário de um TC. O relé não estava defeituoso. A instalação é que tinha um detalhe construtivo ruim, com o cabeamento de comando passando paralelamente ao circuito secundário do TC por mais de dois metros sem blindagem. A solução foi realocar o cabo e adicionar uma malha de aterramento local no compartimento do seccionador. Depois disso, zero disparos indevidos por oito meses.

O que os livros não contam sobre relés de proteção

Tem duas coisas que eu vejo todo mundo errar. A primeira é a configuração de tempo de atraso (time delay) dos relés de sobrecarga. Colocar 0,5 segundo de atraso em todos os relés parece seguro no papel, mas na prática isso impede a seletividade real. O ideal é fazer um estudo de coordenação com curvas IEC 60255-151, definindo tempos de 0,2 a 0,4 segundos para o disjuntor de barra e 0,5 a 0,8 segundos para os disjuntores de alimentação. A diferença de 0,3 segundos entre eles garante que o relé mais próximo da falha atue primeiro. A segunda é subestimar a influência daterra de potência nos relés de terra 59N e 67N. Usina com neutro aterrado por resistência tem comportamento totalmente diferente de usina com neutro isolado. Eu já vi engenheiro aplicar o mesmo ajuste de 67N em dois sistemas diferentes, achando que a funcionalidade do relé era a mesma. Não é. Em sistema aterrado por resistência, a corrente de defeeito é baixa e controlada, então o relé deve ser sensível a menos de 5 amperes e com atraso de 1 segundo. Em sistema com neutro isolado, a corrente de defeeito é capcitiva e muito menor, exigindo relés de terra mais sensíveis, na casa dos 0,5 a 2 amperes, e com método de detecção por componente sequencial zero ou por variação de frequência de ressonância. Outro ponto que merece atenção é o teste de funcionamento dos relés. Muita gente confia no teste de injeção de corrente apenas. Isso é incompleto. O correto é fazer também o teste de seqüência de eventos, registrando o tempo exato de disparo de cada relé e a ação dos disjuntores. Esse registro permite montar um cronograma de coordenação real e confrontá-lo com o projetado. Na maioria das vezes, a diferença entre o teórico e o prático fica entre 50 e 150 milissegundos, e isso pode ser a diferença entre isolar apenas a falha ou derrubar toda a usina.

Se você está começando agora, comece entendendo a cadeia de decisões, não apenas o modelo do equipamento. Um disjuntor SF6 é confiável quando mantido corretamente, mas se o sistema de proteção não coordenar com o relé de sobretensão transient 59, ele continua sendo um disjuntor caro esperando falhar no pior momento. A proteção é um sistema, não um conjunto de relés isolados. Trate ela assim e evitaria dias inteiros de trabalho extra.
