Equação Do Fabricante De Lentes

O que acontece quando você precisa calcular o comprimento focal de uma lente

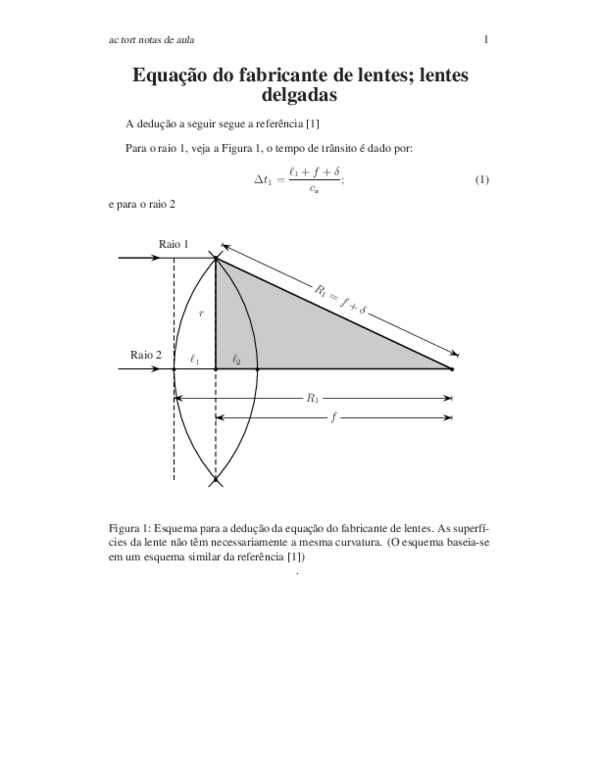

Você pega o esmerilhador, coloca a lente no suporte e tenta calcular o raio de curvatura necessário para atingir um foco específico. A gente costuma começar pela equação do fabricante de lentes, que é aquela expressão que relaciona o índice de refração do material com os raios das duas superfícies esféricas da lente. O problema é que a fórmula padrão assume que a lente é fina e que os raios são medidos em relação ao centro de curvatura de cada face, mas na prática você lida com lentes mais espessas, materiais que variam de lote pra lote, e às vezes um erro de medição de 0,5mm num raio já muda tudo. A forma mais comum que a gente vê nos livros é essa aqui: 1/f = (n - 1) * [1/R1 - 1/R2 + (n - 1)*d/(n*R1*R2)], onde f é o comprimento focal, n é o índice de refração do material, R1 e R2 são os raios das duas superfícies e d é a espessura central da lente. Se a lente for fininha, o termo com d some e a gente fica só com 1/f = (n - 1)*(1/R1 - 1/R2). Parece simples, mas tem pegadinha que muita gente não leva a sério na hora de montar um sistema óptico real. O sinal dos raios também é ponto de travessão. Todo mundo acha que positivo significa convexo e negativo côncavo, mas isso depende da convenção que você escolheu. Eu uso a convenção onde o raio é positivo se o centro de curvatura estiver do lado oposto ao da luz incidente. Se você inverte isso sem avisar, o resultado sai com sinal trocado e o sistema não foca onde deveria. Anotar a convenção no caderno ou no arquivo de cálculo é trabalho chato, mas evita dor de cabeça depois.

O índice de refração também varia com o comprimento de onda. Se você está trabalhando com luz visível e usa um valor tabulado para o sodiu (D-line), mas o sistema vai operar com luz infravermelha ou ultravioleta, o foco vai mudar. Um vidroBK7 tem n=1,517 na linha D e n=1,523 no azul, então a diferença no comprimento focal pode ser da ordem de 2 a 3 por cento. Para lentes simples isso nem sempre é crítico, mas em sistemas acromáticos ou quando você precisa de alta precisão, tem que levar em conta. Eu já tive um caso em que a lente saiu com aberração esférica muito maior que o esperado porque eu considerei a lente como fina quando na verdade a espessura central era de 4mm e o diâmetro era só 25mm. O termo que inclui d na equação do fabricante de lentes vira relevante nessas condições. A correção foi refazer o cálculo incluindo a espessura e ajustar o polimento da segunda superfície para compensar. O tempo que eu gastei refazendo o desenho foi cerca de três horas, mas evitando isso na primeira rodada economizava umas seis horas de retrabalho. Outro detalhe prático: a equação assume superfícies esféricas. Se você está usando asfera ou um perfil personalizado, não dá pra aplicar a fórmula diretamente. Aí entra o cálculo numérico ou software de traçado de raios. Eu já vi gente tentar encaixar uma lente asférica na equação do fabricante de lentes e ficar sem entender por que o foco teórico não batia com a medição real. Nesse caso o mais indicado é usar um programa como Zemax, Code V ou até ferramentas open source como Optyx.

Se o material da lente não for homogêneo, como no caso de vidros funcionais ou cristais com gradiente de índice, a equação padrão também não se aplica. Aí você precisa resolver a equação de transporte de luz considerando a variação de n dentro do material. Isso é outro nível de complexidade e costuma aparecer em lentes GRIN, que são usadas em fibra óptica e certos tipos de endoscópios. A precisão dos instrumentos de medição dos raios também limita o quanto você pode confiar no cálculo teórico. Um autofocômetro bom lê raios com precisão de 0,1mm, mas em lentes com raio acima de 100mm a incerteza relativa cai para algo em torno de 0,1 por cento, o que ainda pode significar uma diferença de 1mm no foco. Se você precisa de controle melhor, aí a solução é calibrar o sistema todo com uma fonte conhecida e ajustar os parâmetros empiricamente. Existe também o caso de lentes imersas em meios diferentes do ar. Se a lente estiver dentro de água ou óleo, o índice relativo muda e o comprimento focal calculado com a fórmula padrão sai errado. A correção é usar n_rel = n_lente/n_meio na equação. Já fiz uma montagem onde a lente ficava dentro de um tanque de imersão e o foco ficou deslocado porque eu não atualizei o índice do meio. O ajuste foi trocar n por 1,517/1,333 e o sistema voltou a funcionar como esperado.

Se você estiver fazendo um projeto rápido e não quiser se preocupar com todos esses detalhes, a versão simplificada da equação do fabricante de lentes para lentes finas no ar já resolve a maior parte dos casos. Só não esqueça de verificar se as suposições por trás dela fazem sentido para a sua aplicação antes de confiar cegamente no resultado.
