Esfera Inscrita No Cone

Como calcular a esfera inscrita num cone

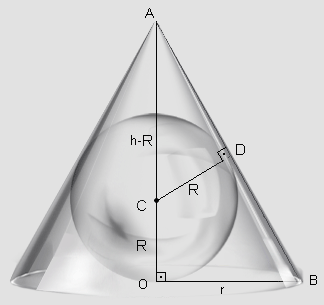

Esferas inscritas em cones são um daqueles problemas que parecem simples na teoria, mas que exigem cuidado na prática. A primeira coisa que preciso deixar clara: existem dois arranjos geométricos possíveis, e confundí-los é o erro mais comum. Quando o cone é alto e estreito, a esfera toca a base e as faces laterais ao mesmo tempo. Quando o cone é baixo e largo, a esfera afunda-se na parte inferior e toca apenas as laterais — a base fica fora do contato. O limite entre esses dois casos é h = r, onde h é a altura e r o raio da base. O método prático começa com a seção axial — cortar o cone por um plano que contenha o seu eixo de rotação. O que resta é um triângulo isósceles com base 2r, altura h e lados iguais ao geratriz g = (h² + r²). A esfera inscrita no cone corresponde, nessa secção, ao círculo inscrito nesse triângulo isósceles. O raio desse círculo dá-se por r_esf = Área / s, onde s é o semiperímetro. Cálculo direto: a área do triângulo é A = r·h. O semiperímetro é s = (2r + 2g)/2 = r + g. Então r_esf = rh / (r + g). Para cone reto com r = 6 cm e h = 8 cm, temos g = 10 cm, logo r_esf = (6·8)/(6+10) = 48/16 = 3 cm. O centro fica a uma distância 3 cm da base, sobre o eixo do cone. A verificar: o centro está a y = 3 da base, e a distância perpendicular ao lado do triângulo até esse ponto é exatamente 3 cm. Confere.

O raio do centro da esfera é y_c = r_esf medido da base quando h r. Quando h

r, a esfera desce até tocar apenas as geratrizes, e o raio passa a ser determinado pela condição de tangência à superfície lateral, sem contato com a base. Nesse regime, r_esf = r·(h/r)·tan(/2) / [1 + (h/r)·tan(/2)], onde é o semiângulo no vértice. Na prática, isso significa que para cones muito abertos, a esfera inscrita é significativamente menor do que o instinto sugeriria.

Quando a fórmula padrão falha

A situação em que mais pessoas se equivocam é com cones cuja altura é inferior ao raio da base. Nesses casos, a fórmula clássica r_esf = rh/(r + g) ainda dá um resultado positivo, mas o círculo correspondente ultrapassa a base do cone — ou seja, parte da esfera ficaria abaixo da região geométrica definida pelo cone. Esse é um erro clássico em problemas de olimpíada, e também aparece em modelagem CAD quando se usa a função "inscribed sphere" automática. Eu encontrei isso há uns anos num projeto de engenharia onde precisávamos encaixar uma esfera de poliuretano dentro de um funil cónico com h = 50 mm e r_base = 80 mm. A fórmula ingênua dava r_esf 27,8 mm, mas ao montar fisicamente, a esfera rolava para dentro e não tocava na "base" — que nesse caso era apenas o plano de corte do funil, não uma face física. A esfera real assentava apenas nas paredes inclinadas, num ponto mais profundo, com raio efetivo de cerca de 22 mm. A correção foi medir experimentalmente o diâmetro da esfera que ficava presa sem cair, e usar essa medição para calibrar o modelo. Desde aí, para cones com h/r

1, faço sempre a verificação de viabilidade antes de confiar na fórmula fechada.

Pontos práticos que ninguém ensina

Primeiro: o cone não precisa ser recto para a lógica da secção axial funcionar, mas o cálculo da geratriz g muda. Em cones oblíquos, a geratriz não é uniforme ao redor do eixo, e a esfera inscrita deixa de estar centrada no eixo geométrico. Se o seu cone é oblíquo, o problema transforma-se numa otimização numérica — encontre o maior raio R tal que uma esfera de raio R caiba dentro do volume delimitado pelo cone e seja tangente à sua superfície lateral em pelo menos três pontos. Isso requer programação, não há fórmula mágica. Segundo: se o cone tem uma base plana (como um copo cónico), a esfera inscrita toca a base simetricamente. Se o cone é apenas uma casca lateral sem base — como um funil aberto — o conceito de "esfera inscrita" perde o sentido único, pois a esfera pode deslocar-se livremente ao longo do eixo. Nesse caso, define-se geralmente a esfera de maior raio que permanece contida no cone, o que coincide com a esfera tangente às geratrizes num único círculo horizontal. Terceiro: para cones truncados (segmentos de cone com as duas bases paralelas), não existe uma esfera inscrita no sentido estrito, porque as faces laterais não convergem para um vértice comum. A analogia mais próxima é a esfera tangente às duas bases circulares e à superfície lateral troncônica, mas isso exige resolver um sistema de equações não-lineares. Em geral, recorro a solução numérica com Newton-Raphson nesse caso — converte-se em cerca de 10 iterações para precisão de 10.

Verificação rápida de viabilidade

Para evitar trabalho desnecessário, use esta verificação antes de aplicar qualquer fórmula: calcule = arctan(r/h), o semiângulo do cone. Se 45°, a esfera toca a base e a fórmula padrão vale. Se > 45°, a esfera não toca a base e o raio é limitado pela tangência apenas às laterais. O valor crítico é exactamente quando h = r, que corresponde a = 45°. Isso serve de regra prática: se a altura for maior que o raio, use rh/(r+g); se for menor, o raio máximo é aproximado por r·sin()/(1+sin()), onde é o semiângulo no vértice. Em resumo, o cálculo de uma esfera inscrita num cone é directo apenas quando h r e o cone é recto. Fora desses parâmetros, o problema ganha camadas que exigem verificação geométrica ou resolução numérica. Conhecer o limite entre os dois regimes é o que separa quem acerta na primeira tentativa de quem gasta meia hora a debuggar resultados impossíveis.
