Estática Do Ponto Material

O que você precisa fazer antes de abrir o livro

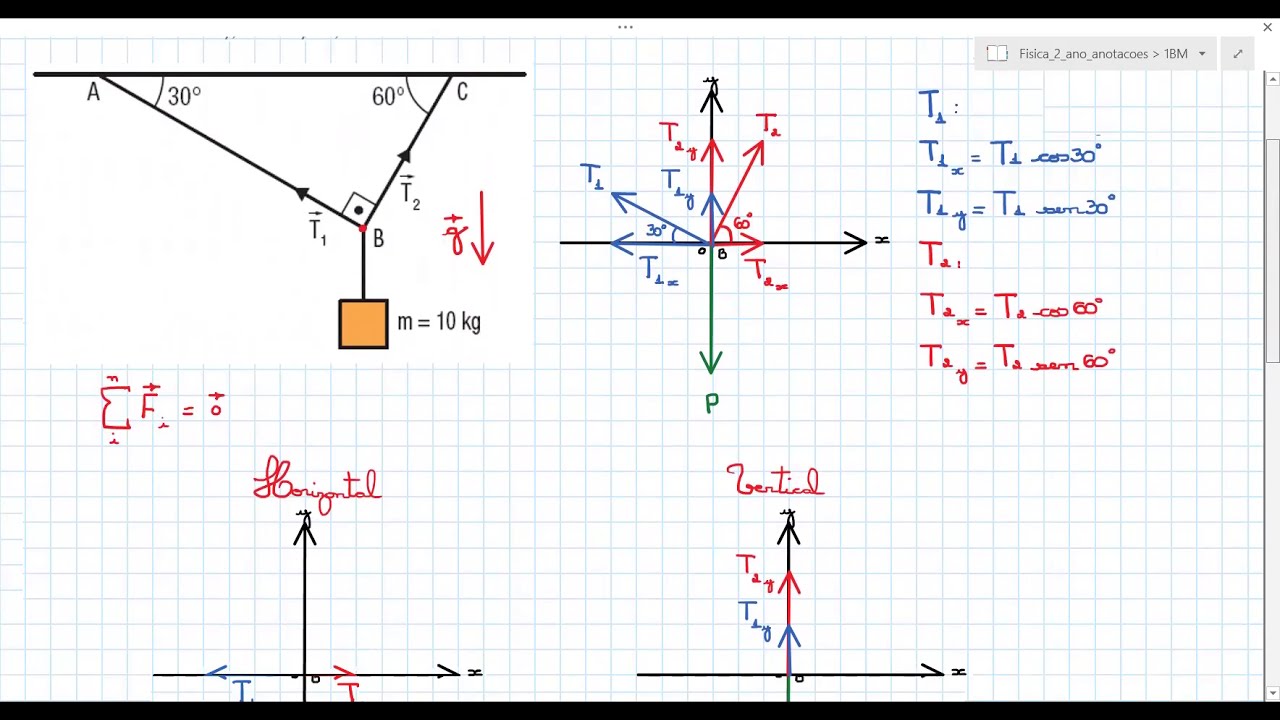

Na primeira vez que eu fiz o equilíbrio de um corpo suspenso por dois cabos com ângulos diferentes, esqueci de desconsiderar a rigidez da corda. O resultado foi um cálculo totalmente errado porque a força de tração não agia exatamente na direção geométrica que eu tinha medido. A correção foi simples: medir a inclinação real da corda sob tensão, não a posição inicial dos pontos de fixação. Isso economiza horas de retrabalho em problemas reais. O processo prático começa pelo diagrama de corpo livre. Você não desenha as forças; você isola o ponto material e representa cada interação que nele age. Setas partem do ponto, indicam direção e sentido, e recebem nomes claros como T1, T2, R_x. Se o sistema tiver mais de duas forças, resolve-se diretamente pelas componentes. Quando são apenas duas, a lei dos senos no triângulo de forças costuma ser mais rápida que projetar em eixos cartesianos, mas isso depende do ângulo conhecido.

estática do ponto material

O conceito central é a condição de equilíbrio translacional: a soma vetorial de todas as forças aplicadas a um corpo pontual deve ser nula. Matematicamente, F = 0. Em duas dimensões, isso se decompõe em duas equações escalares, F_x = 0 e F_y = 0. O ponto material é uma idealização útil quando as dimensões do corpo são desprezíveis comparadas às distâncias envolvidas nas ações das forças, ou quando o corpo não gira. A principal armadilha é confundir equilíbrio estático com repouso absoluto. Um ponto material pode estar em equilíbrio dinâmico, movendo-se com velocidade constante em referenciais inerciais. A condição de soma das forças ser zero vale para ambos os casos. Outro erro comum é aplicar a condição de equilíbrio a sistemas com corpos rígidos extensos sem verificar a condição de equilíbrio rotacional. Para um corpo rígido, M = 0 também é necessário. No meu trabalho com dimensionamento de cabos de sustentação, encontrei um caso em que a carga era excêntrica em relação ao ponto de aplicação. A solução padrão de ponto material falhava porque gerava momentos internos não considerados. A correção foi modelar a conexão como uma junta rígida e tratar o problema como de estática do corpo rígido, usando F = 0 e M = 0 simultaneamente.

Como resolver na prática

Passo 1: Identifique todas as forças atuantes no ponto. Inclua peso, tensão, reação normal, atrito, empuxo, e forças externas conhecidas. Não esqueça de forças de ligação, como as de cabos inextensíveis, que só podem puxar, nunca empurrar. Passo 2: Escolha um sistema de coordenadas que simplifique o problema. Se uma força é vertical, alinhe um eixo com ela. Se há várias forças com direções conhecidas, alinhe os eixos com essas direções para zerar componentes desnecessárias. Passo 3: Escreva as equações de equilíbrio. Em 2D, duas equações. Em 3D, três equações. O número de incógnitas deve ser igual ao número de equações independentes para que o sistema seja determinístico.

Passo 4: Resolva o sistema algébrico. Para ângulos, use relações trigonométricas básicas. Para sistemas lineares, eliminação gaussiana ou substituição direta funcionam. Evite redondar valores intermediários; use precisão dupla até o resultado final. Passo 5: Verifique a solução substituindo as forças encontradas de volta nas equações originais. A soma deve ser numericamente próxima de zero dentro da tolerância esperada. Se houver divergência significativa, reveja o diagrama de corpo livre.

Quando o modelo falha

O modelo de estática do ponto material não considera momentos de força. Para corpos com extensão significativa, como vigas ou braços mecânicos, o equilíbrio translacional é necessário mas não suficiente. Nesses casos, deve-se usar a estática do corpo rígido, que adiciona a condição de equilíbrio rotacional. Outro limite é a presença de forças distribuídas. Se uma força atua sobre uma área extensa, como pressão hidrostática em uma placa, a idealização pontual perde validade. Nesse cenário, converte-se a distribuição em uma força resultante equivalente aplicada em um ponto específico, que geralmente é o centro de pressão. Em problemas com múltiplas conexões e barras, a estática do ponto material pode levar a sistemas estaticamente indeterminados, onde o número de incógnitas excede o número de equações de equilíbrio. Nesses casos, é necessário incorporar relações constitutivas dos materiais, como a lei de Hooke, ou usar métodos como a análise por elementos finitos.

Recursos para aprofundar

Para exercícios práticos, livros como Física para Ciências e Engenharias de Sears e Zemansky oferecem uma progressão clara desde o básico até problemas com atrito e planos inclinados. A série de videoaulas do Prof. Maurya, disponível gratuitamente em plataformas educacionais, foca especificamente na resolução passo a passo de problemas de estática com múltiplas forças. Uma planilha de cálculo automatizado pode ser construída em planilhas eletrônicas comuns, implementando as equações de equilíbrio para sistemas de duas forças e ângulos conhecidos. A validação dos resultados é imediata e útil para verificação rápida de problemas típicos de engenharia. O domínio da estática do ponto material é fundamental para áreas como engenharia civil, mecânica e aeroespacial. A precisão nos cálculos de forças em estruturas leves, como treliças e cabos, depende diretamente da correta aplicação dos princípios de equilíbrio. Erros nessa fase inicial tendem a se propagar e amplificar em etapas posteriores do projeto.
