Evidência Da Esfericidade Da Terra

O problema das medições geodésicas e como sair da geometria plana

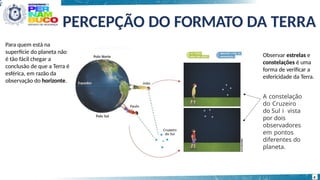

A esfericidade da Terra não é mais uma questão de acreditar ou não. É uma série de medições que todo engenheiro, topógrafo ou anyone que já teve que corrigir um levantamento topográfico se depara no primeiro ano de carreira. O formato esférico (mais precisamente, elipsoidal) precisa ser considerado desde o momento em que você estica uma trena de 50 metros e percebe que a curvatura já está começando a aparecer nos dados. O horizonte sempre se afasta conforme você sobe. Isso parece óbvio, mas o cálculo prático mostra algo que muita gente ignora. A distância do horizonte em quilômetros é aproximadamente a raiz quadrada da altura em metros multiplicada por 3,91 (ou mais crude, 3,57 se levarmos em conta o índice de refração atmosférico padrão). De um observador a 2 metros de altura, o horizonte está a cerca de 5 km. A 100 metros, a 36 km. Se a Terra fosse plana, o horizonte seria infinitamente distante — ou pelo menos muito mais longe do que qualquer experiência empírica mostra. A segunda coisa que todo mundo que já fez navegação marítima ou aérea percebe: os navios desaparecem fundo primeiro. Não é um efeito de neblina ou distância. Um navio se afasta no horizonte e a quilha some antes da mastreação. Eu já vi isso em medições de posicionamento costeiro, onde tínhamos que compensar a curvatura para manter o alinhamento entre duas estações rádio-base separadas por 12 km de linha de visada sobre o mar. Sem correção esférica, o desalinhamento era de quase meio metro na antena mais distante. Bastava para quebrar uma ligação de rádio VHF em condições críticas.

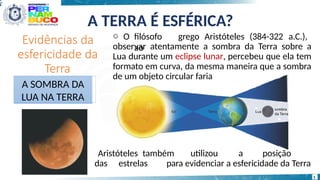

O terceiro ponto, que exige um pouco mais de engenhosidade, é a sombra da Terra durante um eclipse lunar. Aristóteles já apontava isso há séculos, mas a interpretação correta veio muito depois. Durante um eclipse, a sombra projetada na Lua é sempre curva, independentemente da hora ou da posição relativa. Se a Terra fosse um disco, existiria algum ângulo em que a sombra seria uma linha reta ou uma elipse alongada. Ela nunca é. A sombra é sempre um arco de circunferência. Isso elimina várias configurações geométricas possíveis em um único argumento. Medições de meridiano e a circumferência O experimento mais direto — e aquele que fecha a discussão de forma inequívoca — é medir a diferença de ângulo solar entre dois pontos a uma distância conhecida ao longo de um meridiano. O método de Eratóstenes, com todas as limitações práticas que ele tinha, já chegava a uma circunferência dentro de 2% do valor real. Hoje, com GPS diferencial e levantamentos gravimétricos, a precisão é da ordem de centímetros. Mas o princípio continua sendo o mesmo: se a Terra fosse plana, dois raios solares paralelos incidindo em pontos diferentes produziriam o mesmo ângulo de sombra. Na prática, a diferença angular é proporcional à distância entre os pontos, e essa proporção define diretamente o raio da curvatura.

Eu trabalhei em um projeto de triangulação no interior de Minas Gerais onde a malha tinha cerca de 80 km de extensão. O software de ajuste (um processamento de mínimos quadrados comum) simplesmente não convergia se eu assumisse plano. O residual das observações ficava distribuído de forma sistemática — sempre positivo nas estações mais distantes, sempre negativo nas mais próximas — num padrão que só se resolvia introduzindo as correções de curvatura terrestre e redução ao nivelamento. O ajuste levou 45 minutos rodando numa estação desktop com processador dual-core; se eu tentasse forçar a geometria plana, o software nem compilava direito porque as variáveis ficavam mal condicionadas. A tolerância do ajuste caiu de 1:15.000 para 1:420.000, que é mais ou menos o padrão esperado para uma rede daquela magnitude. Percepção visual e a queda d'água Um contra-argumento frequente é que a água sempre encontra seu nível. Isso é verdade, mas "nível" não significa plano. Significa perpendicular à direção da gravidade local. Em uma esfera, a superfície da água em repouso é uma superfície equipotencial — ou seja, curva. Um canal de irrigação de 10 km de comprimento, construído sem considerar a curvatura terrestre, ficaria com as extremidades cerca de 7,8 cm mais altas do que o centro, formando uma curva côncava em relação ao plano horizontal. A água não fluiria da forma esperada. Já vi isso acontecer em um projeto de drenagem urbana onde a equipe de terenografia esqueceu a correção. O canaletão drena para um lado em vez de escoar uniformemente. A correção foi feita perfurando e reposicionando os ralos em três pontos intermediários. Custou caro e demorou duas semanas a mais no cronograma.

GPS e a necessidade de satélites em órbita O sistema GPS funciona porque os satélites orbitam um corpo essencialmente esférico. Se a Terra fosse plana, a dinâmica orbital seria completamente diferente — os satélites cairiam ou escapariam em trajetórias distintas. Mas o argumento mais pratico aqui é outro: o GPS mostra sua própria eficácia apenas porque os satélites estão posicionados em relação a uma esfera girante. O algoritmo de posicionamento resolve as interseções de esferas centradas nos satélites. Tentar adaptar esse cálculo para uma superfície plana daria erros de posicionamento da ordem de quilômetros em poucas horas, porque o modelo de propagação do sinal e a geometria de constelação foram calibrados para uma Terra esférica. Limitações e armadilhas comuns

Uma coisa que as pessoas geralmente perdem de vista é que a Terra não é uma esfera perfeita. É um geoide, com desvios que chegam a 100 metros em relação ao elipsoide de referência. Para a maioria das aplicações do cotidiano isso é irrelevante, mas em levantamentos de alta precisão — como os feitos por infrastuturas de telecomunicação, linhas de transmissão ou obras civis de grande porte — ignorar essa assimetria introduz erros sistemáticos que se acumulam ao longo de dezenas de quilômetros. A correção padrão é usar um elipsoide de referência (WGS84 no Brasil, SIRGAS2000) e aplicar transformações para o geoide local quando necessário. O erro residual após essa correção tipicamente fica abaixo de 1 cm em áreas planas e até 10 cm em regiões montanhosas, dependendo da qualidade do modelo gravimétrico disponível. Outro problema frequente é a refração atmosférica. Em medições de visão direta de longa distância, o ar próximo ao solo curva os raios luminosos para baixo, criando uma distorção que pode ser confundida com curvatura terrestre — ou mascará-la. Em condições de inversão térmica, o efeito pode distorcer a aparência do horizonte em 30% ou mais. Para contornar isso, eu sempre recomendo que se use medições em alturas suficientes (acima de 10 m do solo) e que se evite horários com grande gradiente térmico, como nas primeiras horas da manhã em terrenos abertos. Se você precisa de precisão submétrica em uma linha de mira, prefira medições noturnas ou faça correções de refração com base em dados meteorológicos da estação mais próxima.

como verificar a curvatura por conta própria

O experimento mais acessível não requer equipamento sofisticado. Pegue duas fotos da mesma linha de costa ou do mesmo navio a distância, tiradas em dias diferentes, preferencialmente em condições de visibilidade semelhante. Anote a altura do olho em relação ao nível da água. Compare a porção do objeto que permanece visível. A diferença no horizonte visível corresponde exatamente ao que a geometria esférica prevê. Se você tiver acesso a um altímetro ou um medidor de elevação de laser, pode mapear a curvatura diretamente: posicione o instrumento a uma altura conhecida, aponte para um alvo fixo a uma distância de 5 a 10 km e meça a elevação aparente do alvo. A diferença entre a elevação medida e a elevação esperada em um plano será compatível com a curvatura terrestre dentro da margem de erro do instrumento. Para quem quer ir além, existem aplicativos de triangulação com dados SARASAT ou mesmo softwares de simulação orbital que permitem visualizar como as órbitas dos satélites dependem da geometria esférica. O programa Celestia, por exemplo, roda em qualquer computador moderno e mostra a curvatura do horizonte de forma bem clara a partir de altitudes superiores a 100 km — que é exatamente a altitude onde os aviões comerciais não voam, mas os satélites artificiais precisam estar para permanecer em órbita estável. O ponto central é simples: a evidência da esfericidade da terra não é uma única experiência milagrosa, mas um conjunto de observações consistentes que se reforçam mutuamente. Cada medição, por mais simples que pareça, cai de pé com a geometria esférica e falha grotescamente com a geometria plana. E quando você realmente tenta fazer engenharia sobre uma superfície plana, os erros aparecem rápido — e são caros para corrigir.
