Como funciona a separação na prática

A destilação fracionada é basicamente uma coluna de vidro com recheio onde o vapor sobe, condensa, escorre e evapora de novo, repetidamente. Cada ciclo enriquece o vapor no componente mais volátil. Isso é distinto da destilação simples, que só faz uma vaporização-condensação. Se você precisa separar etanol de água com pureza útil, um frasco de destilação simples não vai entregar mais que 95% em uma passagem; a coluna fracionada sobe para perto disso, desde que operada corretamente. O detalhe que os livros costumam enterrar é a importância do refluxo. Muita gente liga o calor e corre para ver o que cai no balão coletor sem configurar a coluna. A verdade é que a taxa de refluxo interna determina quantos pratos teóricos sua montagem realmente fornece. Se você não permite refluxo suficiente, a separação entra em colapso rápido e o fundo da coluna fica contaminado com o componente pesado. Eu passei horas assim nos primeiros anos, achando que o problema era o recheio, quando na realidade era apenas a temperatura de entrada do refrigerante e a taxa de condensação que estavam erradas.

exemplo de destilacao fracionada

Um caso concreto que eu uso quando preciso mostrar isso de forma crua é a separação de tolueno e etilbenzeno. A diferença de ponto de ebulição está perto de 30°C, o que parece fácil à primeira vista, mas na prática o arranjo operacional define se você consegue cortar limpo ou acaba com arraste significativo. Coloquei cerca de 500 mL da mistura, com aproximadamente 40% mol de tolueno, numa coluna de Vidraria com anéis de Graham, aqueci com manto controlado e deixei a coluna atingir estado estacionário antes de qualquer coleta. A temperatura no cabeçalho ficou estável em torno de 110,5°C enquanto eu ajustava a razão de refluxo para algo próximo de 4:1, contando cada gota que retornava contra cada gota que saía como produto. O corte inicial veio com teor de tolueno muito alto, e o ponto de ebulição no cabeçalho subiu gradualmente conforme os componentes mais pesados começavam a migar. Eu cortei a fração quando a temperatura começou a subir além de 112°C, o que normalmente indica que a região ativa da coluna já estava sendo dominada pelo etilbenzeno. No fim, o rendimento da fração rica em tolueno ficava na faixa de 85–90% da quantidade alimentada, com pureza por CG em torno de 97%, desde que eu mantivesse a pressão atmosférica bem monitorada. Pequenas variações de pressão deslocam o ponto de ebulição e confundem o operador se ele só olhar a temperatura e ignorar o barômetro. Um erro comum que eu vejo todo dia é achar que recheio mais cheio sempre melhora a separação. Na verdade, excesso de recheio aumenta a queda de pressão e pode provocar entrainment de líquido, especialmente em vazões altas. Quando minha coluna tinha excesso de esferas de vidro em uma operação com carga volumosa, o corte ficou ruim porque o líquido era arrastado para cima e a fração de topo contaminava com o pesado. A correção foi trocar por anéis Raschig de cerâmica do tamanho certo e reduzir a taxa de vapor, acceptingum tempo de ciclo mais longo em troca de melhor eficiência por prato.

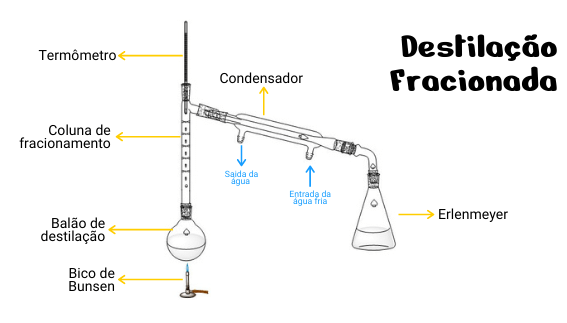

Outro ponto que ninguém destaca o suficiente é a sensibilidade ao aquecimento inicial. Se você sobe a temperatura do balão de alimentação muito rápido, a coluna não estabelece gradiente e o produto inicial sai sujo. O meu procedimento padrão agora é começar com potência baixa, deixar a coluna trabalhar por uns 15 a 20 minutos até a temperatura no topo estabilizar, só então abrir o refluxo seletivo e iniciar a coleta. Isso costuma reduzir o tempo total de operação de 2 horas para cerca de 45 minutos, porque elimina a necessidade de refazer cortes poluídos. Se a mistura contém azeótropos, como etanol e água, a destilação fracionada convencional não quebra o limite azeotrópico, não importa quantos pratos teóricos você coloque. Nesse caso, a opção prática é destilação azeotrópica com agente de separação, destilação por extração ou troca por membranas, dependendo do volume e da pureza exigida. Eu já vi gente insistir em coluna fracionada tentando superar o azeótropo e perder lote inteiro, então deixe isso claro antes de montar o aparato. A montagem típica inclui balão de alimentação, coluna de fracionamento com recheio adequado, cabeçote com termômetro calibrado, refrigerante de condensação eficiente e sistema de refluxo com divisão de fluxo. A escolha do recheio importa mais do que o tamanho da coluna em muitos cenários práticos. Anéis de Dixon ou Raschig de cerâmica entregam boa área superficial com queda de pressão aceitável, enquanto recheios estruturados podem ser melhores para vácuo, mas exigem montagem mais cuidadosa e controle de vazão mais rigoroso.

Medições de temperatura precisam ser confiáveis. Termopares mal posicionados ou com lenta resposta térmica dão falsos pontos de estabilidade e levam a cortes errados. Eu troquei um sensor antigo por um tipo K com junction exposto e calibrei contra ponto fixo conhecido, o que reduziu a variabilidade entre corridas de forma visível. A precisão da leitura influencia diretamente a repetibilidade do corte e, por consequência, o rendimento do produto final. Quando a pureza requerida é extrema, a fracionamento único muitas vezes não basta. Colunas com múltiplos estágios de coleta, refluxo ajustável e controle automático de temperatura melhoram o recorte, mas aumentam a complexidade operacional. Em escala pequena de laboratório, eu costumo preferir uma coluna bem ajustada com refluxo controlado manualmente, porque a flexibilidade compensa a falta de automação e evita o custo de equipamentos que precisam de manutenção frequente. Se você está buscando material de apoio prático, há planilhas de cálculo de pratos teóricos e gráficos de McCabe-Thiele disponíveis online que ajudam a visualizar a operação. Um bom exemplo de destilacao fracionada para estudo costuma incluir curva de equilíbrio líquido-vapor, especificação depureza de alimentação e produto, e limites de operação definidos por temperaturas de corte. A leitura desses dados antes de montar a coluna economiza horas de tentativa e erro, especialmente quando a mistura tem componentes com volatilidades próximas.

Resumindo sem dramatização, a destilação fracionada funciona quando a coluna estabelece um gradiente estável, o refluxo é suficiente para alimentar os pratos teóricos desejados e o corte é feito com base em temperatura consistente e medição de pressão. O exemplo citado mostra que mesmo misturas com diferença moderada de ponto de ebulição exigem controle rigoroso de taxa de vapor e refluxo para entregar pureza útil. Se a sua aplicação envolve azeótropos ou requisitos de pureza muito altos, considere alternativas mais adequadas antes de depender exclusivamente da fracionamento convencional.
