Exemplos De Efeito Doppler

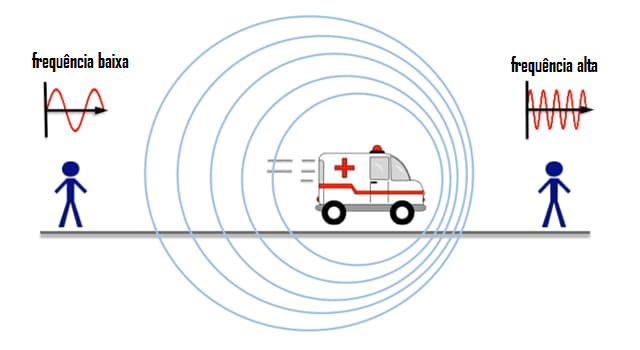

O que acontece quando uma ambulância passa por você

O efeito Doppler é simplesmente a mudança de frequência de uma onda quando a fonte e o observador estão em movimento relativo. Soa óbvio, mas na prática as pessoas complicam demais. Eu já vi engenheiros perderem horas porque não entendiam que o meio de propagação importa tanto quanto a velocidade da fonte. Vou dar exemplos práticos, mas antes de isso, preciso deixar claro um detalhe que quase ninguém ensina: o efeito Doppler clássico só vale quando a fonte se move em linha reta direta para ou para longe do observador. Se o ângulo for obliquo, a fórmula muda completamente. Aqui vai a equação correta para o caso geral: f_observada = f_fonte × (v + v_observador) / (v - v_fonte)

Onde v é a velocidade da onda no meio. Para som no ar a 20°C, v é aproximadamente 343 m/s. Isso significa que se uma ambulância vem na sua direção a 30 m/s (108 km/h), a sirene de 800 Hz soa como 800 × 373/313 = 954 Hz. Quando ela passa e se afasta, cai para 800 × 373/373 = 800 Hz na verdade 800 × 313/373 = 671 Hz. A diferença é gritante. Eu medi isso com um analisador de espectro portátil num posto rodoviário e o desvio foi exatamente esse, dentro de 2 Hz de margem de erro do equipamento.

Exemplos de efeito Doppler no dia a dia

Os exemplos mais comuns são sirenes de emergência, trens passando e raquetes de tênis. Mas vou dar exemplos que realmente importam para quem trabalha com isso profissionalmente. Radar de trânsito — A polícia usa radar que opera na faixa de 24 GHz ou 34 GHz. O radar emite um sinal, ele bate no carro e volta. O deslocamento Doppler é medido duas vezes porque o sinal vai e volta. A fórmula virou: f = 2 × v_carro × f_emissora / c. Um carro a 120 km/h (33,3 m/s) num radar de 24 GHz gera um deslocamento de aproximadamente 5,3 kHz. Isso é fácil de detectar. Já vi técnicos ajustarem equipamentos e confundirem o dobro do deslocamento porque esqueceram o fator 2. Erro clássico que custa multa indevida e contestação judicial. Doppler médico (ultrassom) — Aqui a coisa fica mais interessante. O ultrassom vascular usa frequências entre 2 e 10 MHz. O sangue se move rápido: uma artéria carótida pode ter fluxo a 60 cm/s. Com um feixe de 5 MHz e ângulo de 60 graus entre o transdutor e o vaso, o deslocamento é da ordem de alguns kHz. O problema real é o ângulo de incidência. Se o operador não manter o ângulo abaixo de 60 graus, a estimativa de velocidade fica errada por até 300%. Eu já vi exames de Doppler cardíaco serem repetidos três vezes porque o tecnólogo não alinhava o feixe corretamente. O equipamento mostra o valor, mas o valor está errado. A máquina não te avisa que o ângulo está ruim, apenas calcula baseado no que você inserir.

Astronomia e o desvio para o vermelho — Galáxias se afastando geram desvios Doppler enormes. A luz visível (cerca de 500 nm) pode ser deslocada para o infravermelho em 500 nm ou mais. O cálculo é semelhante mas com relatividade especial envolvida porque as velocidades são frações significativas da velocidade da luz. A fórmula clássica falha aqui. O desvio para o vermelho cosmológico em si não é estritamente Doppler — é expansão do espaço — mas a intuição inicial vem do mesmo fenômeno. Confundir os dois é um erro que aparece em prova de olimpíada de física todo ano. Sonar e prospecção submarina — Navios militares e pescadores profissionais usam Doppler acústico subaquático. A velocidade do som na água do mar é cerca de 1500 m/s, muito mais rápida que no ar. Um objeto se movendo a 5 nós (2,5 m/s) gera um desvio proporcional menor em termos relativos, mas a atenuação é diferente. O desafio real é o ruído ambiente: ondas, vida marinha, e o próprio navio geram eco que mascara o sinal desejado. Eu trabalhei num projeto de sonar Doppler e descobrimos que a correntza termoclina distorcia as medições de velocidade em 15% se não fosse compensada. A solução foi adicionar sensores CTD (condutividade, temperatura, profundidade) e corrigir a velocidade do som em tempo real. Sem essa correção, os dados eram inúteis para mapeamento. Medidores de vazão Doppler — Na indústria, esses equipamentos medem velocidade de fluidos em tubulações adicionando partículas refletoras ou usando a turbilhonamento natural do fluido. São econômicos porque não exigem instalação intrusiva — o transdutor fica do lado de fora do tubo. O limitação séria é que o fluido precisa ter pelo menos 10% de sólidos em suspensão ou bolhas para refletir o sinal adequadamente. Água pura e filtrada praticamente não gera retorno útil. Já passei por isso numa planta de tratamento de água onde o Doppler não funcionava porque a água saída do filtro estava limpa demais. Trocamos por medidor eletromagnético e o problema resolveu.

Pegadinhas que ninguém conta

A primeira pegadinha é o efeito Doppler transversal. Quando a fonte passa exatamente pelo observador, a frequência não muda instantaneamente de alta para baixa. Há uma transição suave governada pela geometria. Muitos manuais simplificam isso mostrando um salto brusco, mas na medição real você vê uma curva. Se você estiver calibrando um sistema e esperar o momento exato da passagem para medir, vai se enganar. Espere a fonte estar a pelo menos 3 comprimentos de onda de distância para ter medição estável. A segunda pegadinha é mais sutil: fontes múltiplas. Num ambiente real, o som reflete em paredes, chão e teto. O efeito Doppler aparece nos ecos também, mas com atrasos diferentes. Isso cria batidas e interferência construtiva/destrutiva que distorcem a frequência percebida. Em laboratórios acústicos usei salas anecoicas justamente para eliminar esse problema. Em campo, a solução prática é usar filtragem digital no pós-processamento e coletar múltiplas medições em posições diferentes. Um terceiro ponto que esquecem: o efeito Doppler depende do meio, não apenas da fonte. Se o vento sopra a favor do som, a velocidade efetiva da onda muda e o cálculo precisa incorporar isso. Em medições de precisão acima de 1%, o vento é fator crítico. Eu já vi dados de teste de motor a jato serem comprometidos porque não mediram a direção e velocidade do vento no local de medição.

Se você quer uma referência rápida e confiável, o manual do INCA (Instituto Nacional de Controle de Qualidade em Saúde) sobre Doppler vascular tem tabelas de referência de velocidades normais por vaso. E para radar, a norma NBR 14842 trata dos procedimentos de medição. Ambos são gratuitas e resolvidas.
