Exemplos De Simetria De Rotação

O que realmente é simetria de rotação

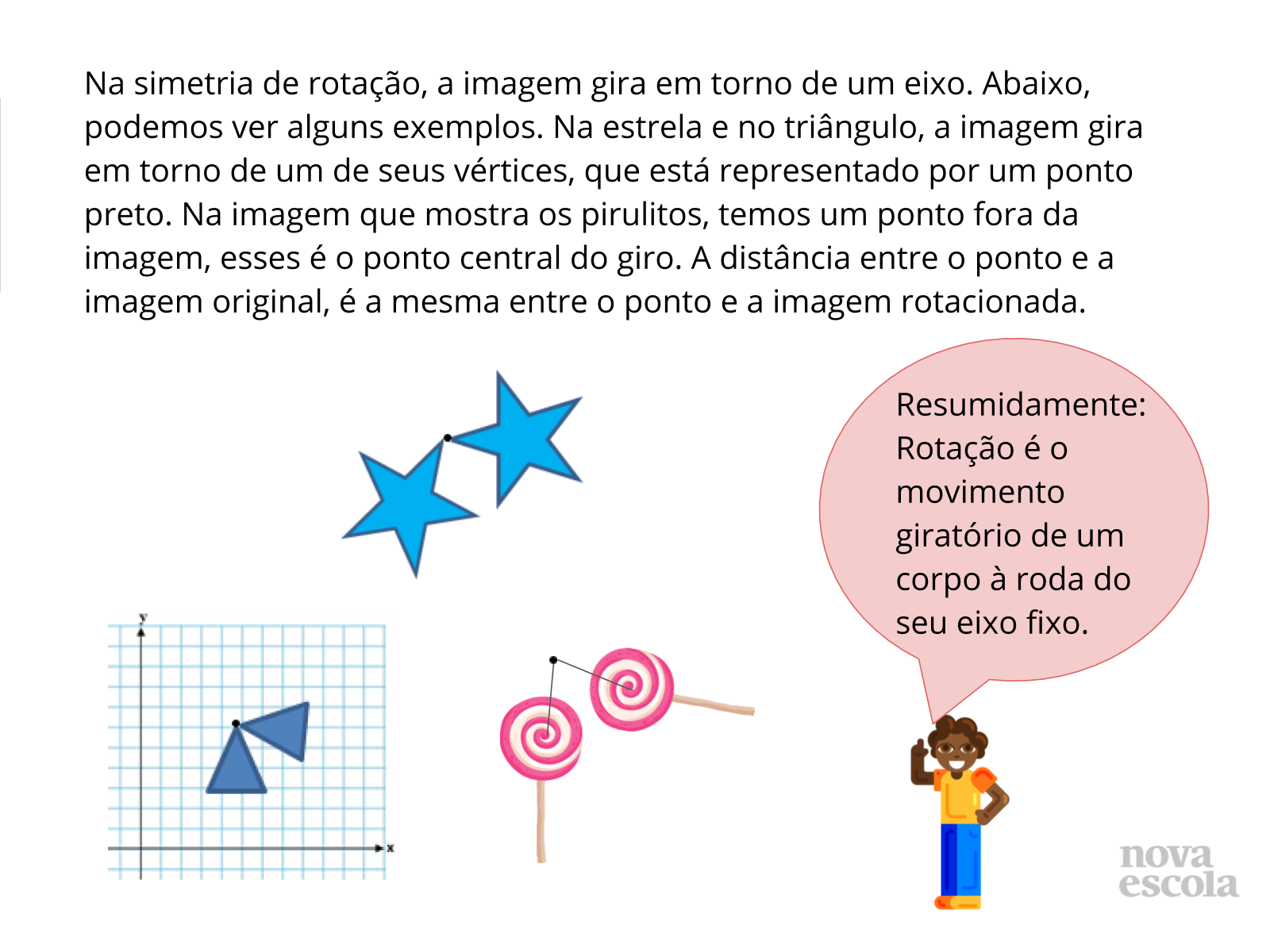

Simetria de rotação existe quando um objeto, ao ser girado em torno de um ponto central, se sobrepõe à sua posição original pelo menos uma vez antes de completar a volta inteira de 360 graus. O número de vezes que isso acontece durante uma rotação completa define a ordem de simetria. Não tem nada de místico. É geometria pura, e na prática a maioria das pessoas confunde simetria de rotação com simetria de reflexão, o que gera erro desde o ensino fundamental. Vou direto para o que importa. Um círculo tem simetria de rotação infinita. Qualquer ângulo de rotação o deixa idêntico. Um quadrado tem ordem 4. Ele se sobrepõe a si mesmo a cada 90 graus. Um triângulo equilátero, ordem 3. Cada 120 graus. Um retângulo que não é quadrado, ordem 2. A cada 180 graus. Isso parece óbvio até você tentar explicar para alguém que está vendo pela primeira vez e começa a contar lados ao invés de testar a rotação. Folhas de trevo com quatro pontas. Ordem 1. Sim, só 1. Isso significa que ele só se sobrepõe no giro completo de 360 graus, o que tecnicamente qualquer objeto tem. Por isso muitos professores consideram que ordem 1 é equivalente a "não tem simetria de rotação". É uma convenção útil, mas gera discussão em prova.

Um propeller de avião com três pás iguais tem ordem 3. O logotipo da Harley-Davidson tem simetria de rotação ordem 1, porque os braços do triângulo interno não são idênticos entre si. Coisas que parecem simétricas podem não ser. Eu já vi aluno afirmar que um paralelogramo comum não tem simetria de rotação. Ele tem ordem 2. Gira 180 graus em torno do ponto de interseção das diagonais e o paralelogramo coincide perfeitamente. Só porque ele não tem simetria de reflexão, não significa que não tenha simetria de rotação. São conceitos diferentes.

Como testar na prática

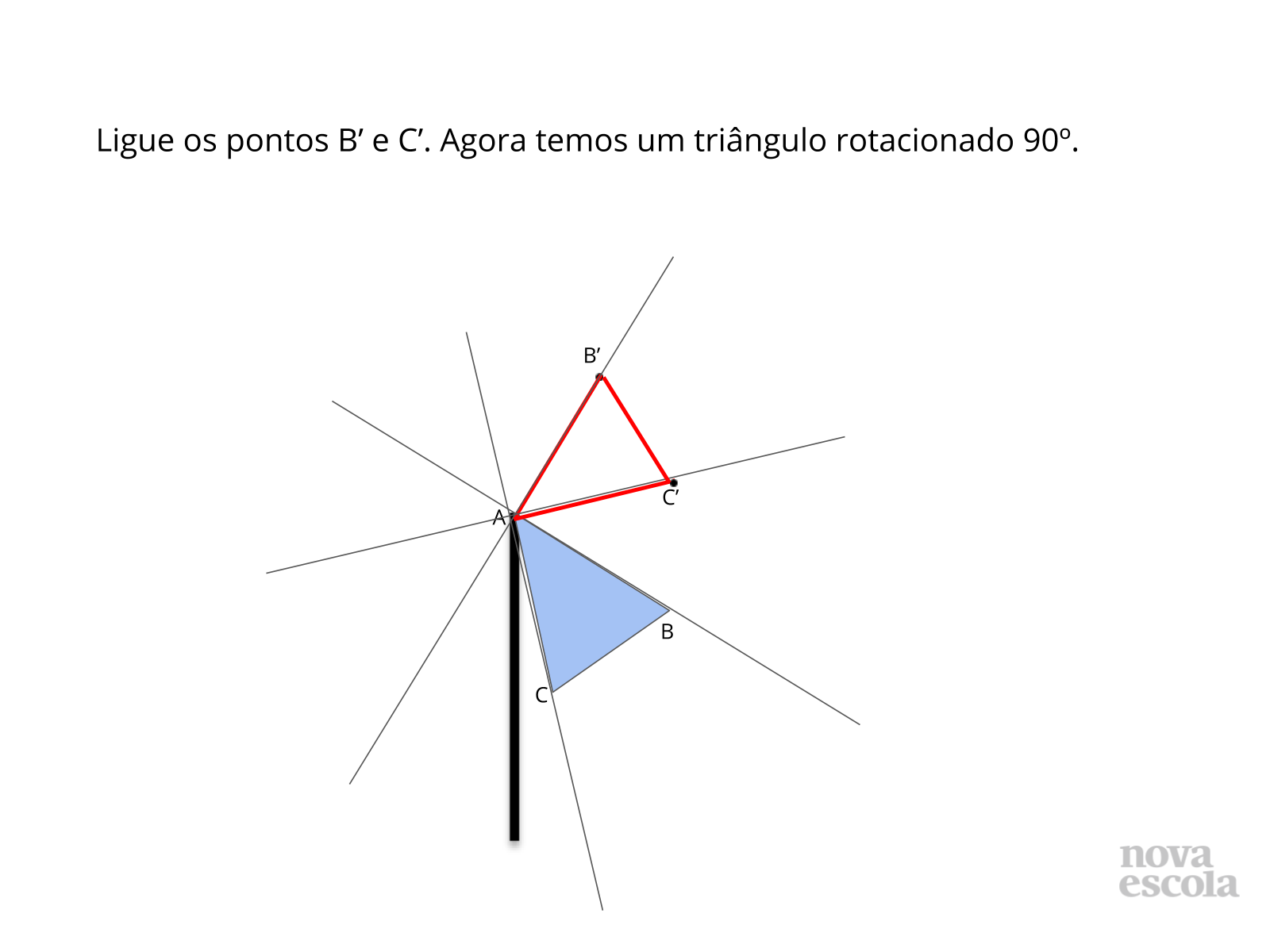

A forma mais confiável que eu uso, e recomendo, é simplesmente girar. Se estiver no papel, desenha o contorno num pedaço de papel transparente, corta, e gira. Anota quantas vezes ele se encaixa no contorno original antes de voltar à posição inicial. Se estiver usando software, roda a rotação e compara pixel a pixel. Método analítico funciona melhor quando você consegue identificar o centro de rotação. No quadrado, é a interseção das diagonais. No triângulo equilátero, é o circuncentro, que também é o baricentro. No caso de polígonos regulares, o centro sempre coincide. A ordem de simetria é igual a n, onde n é o número de lados. Isso é regra geral para polígonos regulares. Para figuras irregulares, a coisa complica. Um dos problemas que eu encontrei concretamente foi com um projeto de pavimentação. O padrão usava losangos dispostos de forma a criar uma figura composta. A pergunta era se o padrão tinha simetria de rotação. O losango individual tem ordem 2, mas a disposição dos losangos alterava completamente o centro de rotação da figura composta. Eu precisei mapear os vértices, aplicar a transformação de rotação em cada coordenada e verificar se o conjunto de pontos resultante era igual ao original. Funcionou, mas levou mais tempo do que imaginar. Se você tem uma figura composta, teste sempre a figura inteira, não as peças individuais.

Pegadinhas que ninguém avisa

Letras do alfabeto. A letra "N" tem simetria de rotação ordem 2 em algumas fontes, dependendo de quão regular ela é desenhada. Em fontes manuscritas ou decorativas, a simetria desaparece. A letra "S" também. A "X" tem ordem 2. A "O", ordem infinita. Mas aí entra o problema da fonte. Se você trabalha com design ou tipografia, simetria de rotação depende estritamente da geometria exata do glifo, não do conceito abstrato da letra. Isso já pegou muita gente. Sinais de trânsito. O sinal de stop é um octógono, ordem 8. O sinal de cedência é um triângulo equilátero, ordem 3. Mas um triângulo com seta dentro pode perder a simetria se a seta não estiver centralizada ou se tiver outro elemento assimétrico. A figura externa pode ter simetria, a composição inteira não. Outro ponto que gera confusão: simetria de rotação de 180 graus com ordem 2 é a mesma coisa que simetria pontual. Algumas disciplinas tratam como sinônimo, outras não. Verifique qual convenção seu material está usando, porque isso pode mudar a resposta de uma questão inteira.

Quando o método falha

Simetria de rotação em figuras com gradientes, texturas ou padrões internos assimétricos não se aplica da mesma forma. Se você tiver um círculo dividido ao meio com cores diferentes, a simetria de rotação deixa de existir, mesmo que a forma geométrica seja perfeita. A simetria considera toda a figura, não apenas o contorno. Já vi gente resolver exercício de simetria de rotação olhando só a silhueta e marcando resposta errada porque ignorou o preenchimento. Em figuras tridimensionais, a análise se torna mais complexa. Um cilindro tem simetria de rotação infinita em torno do eixo central, mas se você considerar a rotação em torno de um eixo transversal, a coisa muda. A definição padrão de simetria de rotação aplica-se no plano, então extensões para 3D precisam ser tratadas com cuidado e sempre declarando o eixo de rotação. Se o objetivo é apenas classificar figuras rapidamente, o método do papel transparente é o mais rápido e com menor margem de erro. Leva cerca de 30 segundos por figura, contra minutos tentando calcular centros e aplicar transformações manualmente. Só não funciona bem com figuras muito pequenas ou muito detalhadas, onde o traçado no papel transparente perde precisão. Nesses casos, recorra a um software geométrico como GeoGebra, que permite rotacionar a figura com ângulo preciso e visualizar a sobreposição em tempo real.

Agora vamos aos exemplos mais diretos que você vai encontrar em exercícios e aplicações reais.

exemplos de simetria de rotação passo a passo

Pentafloro. Estrela de cinco pontas iguais. Ordem 5. A cada 72 graus ele se sobrepõe. Ponto de rotação no centro geométrico. Se alguma ponta for mais longa ou mais curta, a ordem cai para 1. Sim, já vi problema assim em lista de exercícios, com uma estrela levemente distorcida intencionalmente. Flores de seis pétalas iguais. Ordem 6. Cada 60 graus. Mesma lógica. Se as pétalas não forem todas idênticas, a simetria quebra. Dados tradicionais. A face com 6 pontos tem simetria de rotação ordem 2. Gira 180 graus e os pontos coincidem. A face com 5 pontos também tem ordem 2, porque os quatro cantos mais o centro formam um padrão que sobrevive à rotação de 180. A face com 3 pontos, se dispostos em diagonal, tem ordem 2. A face com 1 ponto, ordem infinita, é só um círculo no centro.

Um círculo com um ponto deslocado do centro. Ordem 1. A forma circular sugere simetria infinita, mas o ponto interno quebra tudo. Isso é armadilha clássica de prova. Emblemas de futebol. O escudo do Corinthians tem eixos de simetria, mas a simetria de rotação depende da disposição dos elementos internos. Escudos com detalhes como estrelas, listras ou texto fora do centro frequentemente têm ordem 1, mesmo parecendo simétricos à primeira vista. Testar no papel transparente resolve em segundos e evita erro de intuição. Padrões ornamentais islâmicos. Muitos usam simetria de rotação ordem 4 ou 6 como base estrutural. A complexidade visual esconde a regularidade geométrica subjacente. Identificar o centro de rotação nesses padrões exige isolamento dos elementos repetitivos, ignorando detalhes decorativos que não participam da simetria.

A utilidade prática vai além de exercício de escola. Arquitetos, designers de padrões, engenheiros que trabalham com componentes giratórios e quem faz análise de imagens usam o conceito diariamente. Conhecer a ordem de simetria de rotação de um componente pode economizar horas de tentativa e erro em simulações e modelagens. A maior parte do tempo gasto com esse tipo de análise está em identificar erroneamente o centro de rotação ou em confundir simetria de rotação com outros tipos de simetria. Evitar esses dois erros já coloca você na frente da maioria.
