Como resolver exercícios de associação de resistores sem perder a sanidade

A maioria dos exercícios de associação de resistores que aparece em listas de práticas segue o mesmo padrão cansativo: identificam trechos em série, depois em paralelo, vai reduzindo até chegar à resistência equivalente. Parece simples até a rede ter nós interligados que não se encaixam neatly em nenhuma das duas categorias. Esse é o momento em que a maioria das pessoas travam. O método mais confiável começa com a visualização. Desenha o circuito de novo, mas limpo. Sem cores, sem rabiscos por cima, só linhas retas e nós marcados com letras. Nomes como A, B, C ajudam a rastrear quais pontos estão conectados. Depois, aplica uma regra prática: dois resistores estão em série se e só se a mesma corrente passa por ambos, o que significa que não há nenhum caminho alternativo saindo do nó entre eles. Dois resistores estão em paralelo se e só se compartilham os mesmos dois nós em cada extremidade. Essa definição pura evita confusão com a intuição de "ficarem lado a lado no desenho", que muitas vezes engana. Quando a rede é puramente série-paralelo, a redução segue uma ordem lógica. Primeiro procura-se grupos que estejam claramente em série ou paralelo. A fórmula de resistência equivalente para série é direta: R_eq = R1 + R2 + ... + Rn. Para paralelo, usa-se 1/R_eq = 1/R1 + 1/R2 + ... + 1/Rn, ou, para apenas dois resistores, o atalho conhecida de R_eq = (R1 × R2) / (R1 + R2). Esse atalho economiza tempo e evita erros de cálculo com frações.

O problema real aparece quando a configuração exige transformação estrela-triângulo. Eu me deparei recentemente com um exercício onde havia um ponte de Wheatstone desbalanceada, com cinco resistores formando um laço que não permitia nenhuma redução direta. A solução foi identificar o triângulo interno e convertê-lo para estrela, aplicar as fórmulas de transformação, recalculair os valores equivalentes, e então seguir com a redução normal. As fórmulas são: para transformar triângulo ABC em estrela com centro N, R_A = (R_AB × R_AC) / (R_AB + R_BC + R_AC), e analogamente para os outros ramos. O inverso funciona da mesma forma, multiplicando pares de resistores da estrela e dividindo pela soma total. Sem essa transformação, o exercício simplesmente não avançava.

Pegadinhas que todo mundo erra na hora da prova

Um erro comum é tratar resistores que estão geometricamente alinhados no papel como se estivessem em série automaticamente. A topologia define a associação, não a disposição no diagrama. Já vi gente marcar dois resistores como em série porque pareciam estar um após o outro, mas havia um fio saindo do nó intermediário para outro ramo, o que quebrava a condição de corrente única. Outro ponto que gera confusão é a diferença entre fios ideais e resistências parasitas. Em exercícios teóricos, consideramos fios com resistência nula, o que significa que todos os pontos conectados por um fio têm o mesmo potencial. Na prática, isso raramente é verdade, mas para fins de cálculo acadêmico, a suposição é padrão. Se o exercício mencionar resistências de ligação, aí a análise muda completamente e pode exigir métodos mais avançados, como análise nodal. Quanto à análise nodal como alternativa, ela é útil quando a rede não se reduz de forma limpa. Consiste em escolher um nó de referência, aplicar a lei de Kirchhoff das correntes em cada nó relevante, e resolver o sistema de equações resultante. Para três nós independentes, o sistema fica resolvido rapidamente. Para mais de cinco, o custo computacional aumenta e, nesse cenário, ferramentas numéricas ou simulação passam a ser mais eficazes do que fazer tudo à mão.

Como praticar de forma eficiente

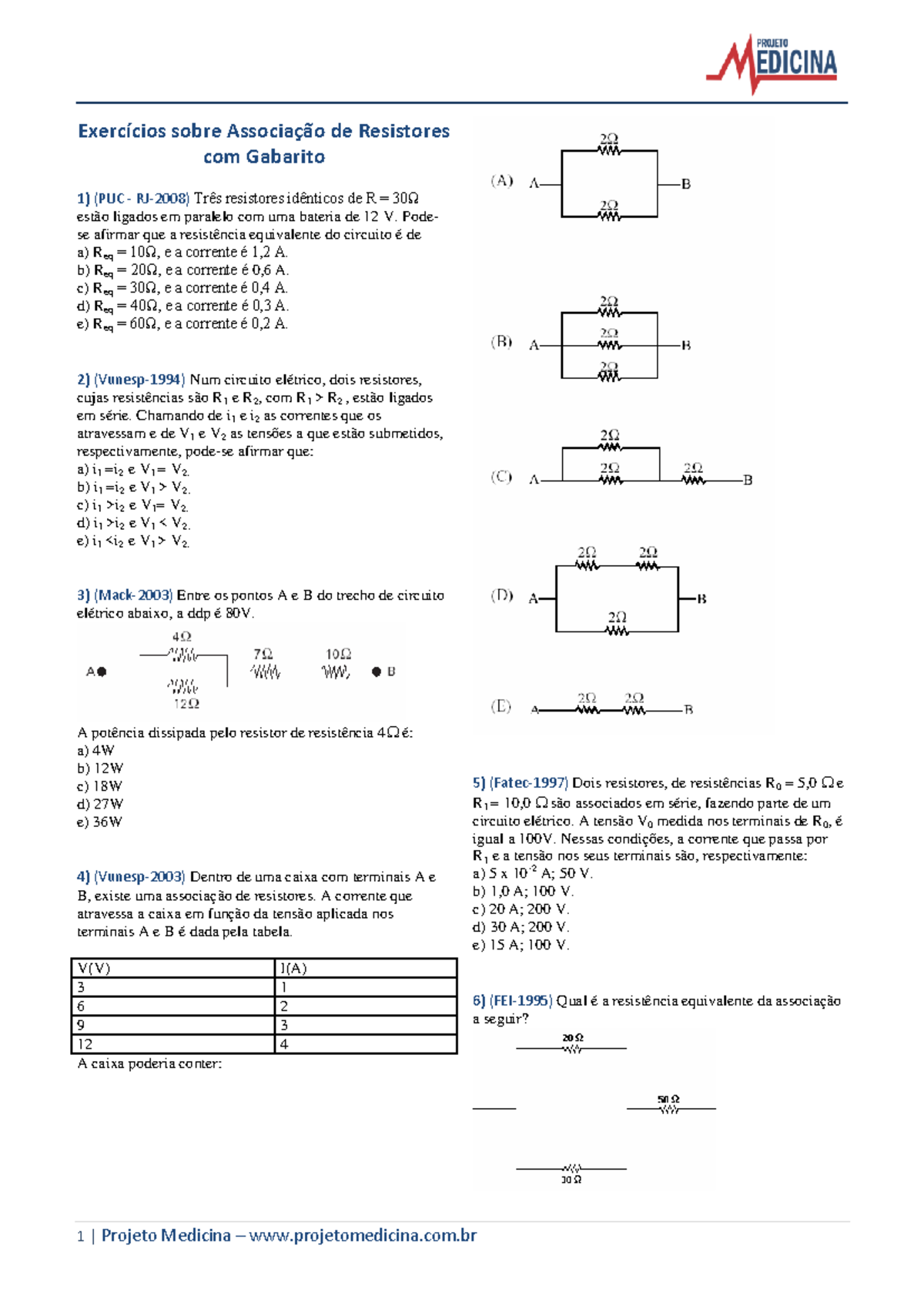

Listas de exercícios de associação de resistores costumam começar com casos triviais e escalar gradualmente. A progresão mais lógica segue esta sequência: associação puramente em série, depois puramente em paralelo, em seguida combinações mistas simples, e finalmente redes que exigem transformação estrela-triângulo ou análise nodal. Exercícios que combinam fontes de tensão e corrente exigem ainda o uso de teoremas como Thevenin e Norton, mas isso já é outro tópico. O que ajuda muito é validar cada passo. Após reduzir um trecho, verifica-se se a resistência equivalente faz sentido dimensionalmente. Se dois resistores de 10 ohms estão em paralelo, o resultado deve ser 5 ohms, nunca 20. Se o valor calculado for maior que o maior resistor individual em uma associação paralela, algo está errado. Essa verificação rápida costuma capturar erros de digitação e inversões de fórmula antes que se propaguem pelo resto do cálculo. Para quem quer material para treinar, existem diversas fontes online com exercícios de associação de resistores organizados por nível de dificuldade. Livros-texto de circuitos elétricos também oferecem seções dedicadas, geralmente com respostas nos anexos para autocorreção. O importante é fazer o cálculo completo sem pular etapas, porque é nos detalhes que os erros se escondem.
