Exercícios De Circuito Elétrico

Por que os exercícios de circuito elétrico travam quase todo mundo

A maioria dos estudantes começa resolvendo problemas de circuito achando que basta aplicar Ohm e pulular para frente. O problema é que circuitos reais raramente obedecem a essa lógica linear. Você já deve ter se deparado com um exercício que parece simples no papel e que, na hora de montar ou simular, não fecha de jeito nenhum. Isso acontece porque os exercícios de circuito elétrico ensinam primeiro o modelo idealizado, mas a vida prática exige que você saiba quando esse modelo deixa de funcionar. Eu já passei por isso há alguns anos. Estava resolvendo um circuito com dois nós, várias fontes e resistores distribuídos, e o resultado da simulação batia errado em todos os valores. O problema não era cálculo. Era a malha que eu escolhi. Eu havia assumido correntes de malha em laços que, na verdade, compartilhavam fontes de corrente sem resistor em série. A técnica de malhas nesse caso simplesmente falha se você não criar uma supermalha correta. A correção foi redefinir as malhas de forma que nenhuma fonte de corrente isolada ficasse contida em apenas uma malha, e aí o sistema de equações fechou em dez minutos. Isso é o tipo de detalhe que livros didáticos quase nunca mostram de forma clara.

exercícios de circuito elétrico: por onde começar de verdade

Antes de mergulhar nos exercícios, o básico precisa estar limpo. Lei de Kirchhoff das tensões e das correntes. Divisor de tensão. Divisor de corrente. Fontes equivalentes de Thevenin e Norton. Se você não domina isso, qualquer problema mais longo vira um saco de equações sem saída. O que eu recomendo é treinar em camadas. Não comece pelo exercício mais complexo do final do capítulo. Comece pelo mais enxuto, faça até acertar sem consultar a solução, e só depois avance. A maioria dos cursos oferece listas de exercícios de circuito elétrico prontos para impressão ou download. Procure por materiais que tragam o diagrama completo, os valores numéricos bem definidos e, idealmente, respostas ou gabaritos para conferência. Quando não há gabarito, você precisa saber verificar por conta própria, e isso já faz parte do aprendizado. Um ponto que quase ninguém lembra é a conversão de unidades antes de calcular. Resistência em quiloohms, corrente em miliamperes, potência em watts. Se você misturar, o resultado sai errado e você passa meia hora achando que errou a lógica, quando na verdade o erro foi decimal. Anotar as unidades em cada passo elimina esse tipo de dor de cabeça e costuma cortar pela metade o tempo gasto em conferência.

Na prática, os exercícios mais úteis são aqueles que combinam mais de um método de análise. Um circuito que pede tanto análise nodal quanto equivalência de Thevenin, por exemplo. Assim você aprende a escolher a ferramenta certa, e não a tentar resolver tudo com a mesma técnica de sempre. Também vale a pena usar simuladores como o LTspice ou o Falstad para conferir seus resultados. A simulação não substitui o cálculo, mas mostra quando sua suposição inicial estava errada, o que é um aprendizado rápido e direto.

análise nodal: o método que todo mundo subestima

Análise nodal é, na minha opinião, o método mais subestimado em listas de exercícios de circuito elétrico. Ele funciona bem com circuitos que têm vários ramos convergindo em poucos nós. A lógica é simples: você escolhe um nó de referência, aplica Kirchhoff das correntes nos demais nós e monta um sistema de equações lineares. O resultado costuma ser mais enxuto do que a análise por malhas, especialmente em circuitos planos com muitas fontes de tensão. Uma pegadinha comum é esquecer que fontes de tensão entre dois nós não referenciais exigem um nó supernormal. Se você tratar como se fosse um nó comum, o sistema fica incompleto e a solução não fecha. Outro erro frequente é ignorar fontes dependentes. Elas entram no sistema como equações adicionais, com a variável controladora expressa em função dos próprios nós. Parece complicado, mas é só seguir o mesmo padrão: escrever a equação da fonte dependente e substituir a variável controladora nas equações nodais. Um caso específico que eu enfrentei envolvia uma fonte dependente de tensão controlada por corrente em um ramo lateral. O circuito tinha quatro nós ativos e três malhas. A análise por malhas gerou um sistema de três equações, mas uma delas continha a variável da fonte dependente de forma não linear para aquela abordagem. Na nodal, bastou expressar a corrente controladora como diferença de potencial sobre a resistência correspondente e o sistema ficou todo linear. Resolver manualmente levou cerca de vinte minutos. Simular no LTspice confirmou os valores em menos de cinco.

análise por malhas: quando ela brilha e quando ela falha

Malhas funcionam muito bem em circuitos planos com predominância de fontes de tensão. A ideia é atribuir correntes circulares a cada laço e aplicar Kirchhoff das tensões. O sistema resultante costuma ser pequeno e simétrico, o que facilita a resolução manual. O problema aparece quando há fontes de corrente. Se a fonte de corrente estiver no perímetro de uma única malha, você resolve direto, pois a corrente daquela malha já é conhecida. Se ela estiver entre duas malhas, você precisa criar uma supermalha. E aqui está o erro mais comum: tratar a supermalha como se fosse uma malha normal e esquecer de escrever a equação de restrição que relaciona as correntes das malhas adjacentes com a corrente da fonte. Sem essa equação, o sistema fica subdeterminado e você não consegue encontrar valores únicos. Também não adianta aplicar malhas em circuitos não planos. Se o circuito tem cruzamentos de ramos que não podem ser desenhados sem interseção de arestas, a técnica de malhas perde a validade prática. Nesse caso, volte para a nodal ou use métodos matriciais mais gerais, como a metodologia de admittâncias.

thevenin e norton: equivalências que economizam horas

Equivalentes de Thevenin e Norton são ferramentas de simplificação. Eles transformam um trecho complexo do circuito em uma fonte com uma resistência em série ou em paralelo. A vantagem principal é que, depois de convertido, o trecho pode ser analisado isoladamente, o que reduz drasticamente o número de equações. Para encontrar a tensão de Thevenin, você abre o terminal de interesse e calcula a tensão em circuito aberto. Para a resistência equivalente, desliga todas as fontes independentes e calcula a resistência vista pelos terminais. Fontes dependentes complicam essa última etapa, pois não podem ser simplesmente desligadas. Nesses casos, o método mais seguro é aplicar uma fonte de teste nos terminais e medir a corrente resultante, ou usar a razão entre tensão em circuito aberto e corrente de curto-circuito. Eu já perdi tempo valuable confundindo resistência interna de fonte real com resistência de carga. O circuito parecia não fechar porque eu estava tratando a resistência da fonte como se fosse parte da carga. A correção foi separar claramente o que pertence à fonte do que pertence à carga e fazer a equivalência só no lado da fonte. Depois disso, o cálculo da potência máxima transferida ficou direto.

fontes dependentes: o verdadeiro teste de maturidade

Fontes dependentes aparecem em exercícios de circuito elétrico justamente para separar quem decora fórmulas de quem entende o circuito. Uma fonte dependente de tensão ou corrente tem seu valor controlado por uma variável do próprio circuito. Isso significa que você não pode tratá-la como uma fonte independente durante a transformação de equivalentes. O erro mais frequente é tentar anular uma fonte dependente durante o cálculo da resistência equivalente. Se você fizer isso, o resultado sai errado porque a fonte dependente continua influenciando o comportamento do circuito. A solução correta é manter a fonte dependente ativa e usar o método da fonte de teste ou a relação V_oc/I_sc. Outro ponto importante é a direção da variável controladora. Se a corrente ou tensão de controle estiver definida no sentido oposto ao adotado nas equações, o sinal do ganho da fonte dependente inverte. Isso gera resultados negados sem aviso prévio. Sempre verifique a convenção de sinais antes de montar o sistema.

como escolher e baixar exercícios bons

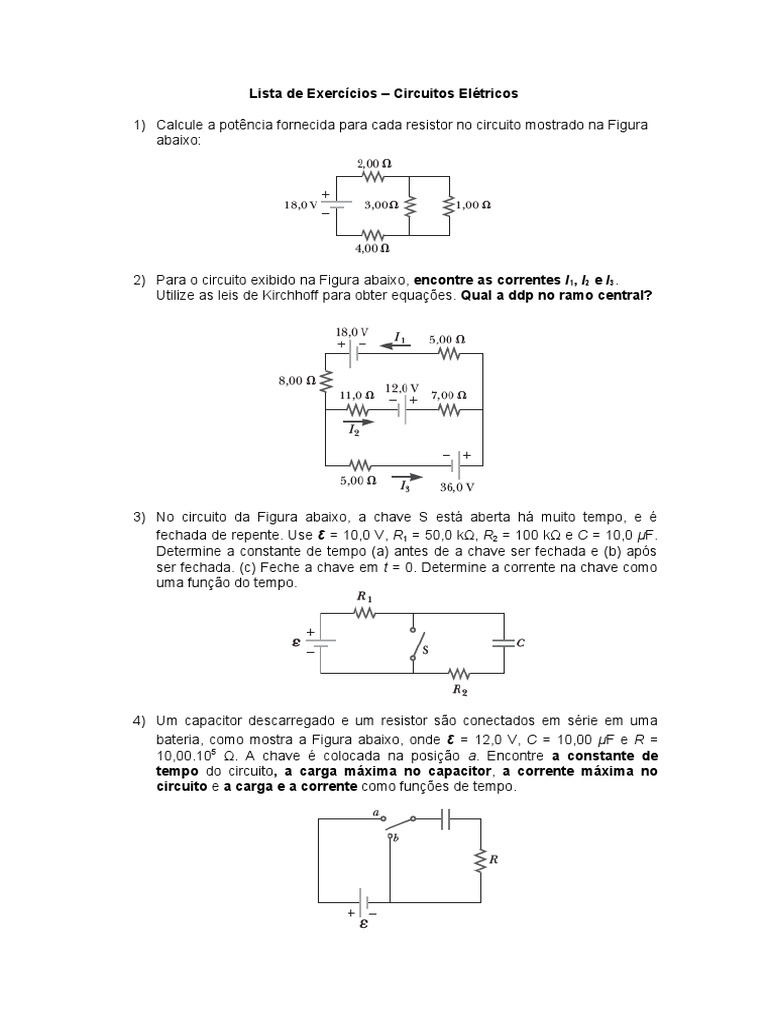

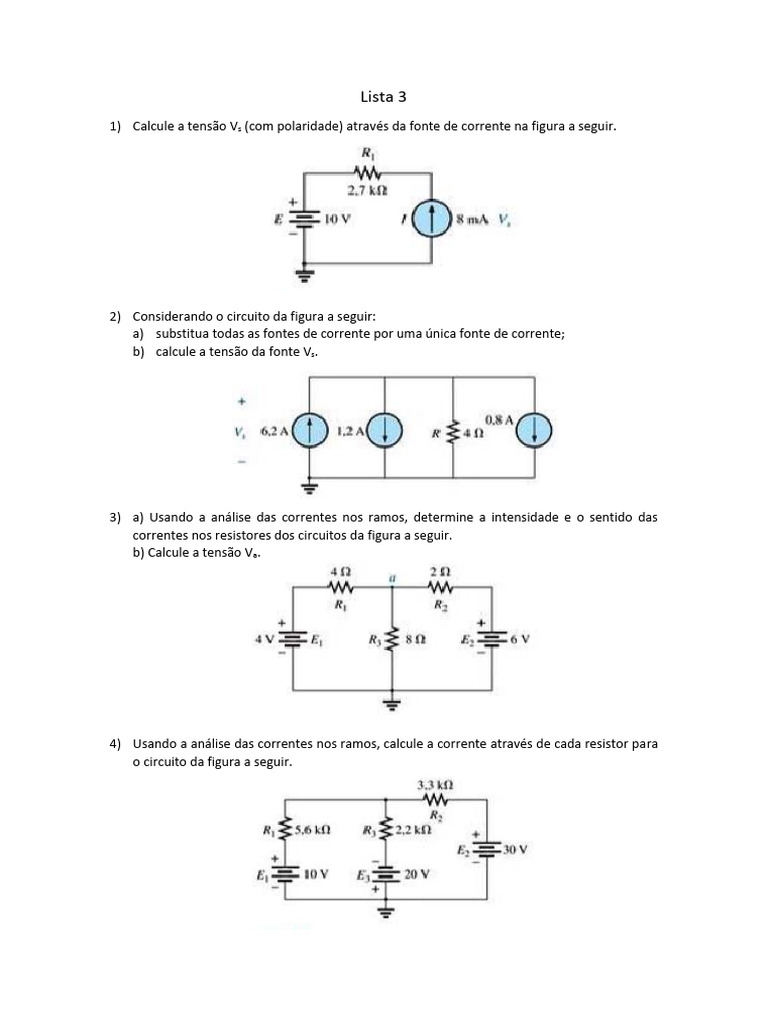

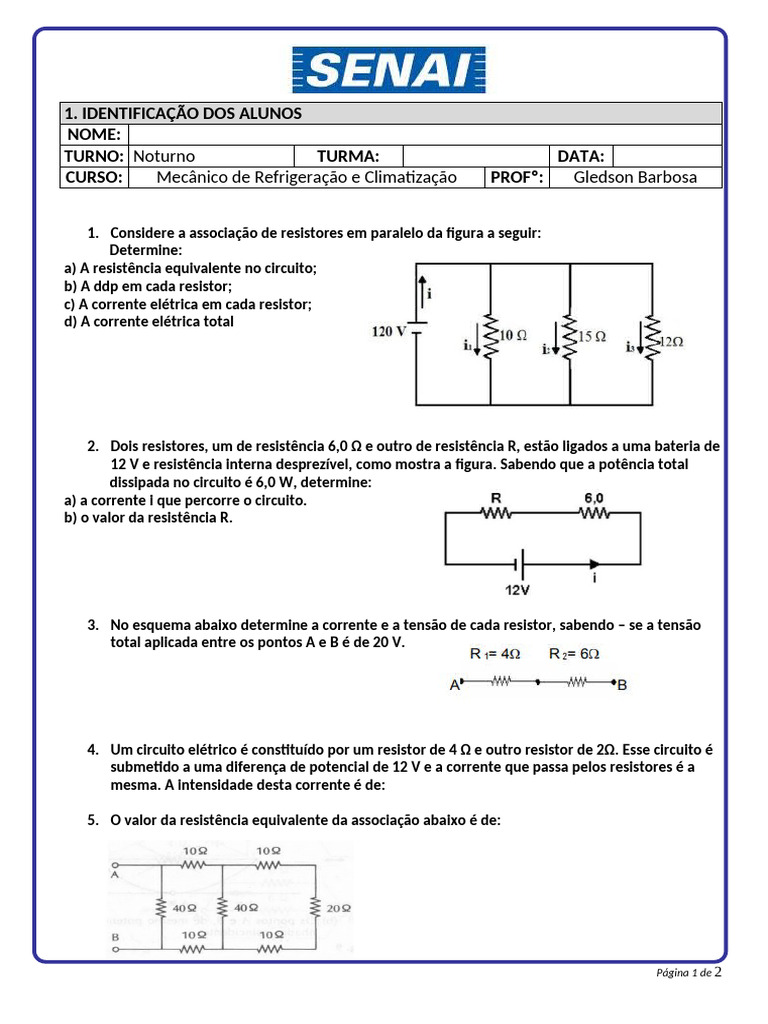

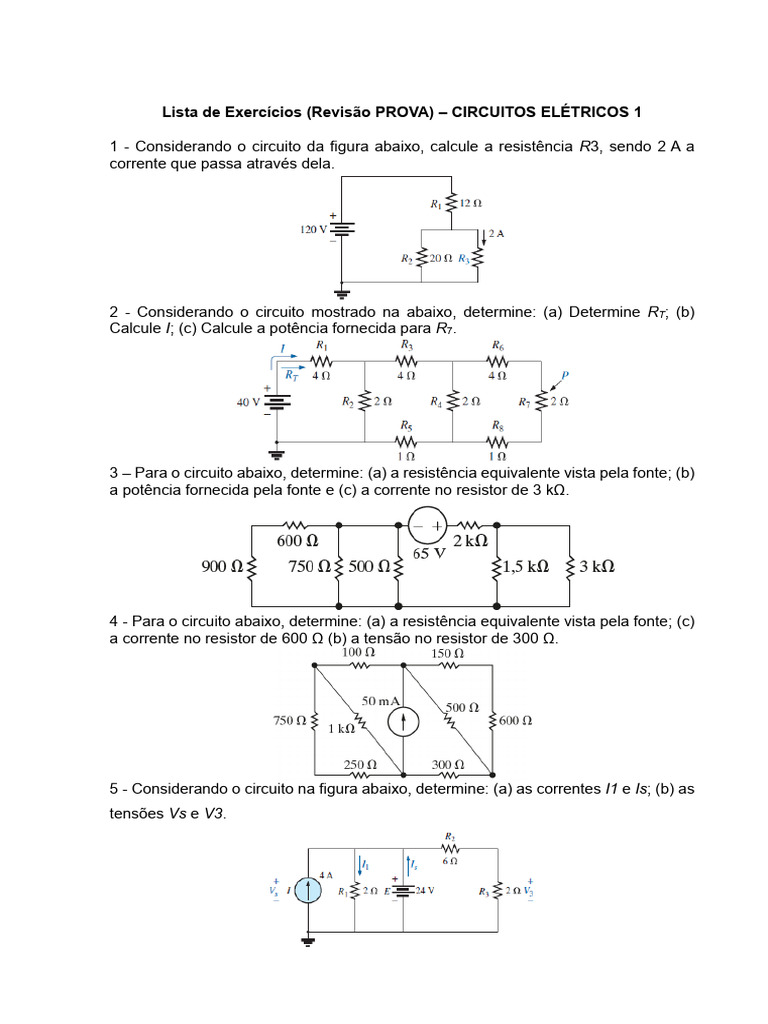

Na hora de procurar exercícios de circuito elétrico, prefira materiais que tragam diagramas claros, valores numéricos completos e, se possível, resolução passo a passo. Listas isoladas sem contexto costumam repetir os mesmos padrões e não oferecem variação suficiente para o aprendizado. Livros como o do Nilsson e Riedel, ou o do Sadiku, costumam ter boas coleções organizadas por dificuldade. Se você quer arquivos prontos para imprimir ou editar, busque por pacotes em PDF disponibilizados por universidades. Muitos departamentos de engenharia elétrica publicam listas de exercícios com gabarito. Verifique a data de publicação para garantir que os valores estão coerentes com as edições mais recentes dos livros adotados. Também é útil montar sua própria banco de exercícios. Pegue um circuito simples, altere os valores de um ou dois componentes e refaça a análise. Esse processo de variação paramétrica ensina mais do que resolver dez exercícios repetitivos. Você começa a enxergar como a topologia do circuito influencia a sensibilidade dos resultados.

erros comuns que custam horas e como evitá-los

Erros de sinal são a primeira causa de frustração. Um sinal trocado numa equação nodal pode mudar completamente o resultado. A antidota é sempre escrever as correntes como saindo do nó e manter a consistência da convenção. Erros de unidade são a segunda causa. Resistência em ohms, corrente em ampères, tensão em volts. Se algum valor estiver em k ou mA, converta antes de montar o sistema. Erros de topologia acontecem quando o circuito é mal interpretado. Dois resistores em paralelo nem sempre são dois resistores cujos terminais estão visualmente próximos. Às vezes, um ramo intermediário com uma fonte quebra a paralelização. Desenhe o circuito de forma limpa, rotule cada nó e confirme as conexões antes de escrever qualquer equação.

quando os exercícios não funcionam e o que fazer

Existem circuitos em que os métodos clássicos de análise se tornam impraticáveis. Redes com muitos nós e malhas, circuitos com componentes não lineares ou problemas que envolvem regulação dinâmica. Nesses casos, a análise manual pode levar horas e ainda assim produzir resultados aproximados. A alternativa é o uso de software de simulação. O LTspice é gratuito e roda bem em qualquer sistema operacional. O PSpice, disponível via Autodesk, também é robusto para circuitos analógicos. Para aprendizado acadêmico, o Multisim oferece uma interface amigável e boa integração com bibliotecas de componentes. Um caveat importante: simuladores usam modelos numéricos que podem divergir de soluções analíticas em condições extremas, como transientes muito rápidos ou valores de componente fora da faixa típica. Sempre cruze o resultado da simulação com um cálculo manual simplificado, mesmo que grosseiro. Se os números forem da mesma ordem de grandeza, você tem confiança. Se divergirem drasticamente, algum parâmetro do modelo ou da configuração está errado.

Outro ponto é a convergência. Circuitos com muitas fontes dependentes ou realimentações positivas podem causar instabilidade numérica. Se o simulador não convergir, tente ajustar o passo de integração, reduzir a tolerância ou partes do circuito para validar cada bloco isoladamente. Isso evita que o erro se propague por todo o sistema. No final, o que faz diferença não é quantos exercícios você resolve, mas quantos você consegue explicar em voz alta. Se você consegue desenhar o circuito, montar as equações, resolver e justificar cada passo sem consultar a solução, o conteúdo está consolidado. O resto é prática e variação. Exercícios de circuito elétrico bem escolhidos dão esse caminho. O trabalho é segui-lo com atenção aos detalhes que os livros bonitos às vezes omiten.
