Ferro De Solda Para Celular

Por que a maioria das pessoas estraga a placa ao tentar trocar um conector de carregamento

Você já viu alguém derreter um componente adjacente enquanto tentava trocar um conector USB-C de celular? Eu já. É o erro mais comum que eu vejo em serviço. O problema não é o ferro em si, mas a forma como o calor é aplicado e controlada durante a remoção do conector defeituoso. Um ferro de solda para celular não é um equipamento de alta potência — ele precisa ser preciso, estável e capaz de manter temperatura mesmo em presença de grandes massas de cobre na placa. Eu comecei a aprender isso de forma errada, gastando três conectores em uma única placa porque não esperava o tempo certo de aquecimento. A lição foi cara.

Como escolher e usar um ferro de solda para celular corretamente

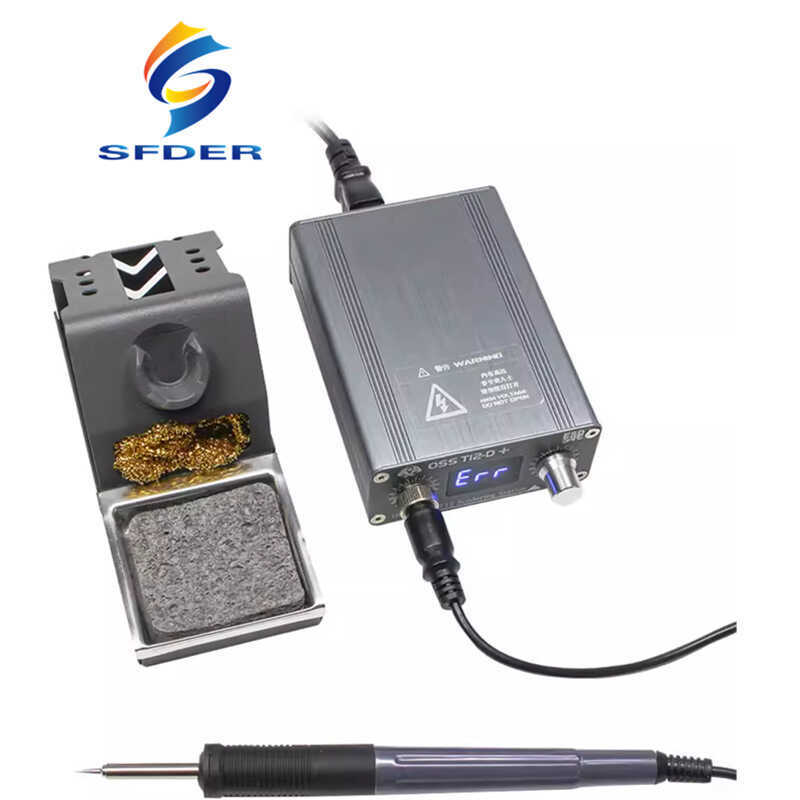

O primeiro ponto que poucos explicam direito: a ponta importa mais que a potência. Um ferro de 30W com ponta larga transfere calor de forma difusa e rápida, mas é difícil controlar onde esse calor vai parar. Uma ponta fina, tipo celta ou faca, concentra a energia em uma área menor e permite trabalhar em pads que ficam colados uns aos outros, como os de um conector USB-C. A temperatura ideal para solda sem chumbo (que é o padrão atual da indústria eletrônica) fica entre 330°C e 370°C. Acima disso, você danifica os pads da placa e derrete o adesivo que prende componentes vizinhos. Abaixo disso, a solda não fluida direito e você acaba puxando o conector junto com os pads, o que é muito pior do que ter que trocar o conector. O meu setup atual usa um ferro com controle de temperatura digital, ponta de 0,8mm tipo celta e estação de ar quente separada para os pads grandes. O ferro entra sozinho nos dias normais. A estacionária de ar fica só para quando preciso remover shields metálicos ou componentes SMD maiores que o ferro não alcança.

Tinta flux é obrigatória. Não é um acessório opcional — é parte do processo. Você aplica uma quantidade mínima na junta antes de aquecer, e a solda flui duas vezes mais rápido porque o flux remove a oxidação da superfície do metal em tempo real. Sem flux, você gasta o dobro de tempo e aplica o dobro de calor. Eu tenho uma regra prática que desenvolvi depois de queimar dois aparelhos nas primeiras semanas: nunca deixe a ponta do ferro encostada no mesmo ponto por mais de três segundos seguidos. Se após três segundos a solda não soltou, você move a ponta para um pad vizinho, espera um segundo e volta. O calor se distribui pela placa mais uniformemente dessa forma e evita hotspots.

O problema real que ninguém conta sobre soldar placa de celular

A placa de celular não é uma protoboard. Cada camada de cobre sob a resina epóxi funciona como um dissipador de calor natural. Quando você aquece um pad do conector de carregamento, o calor dissipa para as camadas internas e para os pads vizinhos em milissegundos. Isso significa que a temperatura na ponta do ferro precisa ser consistentemente alta o suficiente para compensar essa perda, mas sem exagerar. Outra coisa que os iniciantes subestimam: a umidade. Placas que ficaram expostas ao ar, mesmo que por dias, acumulam uma fina camada de oxidação nos pads. Soldar por cima dessa camada é como tentar colar algo em uma superfície empoeirada. A solução é simples mas pouco óbvia para quem nunca viu: passe a ponta do ferro com um pouco de solda nova e flux por cima do pad antes de começar o trabalho. Isso limpa quimicamente a superfície em segundos. Um caso específico que eu tive recentemente envolvei um iPhone com conector danificado. O pad de terra do conector tinha levantado parcialmente porque o soldador anterior havia usado temperatura excessiva. Eu usei o ferro em 340°C com flux, aqueci o pad por apenas um segundo e meio, e empurrei levemente com uma pinça antiestática enquanto a solda ainda estava fluida. O pad assentou de novo. Isso funcionou porque a placa estava fria e o ferro estava limpo. Se eu tivesse tentado com o ferro sujo ou com temperatura acima de 380°C, o pad teria descolado completamente.

Materiais e ferramentas que você realmente precisa ter

A lista abaixo é o básico funcional. Não precisa de coisas caras no início, mas precisa das coisas certas. Ferro de solda com controle de temperatura — modelos fixos de 60W que você liga e esquece não servem. Eles variam a temperatura de acordo com a corrente e o material, e isso gera resultados imprevisíveis. Um controle digital ou pelo menos um modelo com regulagem manual garante que você mantenha 350°C quando precisar. Pontas de reposição variadas — leve um jogo com pontas de 0,5mm, 0,8mm, 1,2mm e uma celta larga. A celta é a mais útil para conectores porque abrange vários pads de uma vez. As finas entram nos espaços entre pins.

Estanho de qualidade — solda com núcleo de flux interno, diâmetro 0,8mm ou 1,0mm. Evite as barras grossas de supermercado. A diferença de fluidez é brutal. Flux em gel — o tipo em seringa ou tubo. O líquido escorre demais e faz sujeira. O gel fica onde você coloca. Fitilho de dessoldagem — trançado de cobre que absorve a solda velha. Essencial para limpar pads antes de colocar solda nova.

Pinça antiestática e lupa ou microscópio — trabalhar no escuro ou a olho nu leva a erros que parecem pequenos mas causam curto-circuito depois.

O que acontece quando você erra e como corrigir

Se você levantar um pad da placa, o primeiro instinto é desistir. Não faça isso. Se o pad ainda estiver aderido em pelo menos uma extremidade, você pode consertar fazendo um jumper com fio de cobre isolado bem fino (30AWG funciona bem). Você lima levemente a máscara de solda ao lado do pad danificado, solda uma ponta do fio nesse ponto e a outra ponta no pad vizinho que cumpre a mesma função no circuito. Depois cobre com verniz ou esmalte para evitar curto. Se o pad arrancou completamente, existe uma alternativa mais trabalhosa mas viável: usar um terminal de conexão de baixo perfil e soldar os fios diretamente nos pontos de teste da placa, contornando o pad perdido. Isso exige leitura do esquema elétrico ou pelo menos identificação dos sinais no multímetro. O erro mais comum que eu vejo é aplicar calor suficiente para derreter a solda do conector mas não o suficiente para remover a solda velha dos pads. O resultado é que o conector novo fica instável, oscila e quebra em poucas semanas. A solução é sempre passar fitilho antes de colocar solda nova.

Limitações do ferro de solda para pequenas eletrônicas

Um ferro de solda comum não consegue remover componentes com muitos pads aterrados, como processadores ou memorias BGA. Para esses casos, você precisa de estação de ar quente ou, melhor ainda, reballer e estação de reheating profissional. Usar ferro nesses componentes é pedir para estragar a placa. Outra limitação prática: ferro sem controle de temperatura real perde eficiência conforme a ponta oxida. Pontas enegrecidas isolam termicamente e a temperatura efetiva cai mesmo que o indicador diga 350°C. Limpar a ponta a cada dois minutos com esponja úmida ou usar fluido limpa-pontas resolve, mas custa tempo. Ferramentas baratas têm esse problema constante. Placas com cobre grosso dissipam calor rapidamente e exigem mais tempo de aquecimento. Placas de dispositivos mais antigos, com solda antiga e mais oxidadas, também são mais difíceis do que parecem. Nesses casos, aumentar a temperatura para 380°C com cautela ajuda, mas acima disso o risco de dano cresce exponencialmente.

O que eu recomendo para quem está começando é treinar em placas velhas primeiro. Compre um lote de placas de celular descartadas em qualquer site de importação ou sebos técnicos, tente remover e recolocar os conectores sem Pressão, anote os tempos e temperaturas que funcionaram, e repita até o processo se tornar automático. A técnica vem com repetição, não com teoria.
