Fonte De Energia Termelétrica

Entendendo o funcionamento real de uma fonte de energia termelétrica

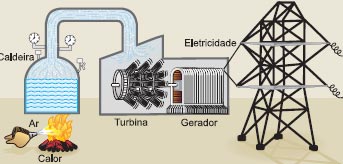

A maioria dos textos sobre fonte de energia termelétrica para por aí explica o ciclo de Rankine como se fosse uma linha reta de teoria de engenharia. Na prática, nada disso funciona num diagrama limpo. O que existe de verdade é uma central onde o calor do combustível transforma água em vapor, o vapor gira uma turbina acoplada a um gerador, e o resto é uma série de perdas que você tenta controlar sem nunca conseguir eliminar. O combustível entra na caldeira. Pode ser gás natural, óleo combustível, carvão ou biomassa. A queima aquece tubos cheios de água que produzem vapor sob alta pressão. Esse vapor expande nas palhetas da turbina, que gira em torno de 3000 rpm para gerar 60 Hz no gerador síncrono. O vapor então vai para o condensador, onde perde calor e volta ao estado líquido, alimentando novamente a caldeira. Esse é o ciclo básico. Agora a parte que poucos mencionam.

fonte de energia termelétrica: o que ninguém conta sobre a operação

Em primeira mão, vou direto ao ponto. Quando você vê uma termelétrica funcionando, ela está em algum equilíbrio precário entre três variáveis que se contradizem: eficiência térmica, emissões e confiabilidade mecânica. Aumentar a temperatura do vapor melhora a eficiência, mas acelera a corrosão dos tubos da caldeira e reduz a vida útil dos discos da turbina. Reduzir a temperatura ajuda a mecânica, mas piora o rendimento e aumenta o consumo específico de combustível. E as emissões de NOx sobem exponencialmente com a temperatura de chama, não linearmente. É uma curva assustadora. Numa das vezes que lidamos com isso na prática, tivemos um problema específico numa unidade a gás natural. O controle de NOx via injeção de água estava degradando os regeneradores térmicos do sistema de recuperação de calor. O escaldador recuperava energia dos gases de exaustão para pré-aquecer a água de alimentação, mas a condensação de ácido nítrico formada a partir do NOx residual corroía o material do regenerador. A solução não foi elegante: trocamos o material dos elementos do regenerador de aço carbono para uma liga com maior teor de cromo e ajustamos a taxa de injeção de água para manter a temperatura de ponto de orvalho ácido abaixo da temperatura mínima dos gases na entrada do regenerador. Foi uma intervenção que parou a unidade por 4 dias e custou caro, mas resolveu. Se alguém tiver a mesma situação, o cálculo da temperatura de orvalho do ácido nítrico é diferente do cálculo padrão de ácido sulfúrico. Não use a mesma tabela. Outro ponto que começa logo quando você entende a realidade operacional é a qualidade da água de alimentação. Um erro comum é achar que desmineralização resolve tudo. Resolve parte. O problema real é o oxigênio dissolvido e a condutividade iônica no condensado. Quando o condensador vaza — e vai vazar, seja por vibração nas tubulações, erosão nas buchas ou corrosão sob tensão nos tubos de latão aluminizado —, a química da água muda rapidamente. Sódio e cloreto entram no circuito. Se o monitoramento não for contínuo, em 6 horas você já tem depósitos de silicato nas palhetas da turbina de alta pressão. A gente costuma instalar analistas de sódio em linha no condensado e de condutividade na saída do separador mecânico. O custo de instalação se paga em semanas quando evita uma parada não programada.

A eficiência real de uma fonte de energia termelétrica moderna a gás em ciclo combinado fica na faixa de 58% a 62% de eficiência líquida. Em ciclo simples, é 35% a 40%. Com carvão, 33% a 45% dependendo da idade da unidade. Gás natural é mais eficiente porque permite temperaturas de ciclo mais altas. Carvão tem limitações materiais que impedem operar nos mesmos parâmetros. Isso é conhecimento básico, mas muita gente esquece de considerar o consumo auxiliar quando fala em eficiência líquida versus bruta. Uma usina a carvão de 500 MW pode consumir cerca de 40 MW só para seus próprios sistemas. Ventiladores, bombas, desulfuradores, correias transportadoras. O número muda drasticamente se a usina tiver sistema de dessulfuração a seco versus úmido. O úmido consome mais energia mas remove mais SOx. Se o foco for gás natural, o desafio operacional é outro: a dinâmica de partida e parada. Uma unidade a gás em ciclo combinado pode levar de 20 minutos a 2 horas para chegar à carga nominal, dependendo do projeto. Turbinas a gás antigas demoram mais porque os materiais dos componentes quentes precisam ser aquecidos gradualmente para evitar trincas térmicas. Já turbinas modernas com revestimentos cerâmicos permitem partidas mais rápidas, mas isso exige controle termomecânico rigoroso. A gente usa curvas de stress acumulado baseadas no número de partidas e na variação de temperatura dos cilindros. Após 30 ou 40 partidas em sequência, é necessário fazer inspeção dos discos e pás. Esse é o tipo de coisa que não aparece em manuais genéricos.

Problemas comuns e como lidar com eles na prática

Falhas em queimadores são frequentes. Não no sentido de explodirem, mas na sensibilidade dos bicos de combustão. Um bico de queimador a gás com desgaste na placa difusora altera a forma da chama. Isso muda a distribuição de temperatura no forno, cria zonas deIncomplete combustion, aumenta formação de CO e monóxido de carbono pode atingir níveis perigosos nas salas de turbina se a exaustão não estiver bem isolada. A inspeção dos bicos deve ser feita a cada 8000 horas de operação ou a cada troca de manutenção. Nunca adie isso baseado apenas nos indicadores de emissão. O CO pode estar dentro da especificação e mesmo assim o bico estar comprometido. O sistema de lubrificação das turbinas também merece atenção. Óleo em degeneração forma verniz nas válvulas de controle. Isso causa resposta lenta nos atuadores de entrada de vapor e pode levar a sobregiro durante rejeição de carga. O tratamento térmico do óleo e a filtragem a 10 micrómetros reduzem significativamente esse risco. Monitorar a viscosidade e o conteúdo de água no óleo de lubrificação toda semana custa pouco e evita paradas emergenciais. Outro ponto que gera confusão é a diferença entre termelétricas a ciclo aberto e ciclo combinado. Ciclo aberto é só a turbina a gás. Gera menos, mas responde rápido. Útil para complementar picos de demanda. Ciclo combinado adiciona uma caldeira de recuperação de vapor e uma turbina a vapor. O rendimento sobe muito, mas a flexibilidade operacional cai. Você não sobe e desce carga tão rápido quanto numa turbina a gás sozinha. Para grade que precisa de dispatch rápido, ciclo aberto faz sentido. Para carga base, ciclo combinado é economicamente superior.

Se estiver considerando construir ou operar uma fonte de energia termelétrica, a questão ambiental é o limitante número um no Brasil hoje. A licença ambiental para uma nova usina a gás leva em média 18 a 36 meses dependendo do estado e do porte. Para carvão, o tempo é maior e a barreira é mais alta devido às emissões de material particulado e mercúrio. O licenciamento para biomassa é mais rápido, mas a logística de suprimento de combustível é um problema separado. Você precisa ter certeza de que tem matéria-prima suficiente e consistente por 25 anos, não apenas no papel do projeto. O custo nivelado de energia (LCOE) para gás natural varia muito conforme o preço do gás. No Brasil, o gás é ligado ao preço do petróleo internacional em muitos contratos, então há exposição cambial. A energia de biomassa tem LCOE mais previsível porque o combustível é nacional e o preço é mais estável. Carvão importado traz volatilidade de frete e câmbio. Essa é uma análise financeira que muitas vezes é subestimada na fase de projeto. Na prática, o que mais quebra uma termelétrica não é a turbina em si. São os sistemas auxiliares: tratamento de água, sistema de combate a incêndio, compressores de controle, painéis elétricos de média tensão expostos à umidade. Manter esses sistemas bem monitorados reduz drasticamente as paradas não programadas. A confiabilidade operacional de uma boa usina a gás chega a 95% em fatores de disponibilidade. Usina mal mantida fica abaixo de 80%. A diferença é tudo em termos de receita.

Considerações finais sobre operação e manutenção

Não existe solução perfeita. Termelétricas vão continuar existindo porque fornecem.dispatchabilidade que renováveis intermitentes não oferecem sozinhas. Mas operar uma com eficiência exige entender que cada componente opera num limite, e esses limites se movem conforme o desgaste. O vigilância contínua dos parâmetros — temperatura, vibração, química da água, composição dos gases de exaustão — é o que separa uma operação que sobrevive de uma que opera bem por décadas. Se você está começando a estudar o assunto, foque em entender a termodinâmica aplicada, não apenas a teoria. Ler o ASME PTC 22 para turbinas a gás e o PTC 4 para caldeiras faz diferença real no dia a dia. Manuais de fabricante também são úteis, mas o que realmente ensina é a operação. Cada vez que você resolve um problema real, aprende algo que nenhum livro coloca numa fórmula.
