Como escolher e instalar uma fonte para fita de LED

A maioria das pessoas erra no cálculo de potência antes mesmo de comprar o produto. Eu vejo isso todo dia. A fita de LED queimando trinta centímetros depois de duas semanas de uso, ou a fonte aquecendo até o ponto de derreter o isolamento. O problema quase sempre é a mesma coisa: cálculo errado de corrente. Vamos começar pelo básico prático. Cada metro de fita consome uma quantidade específica de watts. Isso está escrito na embalagem ou nas especificações do fabricante. Fitas SMD 5050 padrão consomem cerca de 14,4 watts por metro. As de alta densidade podem chegar a 28,8 W/m. Fitas COB são mais econômicas, geralmente entre 10 e 12 W/m. Anote esse número. Ele é a base de tudo.

O que é fonte para fita de LED

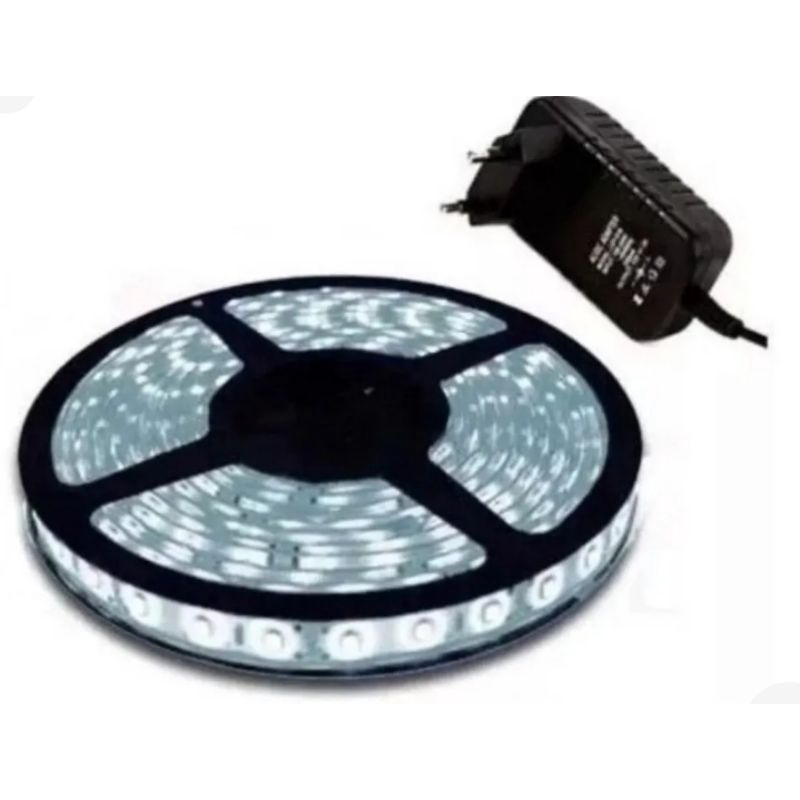

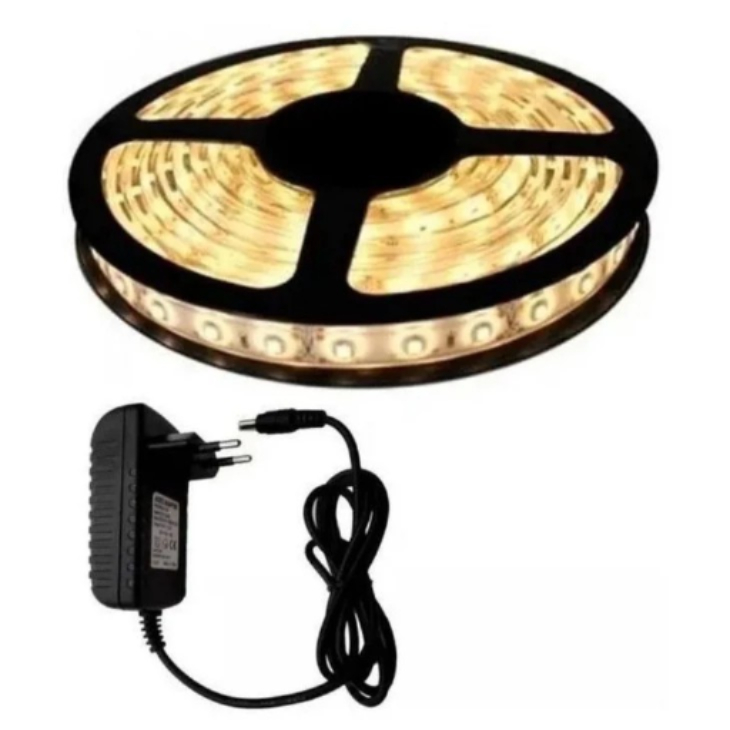

A fonte para fita de led é um transformador que converte a tensão da rede elétrica, 127 ou 220 volts no Brasil, nos 12 ou 24 volts que as fitas precisam. Sem ela, você liga o produto na tomada e queima tudo num segundo. Existem basicamente dois tipos: as convencionais de chaveamento, mais baratas e leves, e as lineares, mais pesadas e caras, que oferecem ripple muito menor. Para iluminação comum, a chaveamento resolve. Para projects com dimmer analógico ou controle de velocidade, o ripple da fonte barata pode causar cintilação visível, especialmente em baixas intensidades. Isso me aconteceu num projeto residencial em São Paulo. O cliente tinha comprado uma fonte de 150W genérica chinesa e um dimmer resistivo. Quando ajustava para menos de 40% de brilho, a fita começava a piscar num ritmo irritante. Testei com multímetro e o ripple ficava em torno de 800mVpp, os 120mVpp que o datasheet da fita recomenda. Troquei por uma fonte Mean Well de linha HLG, que é isolada e tem ripple na casa dos 50mVpp. O problema sumiu. Não adianta culpar a fita ou o dimmer. A fonte é o gargalo. Agora vem a parte que todo mundo esquece: o cálculo de potência com margem de segurança. Some o consumo por metro multiplicado pelo total de metros. Depois aplique um fator de 20 a 25% de folga. Por quê? Fontes não gostam de trabalhar no limite. Se você pedir 100% da carga contínua, a tensão de saída cai, a corrente interna esquenta, e a vida útil reduz pela metade. Uma fonte de 150W mal cabe em 10 metros de fita 5050 a 100% de brilho se você não deixá-la respirar. O correto é manter a carga real entre 75% e 80% da potência nominal.

Outro detalhe que poucos consideram: a queda de tensão ao longo da fita. Se você tiver 10 metros de fita 12V e ligar apenas numa ponta, os últimos três metros vão virar amarelo pálido ou até vermelho, dependendo do chip. A solução é injetar corrente nos dois extremos, ou melhor ainda, em pontos intermediários a cada três metros. Isso exige bornes de conexão ou solda com fios de retourne adequados. Fio de 0,75mm² suporta até 5A de forma segura. Acima disso, use 1,5mm². Para projeções maiores, considere fontes de 24V. A mesma potência com metade da corrente permite fios mais finos e quedas de tensão menores. Uma fita de 24V com 14,4W/m distribuída em 8 metros consome 115W, o que dá cerca de 4,8A. Na mesma configuração com 12V, seriam 9,6A. O fio de retorno precisa ter o dobro da seção nominal no sistema 12V. Isso representa custo adicional e trabalheira extra que muitas vezes não compensa, mas em instalações longas faz diferença real. Se o projeto exigir controle de cor RGB ou RGBW, note que cada canal consome individualmente. Uma fita RGB de 14,4W/m pode chegar a 43,2W no branco máximo, porque todos os LEDs acendem juntos. Dimensione a fonte considerando o pico, não a média. Um erro comum é calcular baseado no consumo aparente da ficha técnica e ligar a fonte num vermelho sólido, quando de repente os três canais disparam e a proteção entra em sobrecarga.

Fontes baratas de mercado livre ou feirão às vezes não entregam a potência declarada. Já mediu uma fonte supostamente de 300W com cargador eletrônico e viro 180W reais? Isso acontece porque o transformador interno é subdimensionado e a placa de saída não consegue sustentar a corrente sem queda de tensão. Se o seu projeto é crítico, compre fontes de marcas reconhecidas como Mean Well, Philips, Osram ou Tridonic. O preço é maior, mas a tolerância de potência é precisa e a garantia funciona de verdade. Instalação prática: conecte o lado primário da fonte nos 127 ou 220V conforme a placa indicar. Algumas aceitam ambas as tensões automaticamente, outras exigem jumpers. Ligue o lado secundário aos terminais +V e GND da fita. Respeite a polaridade. Depois, conecte o fio de terra se a fonte tiver terminal dedicado. Em ambientes externos, use fonte com grau IP67 ou coloque-a dentro de caixa de derivação selada com borracha. Umidade entra por capilaridade nos conectores e mata a fonte em poucos meses. Se precisar de ajuda para dimensionar, me avisa os metros de fita, a tensão, o tipo de SMD e se vai usar dimmer. Eu te dou o valor exato da fonte e o caminho dos fios.
