Fórmula Da Tensão Elétrica

O básico que quase ninguém explica direito

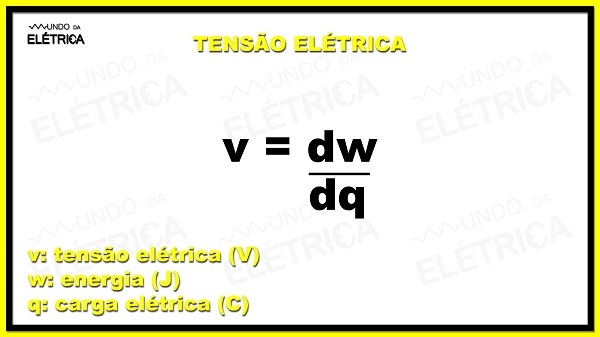

A tensão elétrica, também chamada de diferença de potencial, é basicamente a força que empurra elétrons por um condutor. A fórmula da tensão elétrica mais conhecida é V = R × I, onde V é a tensão em volts, R é a resistência em ohms e I é a corrente em ampères. Parece simples até você tentar usar isso num circuito real e perceber que a teoria e a prática vivem em universos diferentes. Eu comecei a mexer com eletrônica nos anos 2000, montando fontes e consertando equipamentos. Logo na primeira semana já me apaixonei pela lei de Ohm e achei que resolvia tudo. Levei dois anos pra aprender que a lei de Ohm sozinha não resolve nada em circuitos com capacitores, indutores ou sinais alternados.

Como aplicar a fórmula da tensão elétrica na prática

Aqui vai o passo a passo que eu uso hoje, depois de quebrar muita placa no caminho. Primeiro, identifique o que você já sabe no circuito. Tem dois dos três valores? Resistência e corrente? Aí é direto: multiplique e pronto. Resistência e tensão? Divide a tensão pela resistência e encontra a corrente. Corrente e tensão? Divide a tensão pela corrente e acha a resistência. O problema é que na vida real raramente você tem os valores exatos. Eu tinha um projeto de uma placa de alimentação switch-mode onde a tensão de entrada variava de 10,5V a 14V porque vinha direto de um banco de baterias de chumbo. A resistência da carga era fixa em 2,2 ohms. Pela fórmula clássica, a corrente variaria de 4,77A a 6,36A. Só que na prática, o conversor buck que eu usei mantinha a saída regulada em 12V com ripple de cerca de 120mV pico a pico. Ou seja, calcular a tensão nos componentes downstream como se fosse DC puro te dá números errados na casa dos percentuais, o que em circuitos analógicos sensíveis é diferença entre funcionar ou queimar. Minha solução foi medir a queda de tensão real nos resistores de sense com um multímetro de verdade, não aqueles de 3½ dígitos de supermercado. Um Fluke 87V mostra até 10µV de resolução em DC. A diferença entre o valor teórico e o real num resistor de 0,1 ohm carregando 5A pode ser de 2 a 3% só por tolerância do componente e temperatura. Resistor de ¼W com tolerância de 1% esquenta e a resistência muda. Eu medi a temperatura do resistor durante operação e apliquei o coeficiente térmico do fabricante. O número final mudou de 0,100 ohm para 0,107 ohms. Isso alterou o cálculo de corrente em quase 7%. Num circuito de proteção por sobrecorrente, 7% pode significar a diferença entre desarmar no horário certo ou deixar queimar o fusível.

Outro ponto que as pessoas ignoram: a fórmula V = R × I só funciona em regime permanente DC ou em CA pura com carga resistiva. Se tiver indutância ou capacitância no caminho, você precisa trabalhar com impedância Z em vez de resistência R. Aí a fórmula vira V = Z × I, onde Z é um número complexo. A magnitude se calcula com Pitágoras: Z = raiz quadrada de (R² + (XL - XC)²). XL é a reatância indutiva, que depende da frequência. XC é a reatância capacitiva, que também depende da frequência. Se você usar a fórmula simples num circuito com motor CA, vai errar feio. E tem mais. Em transmissão de energia, a queda de tensão nos fios pode ser significativa. Eu tive um caso de um cliente que instalou um ar-condicionado de 12.000 BTUs a 40 metros do quadro de distribuição. O cabo era de 2,5mm² de alumínio. A corrente nominal era de cerca de 10A. Pela fórmula simples, a queda seria 0 ohms vezes 10 ampères, ou seja, nenhuma queda. Só que a resistência do cabo de alumínio de 2,5mm² por metro é aproximadamente 0,0138 ohms/m. Para 40 metros de ida e volta, são 80 metros. A queda real foi de 11,04V num sistema de 220V. Isso é 5% de queda, acima do recomendado pela NBR 5410, que limita a 3% para circuitos terminais. O motor do ar-condicionado aquecia e perdia potência. A solução foi trocar o cabo por 6mm², reduzindo a queda para 2,75V, praticamente dentro da tolerância. Se você está começando agora, o conselho é: domine a lei de Ohm primeiro, mas não pare aí. Entenda que ela é o fundamento, não a ferramenta definitiva. Monte circuitos simples com fonte ajustável e meça tudo com multímetro. Anote os valores teóricos e os reais. Compare. A diferença entre eles é onde está o conhecimento de verdade.

Também vale a pena ler sobre o teorema de Thevenin. Ele permite que qualquer circuito linear complexo seja reduzido a uma única fonte de tensão em série com uma resistência equivalente. Isso transforma problemas que parecem impossíveis de resolver manualmente em cálculos de cinco linhas. Eu resolvo boa parte dos problemas de tensão em placas de áudio assim, sem precisar simular nada no computador.

Pegadinhas que custaram dinheiro

Uma das maiores armadilhas é confundir tensão no nó com tensão nos terminais de um componente. Se você tem um divisor de potencial com dois resistores de 10k ligados a 12V, a tensão no ponto central é 6V na teoria. Mas se você conectar algo naquela saída, como uma entrada de ADC de um microcontrolador, a carga do circuito altera o divisor. A impedância de entrada do conversor A/D do STM32 que eu usava era de cerca de 1M. Em paralelo com o resistor inferior de 10k, isso dá uma resistência equivalente de aproximadamente 9,9k. A tensão no nodo cai para 5,985V. Na maioria dos casos, essa diferença é insignificante. Mas quando se trabalha com sensores de precisão e resistores de alta valor, como 1M no divisor, a queda pode ser de 30% ou mais. Eu perdi uma tarde inteira caçando um erro de calibração que era simplesmente o carregamento do divisor de tensão pelo circuito seguinte. Outra pegadinha comum é achar que a tensão medida no multímetro é a tensão real de operação. Multímetros têm impedância de entrada finita. A maioria dos modelos econômicos tem 10M. Em circuitos de alta impedância, como amplificadores operacionais com resistores de feedback na casa dos megaohms, o próprio multímetro altera o circuito quando conectado. Se você precisar medir tensão num nó com impedância equivalente maior que 1M, use um osciloscópio com sonda de 10x (que dá 10M de entrada) ou um voltímetro de alta impedância com buffer operacional. A diferença pode ser de dezenas de milivolts, o que em circuitos de referência de precisão é erro suficiente para descalibrar todo o sistema. A fórmula da tensão elétrica é V = R × I. É simples. É elegante. E é insuficiente para a maioria dos problemas reais que você vai encontrar. O segredo não é decorar a equação, é entender quando ela vale e quando você precisa ir além dela. A experiência de campo mostra que os erros mais caros nunca vêm da matemática errada, vêm da aplicação errada da fórmula certa.
