Formula De Queda De Tensão

Entendendo a queda de tensão na prática

A queda de tensão acontece sempre que corrente elétrica atravessa um condutor. Não é um problema teórico, é algo que você vê no campo todo dia. O fio aquece, o ponto final fica fraco, motores não arranquem. A gente resolve com uma conta simples, mas existem detalhes que os livros não mostram. A fórmula de queda de tensão mais usada no dia a dia, especialmente em instalações prediais de baixa tensão, é:

Fórmula de queda de tensão: o cálculo que realmente funciona

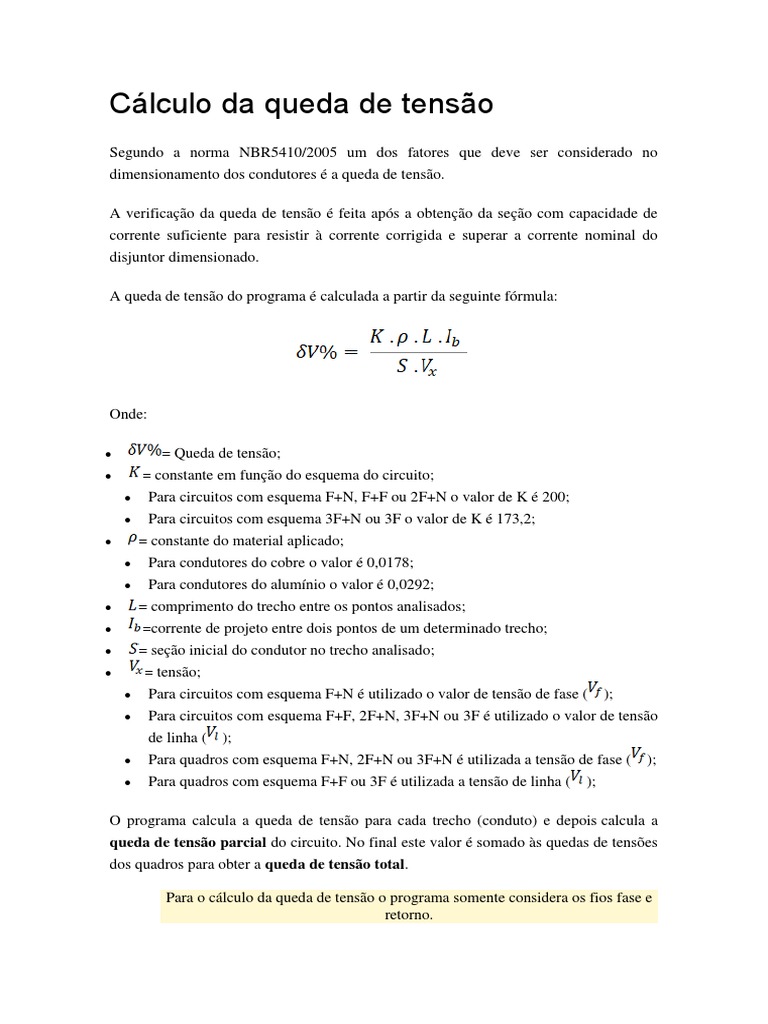

Qd = (2 × × L × I) / A para corrente contínua ou bifásico em caixa de distribuição. Onde Qd é a queda de tensão em volts, (rho) é a resistividade do material (0,0172 ·mm²/m para cobre a 20°C), L é o comprimento do trecho em metros, I é a corrente em amperes e A é a seção transversal do condutor em mm². Para sistemas trifásicos, que é o cenário mais comum em indústria e comércio, a fórmula muda ligeiramente: Qd = (3 × × L × I) / A

O 3 ali vem da geometria do sistema trifásico, não é mágica. A queda se refere à tensão entre fases no final do trecho. Se você medir de fase a neutro no ponto final, o valor será diferente por causa da configuração. Eu costumava usar essa conta direto no papel nas visitas técnicas, e funcionava bem até encontrar um caso que me quebrou a paciência. Era um circuito trifásico de 75 metros alimentando um quadro de comando com variação de carga significativa entre as fases. A conta dizia que a queda era de 2,8%, dentro do limite dos 5% que a NBR 5410 permite. O motor na ponta, porém, simplesmente não pegava marcha. O problema era que uma das fases estava puxando 60% da carga total enquanto as outras duas davam conta do resto. O cálculo simples assume equilíbrio entre as fases, o que raramente acontece na prática. A solução foi refazer o circuito com um condutor de seção maior naquela fase sobrecarregada e redistribuir as cargas monofásicas conectadas ao quadro. Depois disso, o motor operou normalmente sem estresse térmico. Isso mostra que o cálculo básico é um ponto de partida, não uma sentença final.

Tem mais um detalhe que muita gente erra. A resistividade do cobre muda com a temperatura. O valor de 0,0172 vale a 20°C, que é a temperatura ambiente padrão. Quando um cabo opera carregado, ele esquenta. Se a temperatura subir para 70°C, a resistividade aumenta cerca de 18%. Em um projeto onde a corrente nominal é próxima da capacidade do cabo, ignorar esse fator pode fazer sua queda de tensão real ficar 2% acima do que você calculou. Para corrigir isso, multiplique o rho pela razão (T + 70) / (T + 20), onde T é a temperatura inicial. No caso do cobre, o coeficiente térmico é aproximadamente 0,00393 por grau Celsius. Outro ponto cego: a potência reativa. Se o fator de potência do circuito for baixo, como em motores carregados parcialmente ou cargas industriais com many variadores de frequência desadjustados, a corrente aumenta e a queda também aumenta proporcionalmente. A conta simples usa a corrente, então o efeito está incluso, mas quem projeta às vezes esquece de calcular a corrente de projeto com base no fator de potência real, não no nome do equipamento. Um motor de 5 cv com fp de 0,75 puxa cerca de 12,5 A em 220 V, enquanto com fp de 0,95 puxa 8,6 A. São quase 4 amperes de diferença no mesmo equipamento. Isso faz uma queda de 1,5% virar 2,1% no mesmo trecho. Para instalações residenciais comuns, onde os comprimentos raramente ultrapassam 30 metros e as cargas são predominantemente resistivas, a aproximação direta funciona bem. Abaixo de 15 metros de distância do quadro de distribuição, a queda de tensão frequentemente nem precisa ser considerada, a menos que se use um cabo muito fino, como 1,5 mm² para circuitos de tomadas de uso geral.

Quando o circuito é longo, acima de 50 metros, ou quando há variações grandes de carga, o cálculo manual fica insuficiente. Nessa situação, o ideal é usar software de dimensionamento que leve em conta a seção comercial disponível, a temperatura ambiente real, o tipo de isolamento do cabo e a disposición dos condutores no duto. Ferramentas como o ETAP, o DigPD ou até planilhas mais simples baseadas na Tabela 3.7 da NBR 5410 fazem esse trabalho em minutos. Eu recomendo planilhas bem montadas para laudos e projetos executivos.levam em média uns 15 minutos para rodar um circuito completo, contra 40 minutos de cálculo manual com risco de erro de digitação. Se o seu objetivo for apenas entender o conceito para passar em uma prova ou resolver um exercício acadêmico, a conta direta é suficiente. Se você vai dimensionar uma instalação de verdade, considere sempre o cenário mais desfavorável, verifique a carga desbalanceada e leve em conta a temperatura de operação. A NBR 5410 estabelece 5% como limite máximo para quedas de tensão entre o ponto de alimentação e o ponto de consumo mais remoto, e ficar abaixo disso evita dores de cabeça sérias com equipamentos sensíveis, iluminação que oscila e motores que superaquecem.
