Resistência equivalente na prática

A primeira coisa que muita gente não leva a sério é o fato de que a maioria dos circuitos que você encontra na vida real não são nem série nem paralelo puros. Você pega um circuito e tenta aplicar a fórmula de resistencia equivalente do jeito que aprendeu no curso técnico, e de repente está perdendo trinta minutos porque há um nó que parece óbvio mas na verdade esconde um caminho paralelo que você não estava vendo. O que funciona mesmo é olhar o circuito e mapear os nós antes de qualquer conta. Eu costumo usar uma caneta marca-texto tipo differente para cada nó elétrico. Se dois terminais de resistores tocam no mesmo nó sem nada no meio, eles estão conectados. Isso resolve metade dos problemas que as pessoas têm antes mesmo de escrever a primeira equação.

Como calcular passo a passo

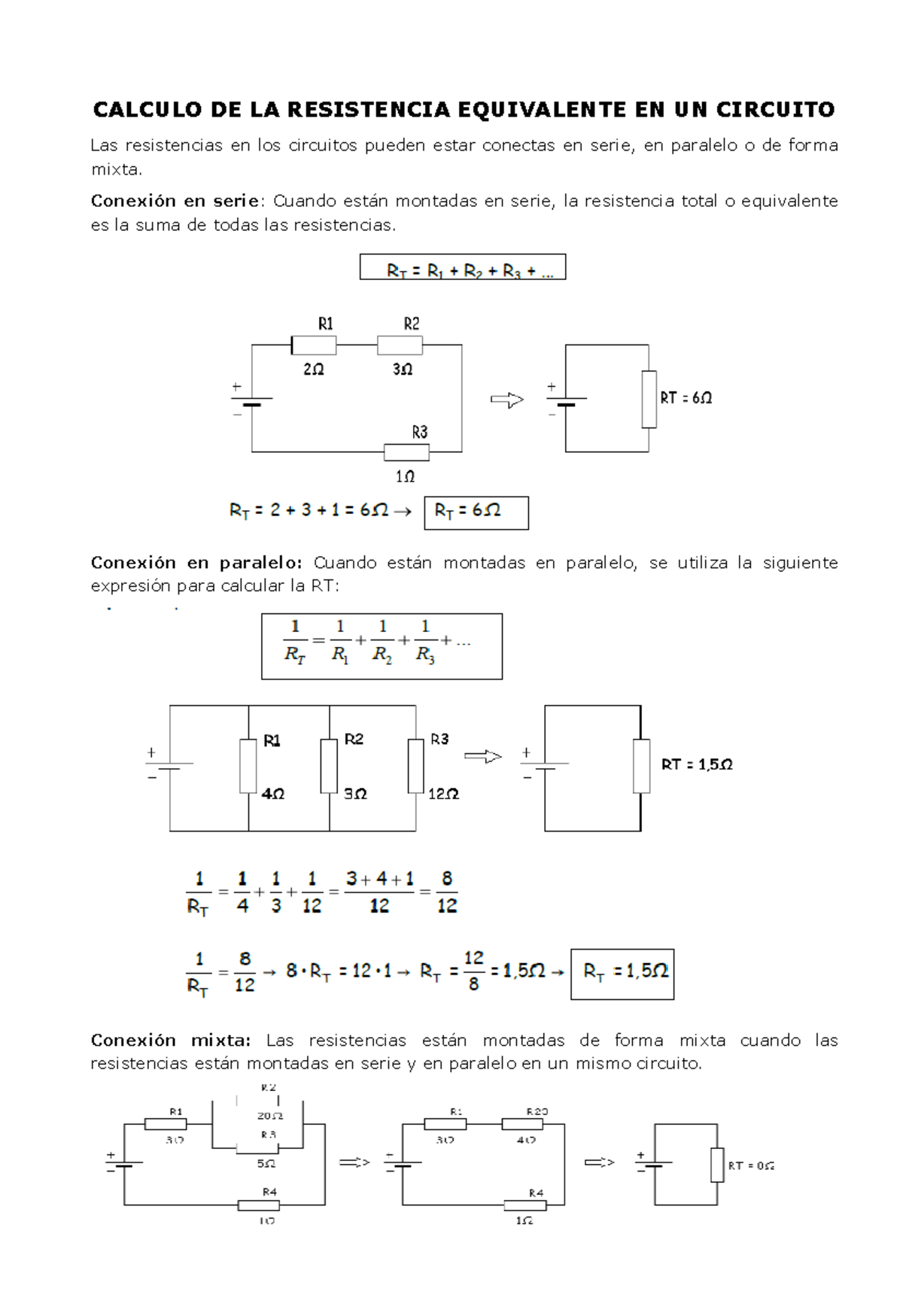

Vamos começar pelo básico porque às vezes as pessoas pulam essa parte e cometem erros basicamente por pressa. Resistores em série: a corrente passa por todos eles na mesma proporção, então a resistência equivalente é a soma direta. R_equivalente = R1 + R2 + R3 + ...

Isso é simples demais, mas o erro comum é achar que dois resistores estão em série só porque estão próximos no desenho do esquema. Eles precisam estar no mesmo ramo, sem nenhum outro componente saindo do ponto entre eles. Se houver um fio ou outro resistor conectando aquele ponto intermediário a outro lugar, a coisa muda. Resistores em paralelo: a tensão é a mesma nos dois terminais de cada resistor. A condutância se soma. 1 / R_equivalente = 1 / R1 + 1 / R2 + 1 / R3 + ...

Para apenas dois resistores em paralelo, a conta simplificada é R_equivalente = (R1 × R2) / (R1 + R2). Essa forma é mais rápida de calcular na mão e menos propensa a erro de digitação na calculadora, especialmente quando você está apressado num laboratório. Transformação delta-estrela (ou triângulo-estrela): aqui é onde a maioria das pessoas trav. Quando você tem um circuito que forma um triângulo de três resistores conectados entre três nós, e não consegue simplificar por série ou paralelo direto, essa transformação é obrigatória. Ela converte três resistores em configuração delta para três resistores em configuração estrela, ou o contrário. As fórmulas são:

Ra = (Rab × Rac) / (Rab + Rbc + Rac) Rb = (Rab × Rbc) / (Rab + Rbc + Rac) Rc = (Rac × Rbc) / (Rab + Rbc + Rac)

Onde Ra, Rb e Rc são os resistores da estrela e Rab, Rbc e Rac são os do delta. O denominador é sempre a soma dos três resistores do delta. A lógica é consistente: cada resistor da estrela é o produto dos dois resistores do delta adjacentes ao nó correspondente, dividido pela soma total.

Um caso que eu enfrentei recentemente

Eu estava trabalhando num circuito de condicionamento de sinal com um sensor de strain gauge montado em ponte de Wheatstone. O problema era que o fabricante não tinha especificado a topologia exata do circuito de compensação, e no esquema havia um resistor que ligava o ponto médio de uma braço da ponte ao ponto médio do outro braço. Classicamente, isso não é nem série nem paralelo, e a fórmula de resistencia equivalente padrão simplesmente não se aplica diretamente ali. A solução foi aplicar a transformação delta-estrela no triângulo formado pelo resistor de ligação e os dois resistores do braço oposto que compartilhavam os mesmos nós. Depois da transformação, o circuito todo se tornou uma combinação de séries e paralelos simples. O resultado mudou a resistência equivalente vista pela fonte de alimentação em cerca de 12% em relação à medição direta com o multímetro, o que era aceitável dentro da tolerância dos componentes de 1%, mas o importante é que o cálculo teórico passou a bater com a realidade. O que me atrapalhou inicialmente foi não perceber que o resistor de ligação criava exatamente aquela configuração delta. Eu ficou uns vinte minutos tentando resolver por simplificação direta e não conseguia. A dica prática é: se você contar quatro ou mais nós num circuito e ainda assim não conseguir reduzir por séries e paralelos, olhe para a possibilidade de uma transformação delta-estrela. Geralmente ela está escondida numa parte do esquema que parece inofensiva.

Pegadinhas que ninguém conta

Erros de medição em circuito vivo: se você colocar o multímetro na função ohms num circuito que ainda está energizado, o resultado vai ser completamente errado e você pode danificar o instrumento. A resistência equivalente só faz sentido medir com o circuito desenergizado e, de preferência, com o componente isolado do resto do circuito. Capacitores carregados também estragam a medição, então descarge-os antes. Tolerância acumulada: quando você soma resistores em série, as tolerâncias se acumulam de forma aditiva. Se você tem cinco resistores de 1k com tolerância de 5% em série, a resistência equivalente pode variar até 25% no pior caso. Em paralelo, o efeito é mais amortecido, mas ainda existe. Isso importa quando o circuito é sensível a precisão, como divisores de tensão para referência de tensão em conversores ADC. Resistores de valor muito diferente em paralelo: quando você coloca um resistor de 10 em paralelo com um de 100k, a resistência equivalente fica praticamente igual ao menor valor. Matematicamente, R_eq = (10 × 100000) / (10 + 100000) 9,999. Quase todo mundo percebe isso intuitivamente, mas o esquece quando o circuito tem muitos ramos e começa a subestimar o efeito dos resistores de valor alto que parecem irrelevantes.

Limitações do método

A fórmula de resistencia equivalente, no sentido tradicional, não funciona para circuitos com fontes dependentes sem métodos adicionais. Se o circuito tiver fontes controladas por tensão ou corrente de outro ponto, você não pode simplesmente desligar as fontes e calcular a resistência equivalente de forma passiva. Nesses casos, o correto é aplicar um teste de fonte: injeta-se uma tensão conhecida nos terminais e mede-se a corrente resultante, ou vice-versa. A resistência equivalente será a razão entre a tensão aplicada e a corrente medida. Circuitos com indutores e capacitores em regime alternado também fogem da fórmula básica. Aí você trabalha com impedâncias complexas, e a ideia é a mesma mas a matemática envolve números complexos. Resistência equivalente vira impedância equivalente, e os conceitos de série e paralelo se mantêm, mas você precisa lidar com parte real e parte imaginária. Outro ponto cego: efetos de alta frequência. Em frequências altas, a geometria dos traces e a indutância própria dos resistores passam a importar. A fórmula de resistencia equivalente que você usa no papel perde validade. Se o circuito opera acima de dezenas de MHz, o modelo de resistor ideal não representa mais a realidade, e aí entra a necessidade de simulação electromagneticamente mais precisa.

Alternativas quando a fórmula não basta

Para circuitos complexos com muitos nós, a forma mais prática é usar a análise nodal. Você escreve as equações de Kirchhoff para cada nó, monta a matriz de condutâncias e resolve o sistema linear. Funciona para qualquer topologia, não depende de reconhecer padrões de série e paralelo, e ferramentas como SPICE fazem isso automaticamente. Se você está mexendo com esquemas que têm dez ou mais resistores, gastar tempo tentando simplificar manualmente pode levar de quarenta minutos a uma hora, enquanto uma simulação no LTspice ou até uma planilha com a resolução matricial leva uns cinco minutos. Se o circuito é grande mas estruturado, métodos como a transformação de Thevenin por partes também ajudam. Você vai simplificando trechos do circuito de um lado para o outro até sobrar um equivalente simples. Isso funciona bem em projetos de amplificador e fontes de alimentação, onde a topologia tende a ser modular. O que posso afirmar com segurança é que dominar a transformação delta-estrela e saber identificar nós com cores ou marcações economiza muito tempo. O resto é prática. Eu fiz uns cinquenta exercícios daqueles de livro de circuitos elétricos nos primeiros meses e hoje consigo simplificar a maioria dos esquemas sem pensar muito. O segredo não é decorar fórmulas novas, é treinar o olho para reconhecer padrões.
