Formulas Dos Espelhos Esfericos

Como calcular posições e imagens com espelhos esféricos na prática

Achei um aluno há dois anos tentando resolver um problema de vestibular com espelho côncavo e imagem virtual, e ele travou porque não conseguia decidir o sinal de cada grandeza. O problema dele não era a matemática em si, era a convenção. Todo mundo aprende a equação, mas pouca gente lembra que a posição da imagem negativa significa algo diferente do que você acha no começo. Vamos direto ao que funciona quando você está resolvendo exercícios reais.

fórmulas dos espelhos esféricos

As fórmulas principais são poucas e precisam ser aplicadas com a convenção de sinais correta. A Equação dos Pontos Conjugados é a base de tudo: 1/f = 1/p + 1/p' Onde f é a distância focal, p é a distância do objeto ao vértice e p' é a distância da imagem ao vértice. Para espelhos esféricos, o foco está relacionado ao raio de curvatura por f = R/2. Isso é simples, mas a parte que as pessoas esquecem é que R é positivo para espelhos côncavos e negativo para espelhos convexos.

A ampliação lateral vem em seguida: A = -p'/p Se A for positivo, a imagem é direita. Se for negativo, invertida. O módulo te diz o quanto a imagem cresce ou encolhe. Um espelho convexo sempre produz A entre 0 e 1, imagem reduzida e direita. Um côncavo depende de onde o objeto está.

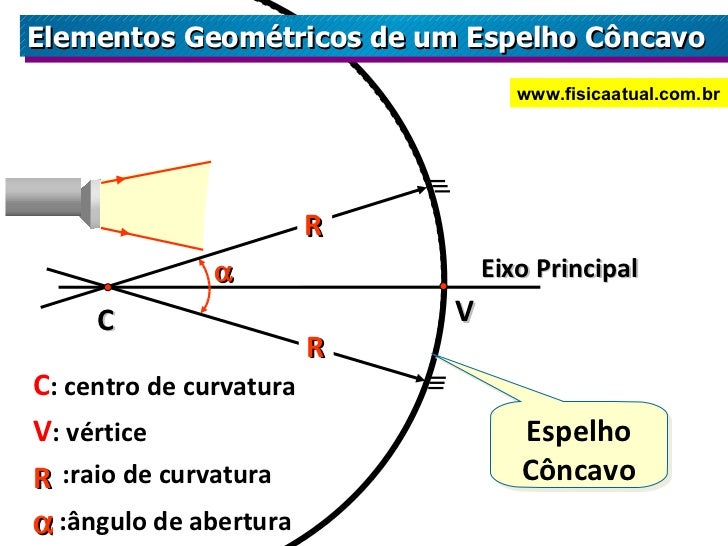

Essa última parte é onde eu vejo erro constante. Quando o objeto está entre o foco e o vértice de um espelho côncavo, p' fica negativo na conta. Isso te dá uma imagem virtual, que é o princípio de um espelho de maquiagem. Se você tratar p' como positivo por hábito, todo o resto da questão cai por terra. Eu resolvi esse problema na minha primeira vez usando espelhos na faculdade assim: eu desenhava o eixo principal, marcava o foco e o centro de curvatura, e depois traçava dois raios notáveis antes de qualquer conta. O raio paralelo que reflete pelo foco e o raio que passa pelo centro que reflete sobre si mesmo. Quando o objeto estava entre F e V, os raios refletidos divergiam e eu precisava prolongá-los para trás do espelho. A interseção dos prolongamentos me dizia visualmente que a imagem era virtual. Só então eu aplicava a equação. O desenho antecipado evitava pelo menos três erros por problema. Outro detalhe que ninguém ensina direito: a convenção de sinais varia entre livros. No Brasil, a maioria segue a convenção em que distâncias reais são positivas e virtuais negativas. Mas alguns materiais mais antigos ou estrangeiros usam o oposto. Antes de começar qualquer cálculo, verifique qual convenção o livro ou professor está usando. Leva 10 segundos e evita frustração.

Para espelhos convexos, a fórmula funciona da mesma forma, mas como o foco é virtual, f é negativo. O resultado é sempre o mesmo: imagem virtual, direita e menor que o objeto, independentemente da posição do objeto. Isso é útil para saber rapidamente se sua resposta está correta. Se você calculou um espelho convexo e a imagem saiu maior ou invertida, algo está errado. Exemplo prático. Objeto a 30 cm de um espelho côncavo com raio de 20 cm. Foco é 10 cm. Aplico a equação: 1/10 = 1/30 + 1/p'
1/p' = 1/10 - 1/30 = 3/30 - 1/30 = 2/30
p' = 15 cm

Imagem real, invertida, a 15 cm do vértice. Ampliação A = -15/30 = -0,5. Imagem meia vez menor. Tudo coerente. Agora o mesmo espelho com objeto a 5 cm, dentro do foco: 1/10 = 1/5 + 1/p'
1/p' = 1/10 - 1/5 = 1/10 - 2/10 = -1/10
p' = -10 cm

Imagem virtual, 10 cm atrás do espelho. Ampliação A = -(-10)/5 = 2. Imagem duas vezes maior, direita. Isso é exatamente o funcionamento de um espelho ampliador. Uma limitação importante que precisa ser dita: essas fórmulas valem para espelhos paraxiais, ou seja, quando os raios estão próximos do eixo principal e fazem ângulos pequenos com a normal. Para espelhos com abertura muito grande, a aberração esférica entra em jogo e a imagem perde nitidez. Se você precisa de precisão com aberturas maiores, use espelhos parabólicos em vez de esféricos. A parábola elimina essa aberração para raios paralelos ao eixo. Outro ponto: a fórmula não leva em conta a espessura do espelho. Em aplicações industriais ou de instrumentação óptica, onde o suporte tem relevância, isso importa. Para exercícios acadêmicos e projeto básico de montagens com espelhos côncavos e convexos pequenos, desconsidere e use as fórmulas diretamente.

Se quiser uma referência rápida para consulta, a NBR 8400 da ABNT trata de símbolos em desenhos técnicos que incluem representações de espelhos, mas para cálculos em si, o padrão é o tratado em livros como o Halliday e o Young & Freedman. Ambos usam a mesma convenção que descrevi aqui.

O que acontece quando você inverte a convenção de sinais

Isso é mais comum do que parece. Alguns estudantes memorizam a fórmula e aplicam com valores positivos sem prestar atenção se a imagem é real ou virtual. O resultado numérico aparece correto, mas o significado físico está errado. Você pode ter a resposta final com o módulo certo e ainda assim marcar a opção errada numa prova. A dica prática é: depois de calcular p', pergunte-se se faz sentido. Espelho convexo deu p' positivo? Algo está trocado. Espelho côncavo com objeto além do centro deu imagem entre F e C? Isso está certo. Se a imagem ficou além do centro, revise os sinais. Resumo sem resumo: as fórmulas dos espelhos esféricos são 1/f = 1/p + 1/p' e A = -p'/p. Decida a convenção de sinais antes de começar. Desenha os raios se tiver dúvida sobre a natureza da imagem. Verifica se o resultado é fisicamente coerente. E lembre que a aberraçāo esférica existe e pode invalidar o uso dessas fórmulas em configurações com grande abertura angular.
