A maioria dos alunos trava na hora de transformar uma equação horária em gráfico ou vice-versa. Eu já vi gente confundir gráfico posição-tempo com velocidade-tempo e não notar o erro nem na revisão. Vou explicar direto o que funciona, sem enrolação. O gráfico de movimento retilíneo uniformemente variado envolve três representações principais: posição versus tempo, velocidade versus tempo e aceleração versus tempo. Cada um deles diz algo diferente e, se você não souber qual está olhando, todas as conclusões vão para o lixo.

Entendendo o grafico de movimento retilineo uniformemente variado passo a passo

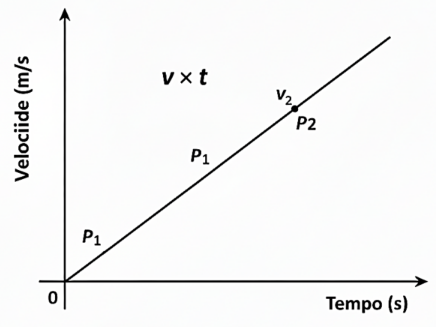

Comece sempre pela equação horária. Se você tem S = S + vt + ½at², o gráfico de posição versus tempo será sempre uma parábola. O vértice dessa parábola indica o instante de velocidade nula. Se a aceleração for positiva, a concavidade é para cima. Se for negativa, para baixo. Isso parece óbvio até você se deparar com um exercício onde S é negativo e a aceleração também é, e aí a parábola começa abaixo do eixo e sobe. A maioria erra na interpretação do deslocamento nesses casos. No gráfico velocidade-tempo, a função é do primeiro grau: v = v + at. A linha é reta. A inclinação dessa reta é a aceleração. O ponto onde ela corta o eixo vertical é a velocidade inicial. Se a reta estiver crescendo, a aceleração é positiva. Se estiver decrescendo, negativa. Simples, mas tem uma pegadinha que quase ninguém leva a sério. A área entre a curva do gráfico velocidade-tempo e o eixo dos tempos representa o deslocamento escalar. Área acima do eixo é deslocamento positivo. Área abaixo é negativo. Quando a reta cruza o eixo dos tempos, a partícula inverte o sentido do movimento. Muita gente acha que isso significa que ela parou completamente e não volta a se mover. Não significa. Significa apenas que, naquele instante, a velocidade é zero. A aceleração continua atuando.

No gráfico aceleração-tempo, tudo é constante. Uma linha horizontal. Se a aceleração for 2 m/s², a linha fica em y = 2 para todo o intervalo de tempo considerado. Parece redundante, mas é útil para confirmar que o movimento é realmente uniforme-variado e não tem variações de aceleração. Eu já perdi tempo identificando um erro em dados experimentais de laboratório por não ter verificado isso. Tínhamos uma rampa com um carrinho e o acelerômetro acusava pequenos picos na aceleração nos primeiros 0,2 segundos porque o sensor estava mal fixado. O gráfico velocidade-tempo parecia perfeitamente linear se você não olhasse com atenção. A correção foi descartar os primeiros 0,3 segundo de dados e refazer o ajuste linear. Cortou o erro sistemático de interpretação pela metade. Para construir o gráfico a partir da equação, o método mais rápido é escolher três valores de tempo, calcular as posições correspondentes e conectar os pontos com uma parábola suave. Para o gráfico de velocidade, dois pontos bastam porque é uma reta. Escolha t = 0 e t = algum valor interessante do problema. Calcule as velocidades nesses instantes. Trace a reta. Pronto.

Se o exercício pede para passar do gráfico para a equação, o caminho é invertido. No gráfico posição-tempo, identifique o vértice para achar o instante de velocidade zero. Use dois pontos quaisquer da parábola para montar um sistema e encontrar S e a. No gráfico velocidade-tempo, a inclinação dá a aceleração diretamente. A interseção com o eixo vertical dá v. Substitua na equação horária. Um detalhe que causa confusão constante: o gráfico de posição nunca tem segmentos retilíneos em MRUV. Se você vir uma linha reta no gráfico posição-tempo, o movimento é uniforme, não uniformemente variado. Confundir esses dois casos é o erro mais comum em provas. Eu vejo isso em correção de lista todo semestre. Outro ponto que vale destacar: unidades. Se o tempo estiver em segundos e a posição em metros, a aceleração vem em m/s². Se você misturar minutos com segundos ou quilômetros com metros, o gráfico pode parecer correto visualmente, mas os valores numéricos estarão errados. Sempre verifique antes de traçar.

Quando o problema envolve mais de um trecho com diferentes acelerações, como num movimento onde o corpo acelera, depois velocidade constante e finalmente desacelera, o gráfico posição-tempo terá trechos parabólicos intercalados com trechos retilíneos. O gráfico velocidade-tempo terá trechos horizontais e inclinados. Não tente encaixar tudo numa única parábola. Trate cada trecho separadamente e una os gráficos nos pontos de transição com cuidado para não criar descontinuidades impossíveis. O gráfico de MRUV é uma ferramenta básica, mas se você domina a relação entre os três gráficos — posição, velocidade e aceleração — consegue resolver a maioria dos problemas de cinemática sem depender de fórmulas decoradas. O segredo é entender o que cada curva representa geometricamente e fisicamente, não apenas memorizar que parábola significa aceleração constante.
