Grafico Movimento Uniformemente Variado

Posicionar os pontos e ajustar a curva não é o mesmo que entender o que está acontecendo

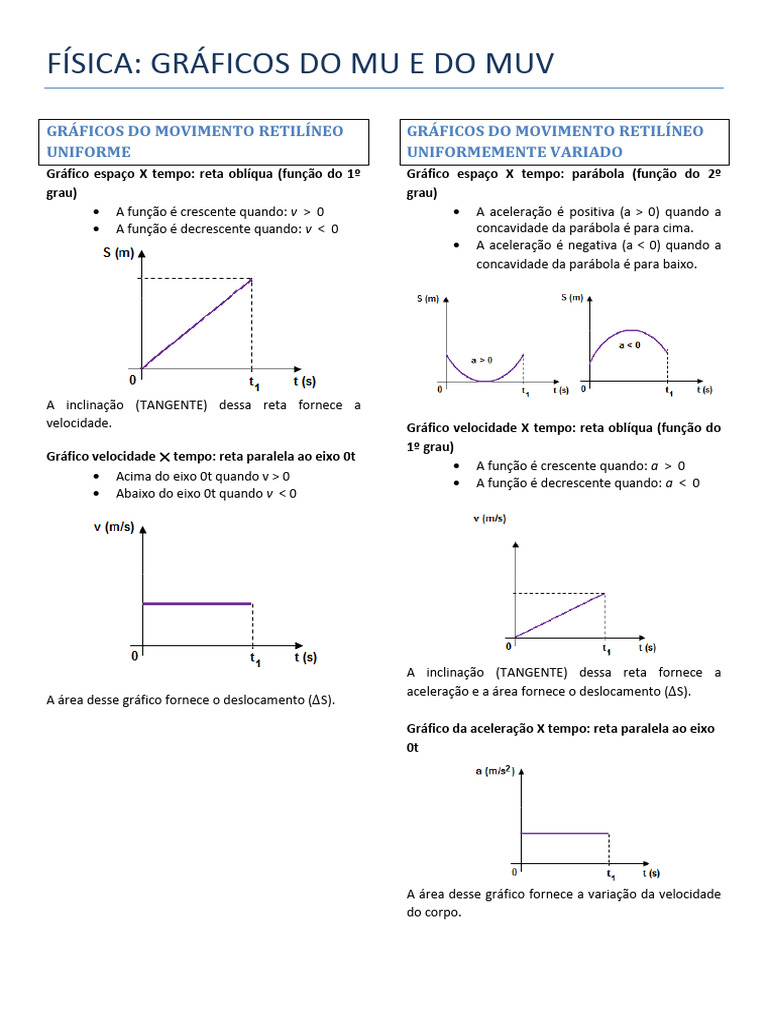

Muitos alunos copiam a fórmula da posição s = s + vt + ½at², digitam no Excel, geram o gráfico e acham que entenderam movimento uniformemente variado. A verdade é que a maior parte dos erros que eu vejo em correções de laboratório não vem da matemática em si, mas de um conjunto pequeno de decisões ruins nos primeiros minutos de montagem do gráfico. Se você quiser fazer isso direito, precisa começar pelo eixo e pela escala antes de pensar em fórmula alguma. Na prática, o gráfico de posição versus tempo num MUV é uma parábola. O gráfico de velocidade versus tempo é uma reta. O gráfico de aceleração versus tempo é uma linha horizontal. Parece óbvio, mas a maioria das pessoas que começa desenha só o primeiro e tenta extrair tudo dele, o que gera confusão constante entre velocidade inicial, variação de velocidade e aceleração. A velocidade num ponto específico não é a inclinação do segmento que conecta dois pontos distantes — é a inclinação da tangente naquele exato instante. Quem confunde isso lê gráficos errados o tempo todo.

Como construir um grafico movimento uniformemente variado passo a passo

Vamos direto ao procedimento que funciona na maioria dos casos, sem rodeio. Primeiro, separe os dados. Você precisa de pares (t, s), e se tiver, também (t, v). Métrica por métrica, anotadas com a unidade correta. Se estiver usando sensor de movimento ou photogate, exporte os dados brutos e não confie no resultado já processado pelo software do equipamento — ele muitas vezes aplica suavização automática que distorce os pontos de inflexão. Segundo, defina os eixos. No gráfico posição-tempo, tempo no eixo horizontal, posição no vertical. No gráfico velocidade-tempo, tempo no horizontal, velocidade no vertical. Isso é importante porque a inclinação tem significado físico diferente em cada um deles, e inverter os eixos torna a leitura completamente equivoca. Terceiro, escolha a escala. A regra prática que eu uso: o gráfico deve ocupar pelo menos 70 por cento da área útil do papel ou da tela. Escalas muito apertadas escondem o comportamento real; escalas muito abertas perdem resolução nos pontos importantes. Se o intervalo de tempo vai de 0 a 5 segundos e as posições vão de 0 a 50 metros, use eixos que vão de 0 a 5,5s e 0 a 55m, nao de 0 a 10 e 0 a 100, sobrando metade da folha em branco.

Quarto, plotar os pontos com cuidado. Marque cada par (t, s) com um ponto visível, preferencialmente um pequeno circulo vazio ou uma cruz. Nao conecte os pontos com segmentos de reta como se fossem um polígono — isso sugere erroneamente que o movimento foi linear entre as medições. O que voce espera é um conjunto de pontos que se alinham ao redor de uma curva suave. Quinto, ajustar a curva. Para o gráfico posição-tempo no MUV, o ajuste é quadratico. No Excel ou em qualquer planilha, use uma tendencia polinomial de grau 2. O coeficiente angular do termo t² será igual a a/2, onde a é a aceleração. Entao, para recuperar a aceleracao multiplique esse coeficiente por 2. Se o ajustador devolver algo como s = 1,2t² + 3,5t + 0,8, sua aceleracao e 2,4 m/s², sua velocidade inicial e 3,5 m/s e sua posicao inicial e 0,8 m. Simples assim, desde que os dados sejam realmente de MUV. Sexto, valide com o gráfico velocidade-tempo. Aqui o ajuste é linear, porque a velocidade varia proporcionalmente ao tempo: v = v + at. A inclinação da reta resultante deve ser igual ao valor de aceleração que voce obteve no passo anterior. Se nao for, algo esta errado nos dados ou na suposicao de que o movimento e uniformemente variado. Na minha experiencia, essa discrepancia acontece com mais frequencia do que se imagina.

Quando eu estava orientando relatatórios de fisica Experimental, um caso specifico que ficou na memoria envolveu alunos que usaram um trilho de ar com carrinho e cronometragem manual com sensor de porta. Os dados de posicao-showavam uma tendencia quadratico perfeita, mas quando calculei a velocidade pelo metodo das diferenças finitas, v[i] = (s[i+1] - s[i-1]) / (t[i+1] - t[i-1]), a reta resultante tinha um leve desvio sistematico: os pontos de velocidade nos instantes finais eram consistentemente maiores do que o previsto pelo ajuste quadratico. O problema nao estava na fórmula, mas no atrito residual do trilho que aumenta com a velocidade do carrinho — literalmente nao era MUV puro, era um movimento com acceleracao decrescente. A solucao foi restringir a análise aos primeiros 60% dos dados, onde o atrito ainda nao afetava significativamente a aceleração, e refazer o ajuste. Isso mudou o valor de a de 2,41 m/s² para 2,33 m/s², um diferença pequena em numero absoluto mas crucial para a interpretação fisica correta.

O que os livros normalmente nao destacam sobre graficos de MUV

Um ponto que gera bastante confusao e que pouca gente ensina direito: a area sob a curva no grafico velocidade-tempo representa o deslocamento, sim, mas isso vale tanto para retas quanto para curvas. A armadilha e que muitos estudantes tentam calcular a area usando a formula do triângulo ou do trapézio sem verificar se a curva realmente começa ou termina no eixo. Se o grafico de velocidade nao cruza o eixo do tempo dentro do intervalo analisado, a area total e um trapézio, nao um triangulo. Errar isso leva a deslocamentos errados e, consequentemente, a conclusoes fisicas equivocadas. Outro detalhe pratico diz respeito ao grafico aceleracao-tempo. Todo mundo sabe que a aceleracao e constante no MUV, entao o grafico e uma reta horizontal. O que muita gente nao percebe e que erros sistemáticos nos instrumentos podem fazer essa reta parecer horizontal quando nao esta. No meu caso, usando um sensor de aceleracao magnetico de baixa precisao, a leitura flutuava em torno de 0,15 m/s² mesmo quando o carrinho estava praticamente em repouso no trilho nivelado. Se voce nao medir esse ruído de fundo e subtraí-lo dos dados, sua acceleracao final estara enviesada. A correcao e simples: realize uma medição em repouso antes de começar o experimento, anote o valor medio do ruido e desconte de todas as leituras. Isso economiza horas de refazimento de relatorios. O grafico movimento uniformemente variado tambem pode ser usado para detectar quando o movimento nao e mais uniformemente variado. Se o grafico velocidade-tempo, que deveria ser uma reta, começar a curvar-se visivelmente, isso indica que a aceleracao esta mudando. Neste ponto, ajustar uma parabola aos dados de posicao ja nao faz sentido fisico, e a melhor abordagem e analisar o movimento em trechos menores, tratando cada trecho como aproximadamente uniforme, ou partir para diferenciacao numerica dos dados de posicao para obter a velocidade instantanea e depois analisar a variacao da aceleracao. Nao existe atalho aqui.

Erros frequentes que valem nota de negativo

Dar titulo generico como "Grafico de Movimento" quando o grafico e especificamente de MUV. Titulos devem informar exatamente o que esta sendo representado: "Grafico Posicao x Tempo — Movimento Uniformemente Variado". Isso nao e burocracia, e clareza que o corretor ou o leitor profissional espera ver. Usar escala logaritmica nos eixos sem justificativa. Escala log e util para dados exponenciais ou potencias, nao para parabolass e retas lineares. Em MUV, a escala linear e a correta em praticamente todos os casos. Anotar a equacao do ajuste com apenas dois algarismos significativos quando os dados originais tem tres ou quatro. O ajuste quadratico que eu mostrei acima com coeficientes 1,2; 3,5; 0,8 deve ser reportado como 1,20; 3,50; 0,80 se as medidias originais tiverem essa precisao. Perder casas decimais no ajuste esconde a precisao real do experimento.

Nao reportar o coeficiente de determinação R² do ajustamento. Ele diz o quanto a curva escolhida explica a variabilidade dos dados. Um R² de 0,99 e excelente para MUV; um R² de 0,85 deve levantar suspeitas imediatas sobre a natureza do movimento ou sobre a qualidade dos dados coletados. Anotar esse valor na legenda do grafico leva cinco segundos e demonstra criterio analitico. Em resumo, a construcao de um grafico de movimento uniformemente variado e um processo que exige cuidado desde a definicao dos eixos ate a validacao cruzada entre posicao, velocidade e aceleracao. A teoria e direta, mas a aplicacao pratica revela armadilhas que so aparecem depois que voce erra algumas vezes. O grafico em si nao mente — o erro esta quase sempre em como escolhemos representá-lo.
