Imagem De Solidificação

O que é imagem de solidificação na prática

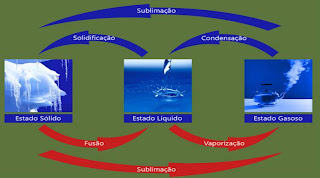

Você já tentou identificar defeitos internos num material fundido e não conseguia ver nada a olho nu? Eis o problema: a estrutura do grão, as microtrincas e a segregação de impurezas ficam escondidas dentro da peça até ela falhar em serviço. A imagem de solidificação nada mais é do que a representação visual do momento em que um material passa do estado líquido ao sólido, capturada por métodos como raios-X, ultrassom, termografia ou microscopia eletrônica. Dependendo da técnica e do equipamento, dá pra enxergar desde a frente de solidificação até porosidade interna com resolução na casa dos micrômetros. O que a maioria dos manuais não conta é que a qualidade da imagem depende menos do aparelho em si e mais de como você prepara a amostra e ajusta os parâmetros. Um erro comum é confiar no preset padrão do software e esperar resultado profissional. Na prática, você vai precisar ajustar tempo de integração, ganho do detector e, às vezes, fazer vários scans para construir uma reconstrução confiável. Leva mais tempo no início, mas evita retrabalho caro depois.

Como extrair imagem de solidificação passo a passo

Primeiro, defina o que você quer analisar. Solidificação rápida de ligas de alumínio, por exemplo, gera dendritas finas que exigem alta resolução. Já estruturas macroscópicas de fundição em arena permitem técnicas mais simples. Escolha a técnica com base nisso. Se for usar raios-X computacional (micro-CT), o fluxo geral é: montar a amostra no suporte, fazer um scan de contorno para definir o volume de interesse, ajustar a tensão e a corrente do tubo conforme a densidade do material, e capturar centenas de projeções enquanto a amostra gira. Após o scan, aplique reconstrução por retroprojeção filtrada ou algoritmos iterativos se o material tiver alta atenuação. A fase de pós-processamento inclui correção de anel, remoção de ruído e segmentação para isolar fases distintas. Para análise térmica acoplada, use termografia de infravermelho simultaneamente ao resfriamento. Isso permite mapear a frente de solidificação em tempo real. O desafio aqui é a emissividade da superfície — metais polidos refletem radiação e distorcem a leitura. Aplique tinta ou fita de alta emissividade, ou então calibrie com um referência conhecida antes de começar.

No meu caso, tive um problema específico com amostras de liga de alumínio ADC12 onde os artefatos de anel no micro-CT dificultavam a identificação de microporos. A solução foi combinar reconstrução com filtro ram-lak modificado e aplicar correção de anel baseada em projeções de ar vazio. Depois disso, a detecção de poros ficou confiável em diâmetros acima de 20 micrômetros.

Pegadinhas e limitações que ninguém avisa

A principal restrição técnica é o trade-off entre resolução e tamanho do campo de visão. Equipamentos de laboratório geralmente oferecem resolução de 1 a 10 micrômetros, mas o volume analisado fica limitado a poucos milímetros. Para peças maiores, você precisa fazer mosaico de scans, o que introduz erros de alinhamento se a amostra mover durante a aquisição. Outro ponto cego é a dificuldade de imagear materiais com alta absorção de raios-X sem aumentar a dose. Quanto mais denso o material, mais radiação você precisa injetar, e isso pode causar dano térmico ou alteração microestrutural na amostra. Para ligas pesadas de titânio ou níquel, considere usar fontes de síncrotron se disponíveis, ou então reduzir a espessura da amostra com maquinagem precisa. A técnica também não captura tudo. Imagem de solidificação por raio-X mostra densidade, não composição química. Se você precisa distinguir fases como ferrita e austenita em aços inoxidáveis, combine com EDS ou difração de nêutrons. Sem isso, risqué interpretar regiões claras e escuras como defeitos quando na verdade são apenas diferenças de fase.

Softwares e recursos práticos

Para reconstrução 3D, o Avizo e o Dragonfly são opções comerciais consolidadas. Para workflows abertos, o ImageJ com plugins de reconstrução CT e o Tomography no Python oferecem resultados competentes. O pacote PyTom também é útil para reconstrução iterativa com regularização. Se o foco for simulação de solidificação acoplada à imagem, bibliotecas como OpenFOAM com módulos de fundição e Comsol permitem modelar o campo térmico e sobrepor dados experimentais. O custo de licenciamento do Comsol é alto, mas o OpenFOAM é gratuito e roda em Linux com boa estabilidade. Para quem busca imagens de referência ou datasets publicados, repositórios como o NIST Digital Libraries e o Proteins Web hospedam volumes de micro-CT de ligas metálicas. Também há artigos recentes disponibilizando dados brutos no Mendeley Data sob licença aberta.

Quando a técnica não serve

Imagem de solidificação não é bala de prata. Se seu objetivo é controlar propriedades mecânicas em produção em larga escala, métodos destrutivos como metalografia convencional ainda são mais rápidos e baratos por amostra. A imageação 3D justifica-se quando a peça é crítica, o defeito é interno e a inspeção 100% é inviável por custo ou tempo. Também não funciona bem para materiais muito finos ou camadas superficiais — a penetração do feixe limita a análise a volumes internos. Nesse caso, opte por microscopia óptica de seção transversal ou MEB com preparação adequada de polisamento eletrolítico.

Links úteis para começar

Manuais técnicos de fabricante: Zeiss, Bruker e Thermo Fisher disponibilizam guias de aquisição e reconstrução nos sites oficiais. Documentação open source: o repositório do ImageJ contém plugins dedicados a tomografia. O tomopy no PyPI é outra opção leve para pipelines customizados. Artigos de revisão: busque por "solidification imaging metals micro-CT review" no Google Scholar. Há papers que comparam diretamente resolução, custo e tempo de análise entre as principais técnicas disponíveis em 2024-2025.
