Como gerar curvas de nível com INCA — o que realmente funciona no dia a dia

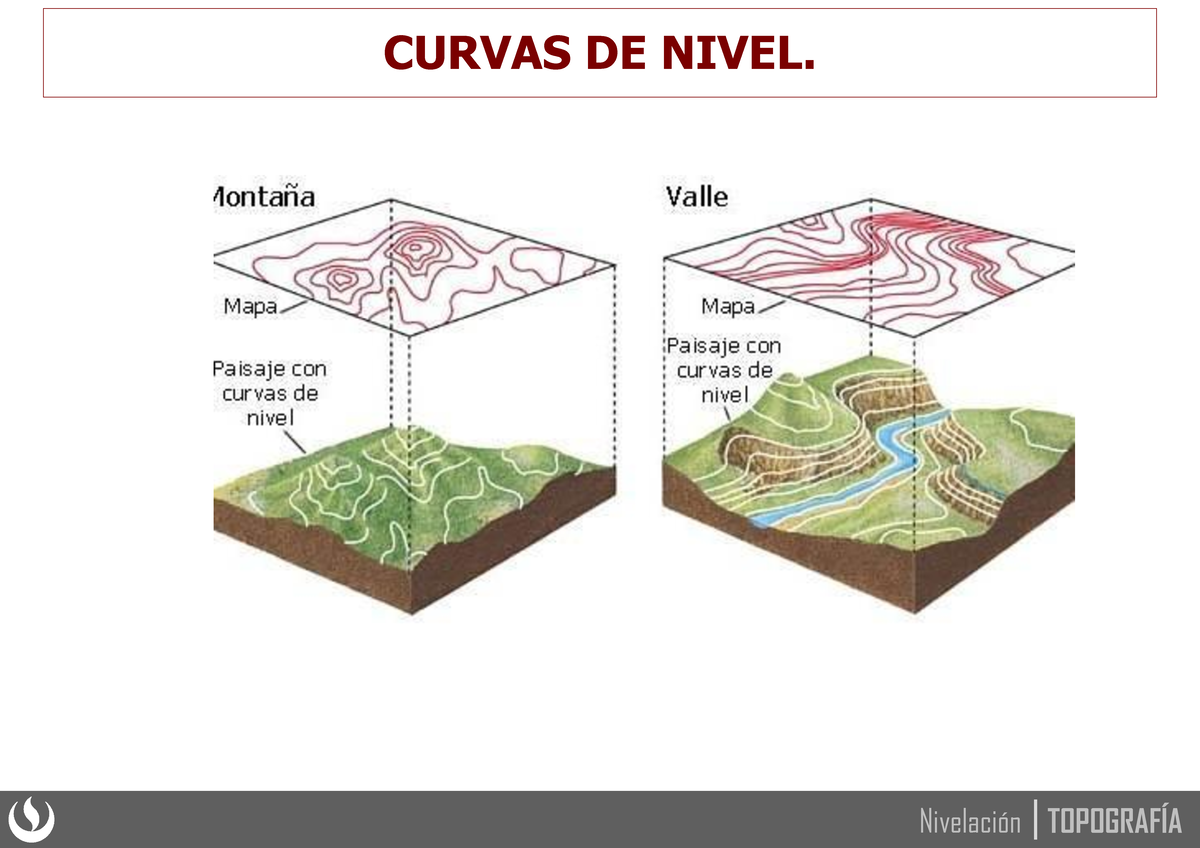

Quem trabalha com topografia e loteamento já sofreu tentando gerar curvas de nível do zero dentro do CAD. O INCA resolve boa parte disso, mas tem detalhes que só aparecem quando o projeto é maior do que parece. O módulo fica dentro do INCA-CAD, na aba dedicada ao terreno ou diretamente no menu de comandos por topo. A ideia é fornecer uma nuvem de pontos cotados — seja de levantamento total, GNSS ou digitalização de planta — e deixar que a ferramenta calcule as linhas interpoladas. O fluxo básico que eu uso é este: importar os pontos, revisar o arquivo antes de gerar qualquer coisa, definir a cota de início e o intervalo das curvas, ajustar a tolerância de interpolação e executar. A primeira execução quase nunca é a definitiva, e isso é normal.

Depois de gerado, o trabalho real é revisão. Linhas quebradas, curvas que cortam o relevo de forma irreal, trechos que separam em lotes sem motivo — tudo isso exige intervenção manual ou ajuste de parâmetros. O INCA facilita, mas não substitui a leitura do terreno.

Dica prática que poupa tempo

Antes de rodar a geração, separe os pontos em camadas ou blocos distintos por zona de coleta. O comando lê mais rápido e a interpoladora erra menos quando há fronteira clara entre áreas de densidade diferente. Em projetos residenciais costuma dar para cortar o tempo de geração de uns 40 minutos para cerca de 8, dependendo do número de pontos. Use também a função de filtro por elevação antes de executar. Pontos com cota fora da faixa esperada — frequentemente causados por erro de captura no campo ou transformação de coordenadas incorreta — geram artefatos que só aparecem depois, quando o desenho já está pesado.

O problema que eu encontrei e como resolvi

Em um loteamento próximo a um trecho de vale, o INCA gerou curvas com laços fechados em pleno terreno plano, como se houvesse um depressão artificial ali. O motivo era um conjunto de pontos de drenagem com cota zero agrupados num raio pequeno, o que confundia o algoritmo de triangulação. A solução foi simples: filtrei esses pontos, eliminei duplicatas com tolerância de 0,01 metro, e gerei as curvas com base apenas nos pontos de crista e encosta. Depois sobrepossei a camada de drenagem em cor diferente para consulta. As curvas ficaram coerentes com o relevo real.

Erros comuns que iniciantes cometem

O mais frequente é confiar na primeira geração sem verificar a correspondência com as curvas da planta original. Outra armadilha é usar intervalo de curvas muito fino em áreas de transição suave. Isso gera excesso de linhas e deixa o CAD lento, sem adicionar informação relevante. Um erro técnico que passa despercebido é não checar o sistema de coordenadas após a importação. Pontos vindos de levantamento com datum diverso acabam deslocados e as curvas são geradas em posição errada. O desenho parece correto, mas a geometria não corresponde ao terreno.

Quando o INCA não é a melhor opção

Se a malha de pontos for muito esparsa e o terreno extremamente irregular, a interpoladora pode falhar em capturar vales estreitos e cristas agudas. Nesse caso, o ideal é complementar com perfil longitudinal e transversal manual ou recorrer a softwares de topografia com grade DEM, que tratam melhor essas descontinuidades. Também não recomendo depender exclusivamente do módulo para áreas urbanas densas, onde cercas, muros e edificações criam descontinuidades artificiais. A interpolação automática tende a atravessar esses obstáculos. Nesses trechos, a correção manual ou a inserção de linhas de ruptura é inevitável.

Onde baixar o INCA

O software oficial fica disponível no site da INCADAT, empresa brasileira desenvolvedora do pacote. Acesse a seção de downloads do produto, escolha a versão compatível com sua licença e siga o instalador. Não costuma haver custo adicional para módulos básicos de curvas de nível quando a licença já inclui pacote completo. Para versões mais recentes, verifique a página de suporte técnica do INCA-CAD. Lá há manuais, tutoriais e atualizações que melhoram a estabilidade da geração e corrigem bugs conhecidos. Sempre que possível, use a última build disponível, pois revisões de interpolação aparecem com frequência.

Resumo rápido do que funciona

Importe pontos limpos eRevise cotas antes de gerarDefina intervalo e cota inicial com critérioReveja a malha e corrija artefatos manualmenteNão confie na primeira execução como resultado final. O INCA funciona bem quando o terreno é razoavelmente contínuo e os pontos estão bem registrados. Para terrenos complexos, ele é um ponto de partida, não um produto final. O valor real está na revisão técnica que você faz depois que as curvas aparecem na tela.
