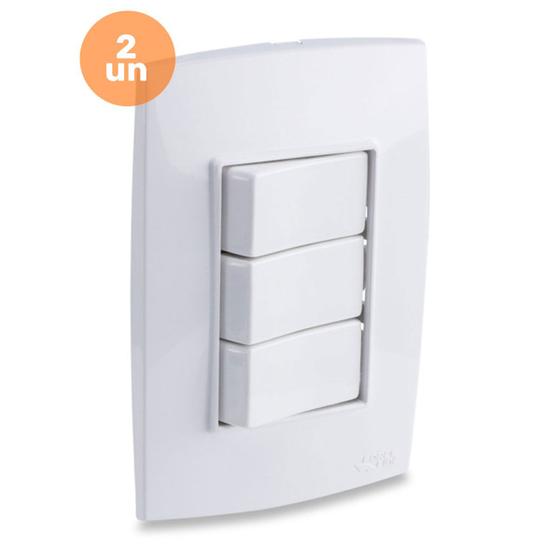

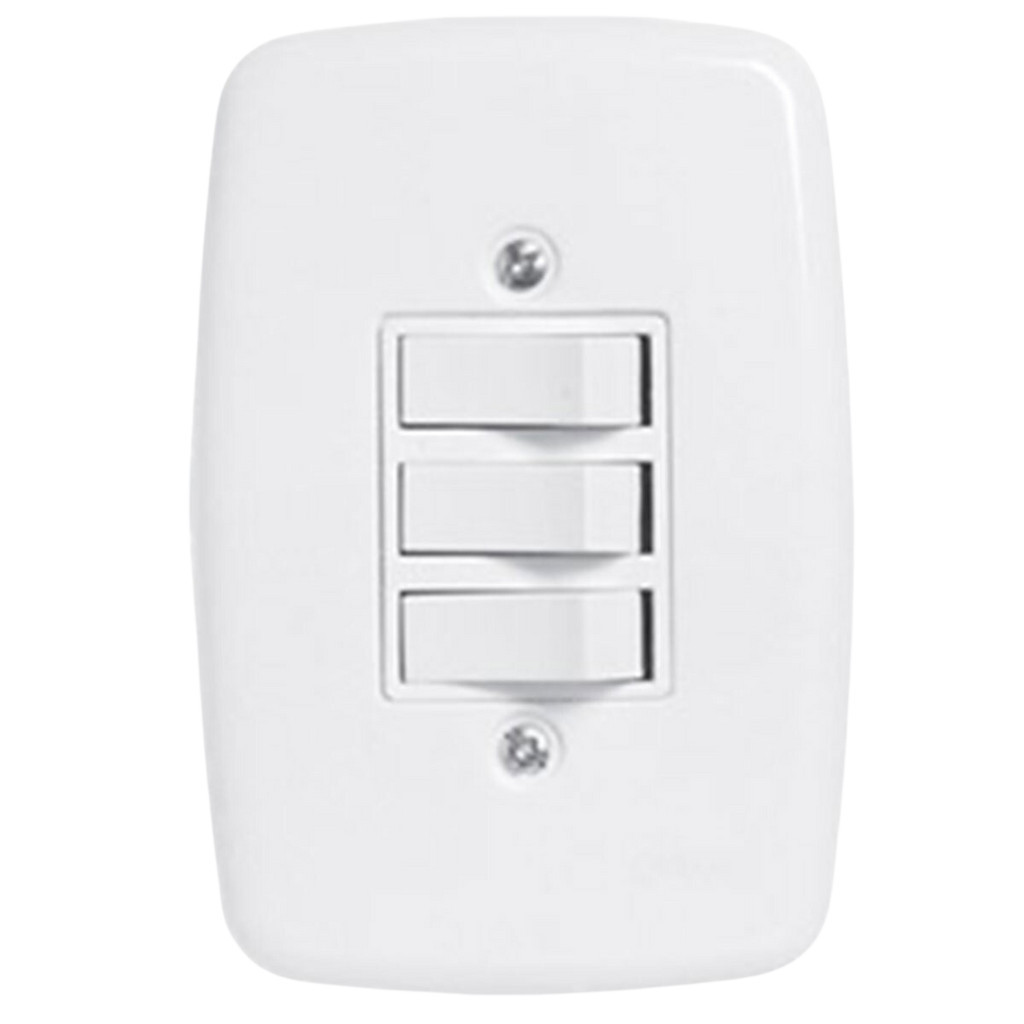

Interruptores three way triplo na prática: o que funciona e onde você erra

Todo mundo acha que instalar um interruptor three way triplo é complicado porque não entende o diagrama. A verdade é que o problema nunca é a lógica — é o cabeamento que o eletricista fez na caixinha de passagem cinco anos atrás. Se você já viu aquele monte de fios amarelos misturados numa caixa que parece ter sido aberta num acesso de raiva, sabe do que eu falo. O conceito básico é simples: três pontos de comando controlando uma mesma carga luminosa. Dois interruptores three way (os de alavanca com três bornes — comum, auxiliar 1 e auxiliar 2) e, no meio, um interruptor intermediário. Em teoria, qualquer ponto pode ligar ou desligar a luz. Na prática, o interruptor intermediário pode ser substituído por dois three way novamente se a fiação permitir, mas isso complica a coisa desnecessariamente. Fique com um intermediário no meio para três comandos. É o padrão que funciona.

Como instalar um interruptor three way triplo sem perder tempo

Primeiro, verifique qual é a fase. Desligue o disjuntor, abra todas as caixas envolvidas — as das caixas de passagem e as dos próprios interruptores — e use um multímetro para achar o fio vivo. Muitos gente pula essa etapa porque "já sabe de cor". Isso é o jeito mais rápido de voltar no dia seguinte para acertar o que foi ligado errado na primeira vez. A ligação correta funciona assim: a fase entra no comum do primeiro three way. Os dois fios auxiliares (hotes) vão até os bornes correspondentes do interruptor intermediário. Do intermediário, saem dois fios que voltam ao terceiro interruptor — que também é um three way — nos seus bornes auxiliares. O comum do terceiro three way vai até a carga, e o neutro é conectado diretamente ao ponto de luz. O erro mais frequente que eu vejo em obra é conectar o neutro no lugar de um dos hotes achando que "fecha o circuito". O interruptor não funciona assim. Neutro e fase são caminhos diferentes. Se você colocar neutro num borne auxiliar, simplesmente não vai haver potencial variável nos fios de controle. A luz fica apagada e o interruptor parece morto. Já perdi meia hora debugando isso num apartamento em Santo Amaro, e quando chequei a caixa de passagem, havia um neutro azul amarrado num dos hotes sem motivo. Tirei esse nó, restabeleci a ligação correta e pronto.

O intermediário usado num triplo é o tipo cruzado — quatro bornes. Ele inverte o estado dos hotes quando chaveado, permitindo que o terceiro ponto de comando alterne o circuito sem depender do estado dos outros dois. Se você tentar usar um interruptor comum (de um pólo) como intermediário, o sistema não vai funcionar. Não adianta insistir. Troque pelo modelo certo. Uma coisa que quase ninguém menciona: a ordem dos fios hote não importa desde que estejam consistentes entre os três interruptores. Se no primeiro three way o fio vermelho for o auxiliar 1, pode ser o auxiliar 1 no intermediário e no terceiro também, sem cruzar. Alguns instaladores inverte propositalmente para testar, o que gera confusão desnecessária. Deixe tudo na mesma sequência desde o início. Sobre marca e modelo, prefira interruptores com bornes de pressão ou parafuso duplo. Bornes tipo mola baratinhos soltam fios flexíveis de seção pequena com o tempo, especialmente em circuitos de iluminação que sofrem picos de corrente na partida de lâmpadas fluorescentes compactas e drivers de LED. Use cabo 2,5mm² para a alimentação e o retorno de carga. Para os hotes, 1,5mm² resolve sem superdimensionar.

Há uma limitação prática que muitas pessoas ignoram: se a distância entre os pontos de comando for maior que 30 metros, a capacitância dos fios hote pode causar iluminação residual em lâmpadas LED mesmo desligadas. O problema é real e aparece com frequência em casas grandes. A solução é usar um capacitor de bleeder de 100nF entre fase e neutro na caixa de luz, ou trocar por interruptores com indicador LED integrado no corpo do aparelho, que drena a corrente parasita. Também é importante saber quando não usar essa configuração. Se você precisa de controle de quatro pontos ou mais, a solução com apenas interruptores three way e intermediários fica impraticável. Aí o caminho é usar relés de pulso (módulo push-to-make) ou investir em automação como KNX, Lutron ou similares. Interruptor three way triplo tem utilidade clara em corredores, escadas e quartos com duas portas — lugares onde três comandos fazem sentido. Em qualquer outro cenário, está sobrando. Se você estiver substituindo um interruptor three way triplo existente e souber exatamente quais bornes são quais no aparelho novo, a troca leva cerca de dez minutos por ponto. Se precisar refazer a fiação por engano anterior, espere de quarenta minutos a uma hora e meia, dependendo do acesso às caixas. Caixas embutidas em drywall com acabamento pronto dobram esse tempo porque exigem abertura e reparo posterior.

Cabe um aviso final: não misture interruptor three way com interruptor quatro vias na mesma função. São coisas diferentes. O three way é o borne comum mais dois auxiliares. O quatro vias (ou intermediário propriamente dito) tem quatro bornes de passagem. Um terceiro three way sozinho, sem intermediário no meio, controla dois pontos, não três. Confundir esses termos na hora de comprar o material é o erro mais comum em revendas. Anote os nomes corretos antes de ir à loja. A instalação em si é direta quando a fiação existe. O trabalho real está em identificar e corrigir o que foi feito errado antes. Verifique sempre antes de fechar a caixa. Um teste com multímetro em escala de continuidade e tensão resolve duvidas que, se passarem despercebidas, aparecem como problema depois que o forro já está instalado.
