Como funciona ligação em série e paralelo na prática

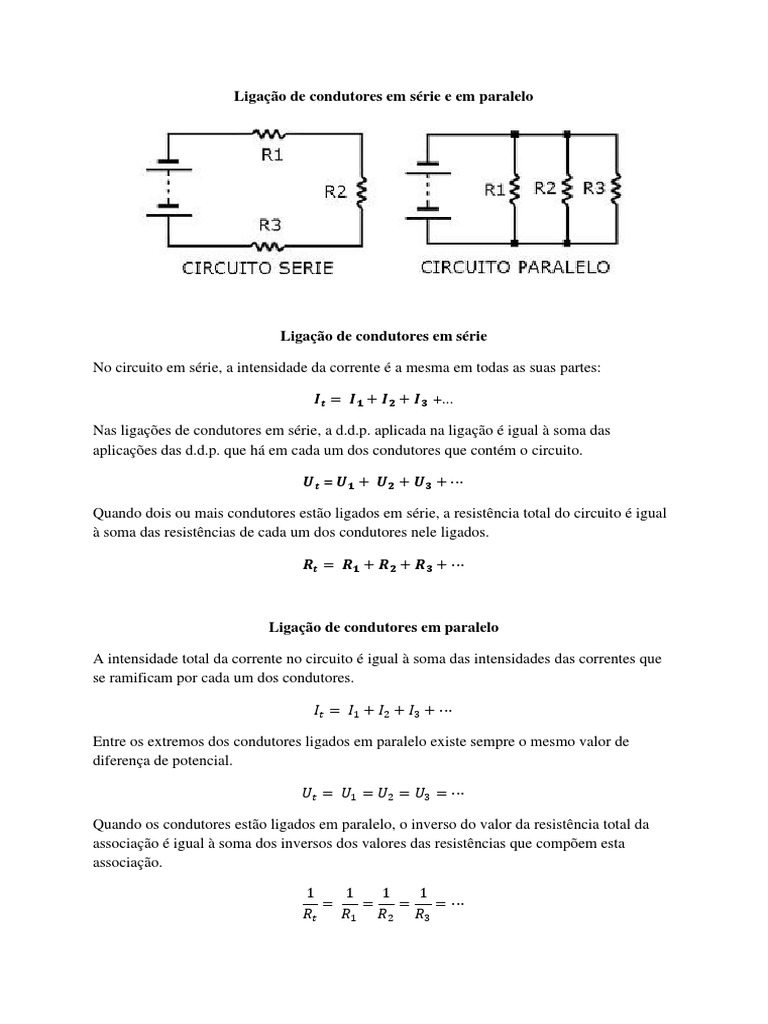

Vamos direto. A diferença entre ligação em série e paralelo é mais importante do que a maioria dos iniciantes percebe. Você já deve ter visto esquemas que funcionam nos papel mas falham quando vão para o circuito real. Isso geralmente acontece por causa de ligações mal calculadas ou componentes mal distribuídos. Na ligação em série, os componentes são dispostos em uma única trayectoria. A corrente elétrica passa por todos eles sequencialmente. Se você tem três resistores em série, a mesma corrente que sai da fonte passa pelo primeiro, depois pelo segundo, e finalmente pelo terceiro. A tensão total se divide entre os componentes. O cálculo é simples: R_total = R1 + R2 + R3. Parece fácil, mas é aí que as coisas começam a dar errado na prática. Eu já passei por um problema específico com uma instalação de iluminação em série que eu fiz há alguns anos. Coloquei dez lâmpadas LED de 12V em série ligadas a uma fonte de 120V. No papel, funcionava perfeitamente. Na prática, uma lâmpada queimou e todas apagaram. A fonte de alimentação que eu tinha não era estável o suficiente e a queda de tensão em cada componente variava porque as lâmpadas não tinham tolerância idêntica. O que eu fiz foi trocar para uma configuração em paralelo com resistor limitador individual para cada lâmpada. A solução foi mais cara e mais complexa, mas funcionou.

Entendendo a ligação em serie e paralelo de verdade

Na ligação em paralelo, cada componente tem seu próprio caminho direto para a fonte. A tensão é a mesma em todos os ramos, mas a corrente se divide. Se você conecta três resistores em paralelo ligados a uma fonte de 12V, cada resistor recebe exatamente 12V. A corrente total é a soma das correntes individuais. O cálculo da resistência equivalente é 1/R_total = 1/R1 + 1/R2 + 1/R3. Esse é o ponto que a maioria dos manuais não explica bem: em paralelo, você não soma resistências, você soma condutâncias. Aqui vai uma coisa que quase ninguém conta sobre circuitos em paralelo. Quando você adiciona mais ramos, a corrente total aumenta, mas a tensão em cada ramo permanece estável. Isso é ótimo para iluminação e dispositivos que precisam funcionar independentemente. Mas tem um custo: a fonte precisa fornecer mais corrente. Se a sua fonte não aguenta, a tensão cai em todos os ramos juntos. Eu já vi gente usar fonte de 500mA alimentando dez módulos em paralelo e depois se perguntar por que tudo funcionava de forma intermitente. A fonte entrava em proteção de sobrecarga constantemente. O problema não era a ligação, era a capacidade da fonte. A ligação mista, que combina série e paralelo, é onde a maioria das pessoas trava. Um exemplo comum é um circuito com dois grupos de resistores em série, onde esses grupos estão conectados em paralelo entre si. Para resolver, você simplifica um grupo de cada vez. Primeiro calcula a resistência equivalente de cada ramificação em série, depois aplica a fórmula de paralelo. Nada surpreendente, mas requer atenção aos detalhes. Eu costumo fazer isso passo a passo, anotando cada valor intermediário, porque esquecer um detalhe gera erros que levam horas para serem encontrados em circuitos maiores.

Outro ponto que merece atenção: em ligação em série, se um componente falha, o circuito inteiro para. Isso é tanto vantagem quanto desvantagem. Em sistemas de segurança, isso é útil porque uma falha é imediatamente detectada. Em sistemas normais, é um incômodo. Já em paralelo, um componente defeituoso não interrompe os outros. Porém, se houver um curto-circuito em um ramo, a corrente pode aumentar perigosamente nos demais ramos se não houver proteção adequada. Fusíveis ou disjuntores por ramo são recomendados, mas muitos projetos caseiros pulam essa etapa. Quando se trata de capacitores, a lógica se inverte. Em série, a capacitância total diminui. A fórmula é 1/C_total = 1/C1 + 1/C2 + 1/C3. Em paralelo, as capacitâncias somam diretamente. Isso é contra-intuitivo para quem só memorizou os resistor, mas faz sentido se você pensar que capacitores em série aumentam a distância entre as placas efetivas, reduzindo a capacitância. Já capacitores em paralelo aumentam a área efetiva das placas, elevando a capacitância. Para indutores, a regra volta a ser igual à dos resistores. Em série, somam-se. Em paralelo, usa-se o produto sobre a soma para dois indutores ou a fórmula inversa para três ou mais. Na prática, indutores em paralelo são menos comuns porque a maioria das aplicações exige indutância fixa e previsível, e a tolerância dos indutores costuma ser alta o suficiente para tornar a combinação em paralelo imprecisa sem ajuste fino.

Se você quer praticar, existem simuladores online gratuitos que ajudam muito. O Falstad Circuit Simulator é um deles. Ele permite montar circuitos simples e ver o fluxo de corrente em tempo real. Eu uso esse simulador quando preciso visualizar rapidamente como uma configuração se comporta antes de montar algo fisicamente. Leva cerca de cinco minutos para testar uma configuração que levaria trinta minutos para montar na bancada. Agora, se você está começando do zero, recomendo pegar um kit básico de prototipagem. Resistores de valores conhecidos, uma fonte ajustável, um multímetro e uma breadboard. Monte circuitos simples primeiro. Meça a tensão em cada componente e compare com o cálculo teórico. A diferença entre o valor calculado e o medido é normal e geralmente fica entre 5% e 10% dependendo da qualidade dos componentes. Se a diferença for maior que isso, verifique as conexões. Conexões soltas na breadboard são a causa número um de leituras estranhas. O que eu quero deixar claro aqui é que ligação em série e paralelo não é só teoria. É algo que você encontra o tempo todo, desde um circuito simples de LED até a distribuição elétrica de uma casa. Entender como a corrente e a tensão se comportam nesses dois arranjos vai evitar problemas sérios. Erros de dimensionamento podem levar a superaquecimento, queima de componentes e até riscos de incêndio em instalações residenciais. Não pule essa parte.

Se quiser se aprofundar mais no assunto, há tutoriais e documentos técnicos disponíveis na internet sobre o tema. Uma busca por "ligação em serie e paralelo" vai trazer muitos materiais úteis. O importante é colocar a mão na massa e testar. A teoria faz sentido só quando você vê na prática funcionando.
