Linha De Campo Eletrico

Como desenhar e interpretar linhas de campo elétrico na prática

Você já tentou explicar isso para um aluno do ensino médio e percebeu que ele desenha as linhas como se fossem raios saindo de um sol? É comum. O problema é que a maioria dos professores só mostra o exemplo clássico da carga pontual isolada e acha que está pronto. Na hora da prova ou do trabalho de laboratório, o aluno se perde. Linha de campo elétrico é uma representação gráfica da direção e sentido do vetor campo elétrico em cada ponto do espaço. Não é algo que existe fisicamente. É uma ferramenta visual. Você traça linhas tangentais à direção do campo elétrico e o espaçamento entre elas indica a intensidade: quanto mais juntas, mais forte o campo naquele local. O conceito foi introduzido por Faraday no século XIX. Ele queria uma forma intuitiva de visualizar forças que atuavam à distância. Até hoje usamos isso em livros didáticos e em provas, mas pouca gente entende o que realmente significa na prática.

Regras básicas para traçar corretamente

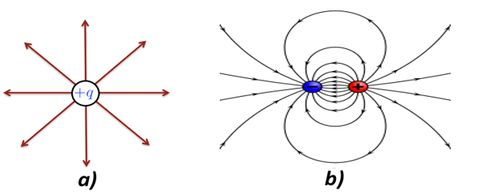

Primeiro: as linhas sempre saem de cargas positivas e entram em cargas negativas. Isso é fundamental. Segundo: o número de linhas que partem de uma carga positiva é proporcional ao módulo dessa carga. Se você tem +2Q e -Q, o positivo deve ter o dobro de linhas saindo dele. Terceiro: linhas nunca se cruzam. Se duas linhas se cruzassem, isso significaria que o campo elétrico teria duas direções diferentes no mesmo ponto, o que é fisicamente impossível. Outra coisa importante: o campo elétrico em qualquer ponto é tangente à linha de campo nesse ponto. Você pode verificar isso usando um teste com pó de ferro ou sementes de grama em óleo, o que fizemos no laboratório na universidade. As sementes se alinham ao longo das linhas, mostrando visualmente o que a matemática prevê.

Problema real que encontrei no laboratório

Uma vez precisei montar um experimento com duas cargas de sinais opostos bem próximas. A teoria diz que as linhas devem sair de uma e entrar na outra, curvando-se no espaço. Na prática, quando as cargas estão muito perto, o campo se torna extremamente não uniforme na região intermediária. Eu estava tentando medir a intensidade do campo com um sensor e os valoresavam oscilar de forma imprevisível. A solução foi usar malha computacional mais refinada na região entre as cargas. Em vez de tentar calcular manualmente, usei o método dos elementos finitos no software COMSOL. Reduzi o tamanho dos elementos triangulares para cerca de 1 milímetro na zona de maior gradiente. Isso aumentou o tempo de simulação de 3 minutos para cerca de 40 minutos, mas os resultados ficaram muito mais confiáveis. Para medições experimentais reais, recomendo usar um potenciómetro com ponteira de medição bem fina e fazer varredura em passos de 2 milímetros na região entre as cargas.

Erros comuns que vejo todo dia

O erro mais frequente é desenhar linhas paralelas e igualmente espaçadas em todas as regiões. Isso só é válido para campo uniforme, como entre as placas de um capacitor plano. Fora dessa configuração específica, o espaçamento varia. Perto de uma carga pontual, as linhas se afastam radialmente. Entre duas cargas de mesmo sinal, há um ponto neutro onde o campo é zero e as linhas se curvam bruscamente. Outro erro grave é desenhar linhas que terminam no espaço sem conectar a nenhuma carga negativa. Cada linha que sai de um positivo tem que terminar em um negativo ou ir até o infinito. Se você vê alguém desenhando linhas que simplesmente "desaparecem", isso está errado. O fluxo elétrico total através de uma superfície fechada é proporcional à carga interna, segundo a lei de Gauss. Se uma linha não conecta a lugar nenhum, ela viola esse princípio.

Dica prática para provas e exercícios

Quando tiver que desenhar linhas de campo para configurações com múltiplas cargas, comece identificando os pontos de simetria. Se o sistema tem simetria esférica, como uma casca carregada, as linhas são radiais. Se tem simetria cilíndrica, como um fio longo carregado, as linhas também são radiais num plano perpendicular ao fio. Identificar a simetria antes de começar a desenhar economiza tempo e evita erros grotescos. Para problemas com condutores em equilíbrio eletrostático, lembre-se: o campo interno é sempre zero. Isso significa que não pode haver linhas de campo dentro de um condutor. Todas as linhas que chegam a uma superfície condutora o fazem perpendicularmente. Se o problema mostra linhas incidindo obliquamente numa superfície metálica, isso indica erro de desenho.

Limitações do conceito

Linha de campo elétrico é uma ferramenta útil, mas tem limitações importantes. Primeiro: só faz sentido para campos eletrostáticos, ou seja, campos que não variam com o tempo. Quando há campos magnéticos variáveis ou correntes elétricas, o campo elétrico deixa de ser conservativo e as linhas podem formar loops fechados. Nesse caso, a representação gráfica tradicional perde o sentido. Segundo: em escalas atômicas ou subatômicas, a descrição clássica falha. A mecânica quântica substitui o conceito de linha de campo por funções de onda e probabilidades. Não adianta tentar traçar linhas de campo dentro de um átomo de hidrogênio. A abordagem clássica só é válida para escalas muito maiores que o angstrom. Terceiro: medições experimentais reais sempre têm erro. O próprio ato de medir o campo com uma sonda perturba o campo original. Isso é particularmente problemático em campos muito fracos ou em geometrias complexas. Se você precisa de precisão maior que 5%, considere usar simulação numérica como complemento, mas sempre valide com dados experimentais quando possível.

Resumo rápido para consulta

Linhas de campo elétrico representam direção e intensidade do campo. Saem de positivos, entram em negativos. Nunca se cruzam. Espaçamento denso indica campo forte. Válido apenas para eletrostática. Em condutores, campo interno é zero e linhas incidem perpendicularmente à superfície. Para configurações complexas, use simulação computacional com malha refinada nas regiões de alto gradiente.
