Linha De Transmissão De Energia Elétrica Podemos Falar Que

O que realmente é uma linha de transmissão

Uma linha de transmissão de energia elétrica pode ser definida como o sistema de condutores, estruturas e equipamentos que transportam eletricidade em alta tensão entre a usina geradora e os centros de consumo. No Brasil, as tensões mais comuns variam de 138 kV até 765 kV, dependendo da distância e da potência que precisa ser transferida. O projeto envolver fatores que muitos engenheiros iniciantes subestimam: corona, impedância série, capacitância shunt, queda de tensão, estabilidade transitória e, claro, o licenciamento ambiental, que costuma ser o verdadeiro gargalo do empreendimento. linha de transmissão de energia elétrica podemos falar que é muito mais do que simples cabos esticados entre torres. É um sistema eletromecânico complexo onde cada decisão de projeto tem repercussão direta no custo, na confiabilidade e na vida útil da linha. Uma escolha errada de seção transversal do condutor pode gerar perda térmica excessiva ou, ao contrário, onerar o projeto com material desnecessário. Já um espaçamento incorreto entre fases pode levar a descargas coronarianas elevadas, interferência em telecomunicações e erosão dos isoladores ao longo dos anos. No campo, a questão prática mais crítica diz respeito ao traçado. Eu trabalhei em uma linha de 500 kV no interior de Minas Gerais onde o estudo topográfico inicial subestimou a presença de afloramentos rochosos em uma seção de cerca de 12 quilômetros. As fundações das torres precisaram ser refeitas no local, com estacas escavadas manualmente e concreto lançado em valas, o que elevou o custo da obra em aproximadamente 18% naquela parcela. O contorno poderia ter sido ajustado com duas curvas mais amplas no traçado original, economizando semanas de obra e dinheiro. Isso acontece com frequência quando o estudo geotécnico é feito apenas por imagens de satélite sem reconhecimento de campo prelimina.

Componentes principais e suas funções

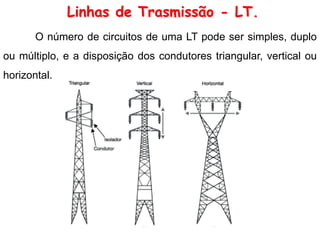

Os condutores são tipicamente de alumínio revestido com aço, conhecidos como ACSR, ou em versões compostas como o ACSS quando há necessidade de maior capacidade térmica. A escolha da seção do condutor envolve calcular a densidade de corrente admissível levando em conta a temperatura de operação, que em linhas de 500 kV pode atingir facilmente 75 a 90 graus Celsius em dias de pico de carga. Isolicadores de porcelana ou vidro compensam a diferença de potencial entre o condutor e a torre, enquanto os gradeadores distribuem o campo elétrico nas extremidades dos condutores para reduzir o efeito corona. As torres variam entre os tipos treliçados de aço galvanizado, as mais comuns em linhas a céu aberto, e as do tipo gaiola ou autoportantes em tensões mais baixas. A fundação depende diretamente do tipo de solo e da carga que a torre transmite. Em solos argilosos saturados, a capacidade portante cai drasticamente e fundações profundas se tornam necessárias. Já em rocha sã, o desafio muda: perfurar para encaixar as sapatas consome equipamento pesado e tempo considerável.

Cálculos fundamentais que todo projetista precisa dominar

A queda de tensão em uma linha trifásica é calculada pela impedância série multiplicada pela corrente, mas em linhas de transmissão longa a componente capacitiva do solo passa a importar significativamente. O modelo de linha longa, com parâmetros distribuídos, substitui a aproximação de parâmetros concentrados quando o comprimento ultrapassa 250 quilômetros. A equação de Faraday e o conceito de constante de propagação entram nessa conta. Para linhas de 765 kV no Brasil, como a interligação Itaipu-São Paulo, a análise de sobretensões de manobra é obrigatória e exige simulações em software especializado como o ATP ou o PSCAD. A potência máxima transitável por uma linha é limitada pela estabilidade transientória, não pela capacidade térmica, em muitos casos. Esse é um ponto que poucas pessoas entendem corretamente. A famosa "stability limit" depende da diferença de ângulo entre as barras nas extremidades e da reatância total da linha. Se você aumentar a tensão, a potência transmissível cresce proporcionalmente ao quadrado da tensão, mas a estabilidade também melhora porque a reatância relativa do sistema diminui. Por isso linhas de 765 kV transportam muito mais energia por circuito do que linhas de 500 kV, mesmo com a mesma quantidade de condutores.

Pitfalls comuns em projetos de transmissão

Um erro recorrente é negligenciar o efeito da temperatura no comprimento dos condutores. O cabo dilata com o calor e a flecha aumenta, reduzindo a distância ao solo. Em uma linha de 230 kV que eu acompanhei no Nordeste, a flecha calculada para 20 graus Celsius ficou aquém da norma quando a temperatura real atingiu 45 graus durante uma onda de calor. A distância ao solo cairia abaixo do mínimo regulamentar, obrigando a elevar as bases das torres ou trocar os cabos por versões de menor coeficiente de dilatação. Essa correção durante a obra custou cerca de 220 mil reais por quilômetro adicional. Outro problema frequente é a escolha inadequada da classe de isolamento. Substituir isoladores de porcelana por polímeros sem analisar o ambiente de poluição pode levar a flashovers prematuros. Isoladores poliméricos têm desempenho superior em áreas costeiras com névoa salina, mas em regiões com alta poluição industrial e presença de descarga parcial, o envelhecimento do material de silicone pode acelerar. Eu vi linhas de 345 kV no interior de São Paulo apresentarem degradação acelerada nos anéis de proteção dos isoladores poliméricos após apenas cinco anos, enquanto os vizinhos de porcelana continuavam operando normalmente.

O lado negativo que ninguém destaca

Linhas de transmissão de alta tensão enfrentam restrições crescentes de aprovação junto aos órgãos ambientais. No Brasil, o processo de licenciamento para uma linha de 500 kV pode levar de dois a quatro anos, dependendo do estado e da extensão. Estudos de impacto ambiental, consulta pública, pareceres do IBAMA e dos órgãos estaduais competentes compõem um processo que, quando mal conduzido, atrasa a obra por anos. Em alguns casos, o traçado é completamente redesenhado após a audiência pública devido à pressão de comunidades afetadas ou de áreas de preservação. A perda por corona também é um problema real e custoso. Em condições de chuva fina, as linhas de 500 kV podem perder até 2 a 4 quilowatts por quilômetro apenas por efeito corona, além de gerar interferência audível e radioelétrica. O uso de condutores bundled, com dois ou quatro subcondutores por fase, reduz significativamente o campo elétrico na superfície, mas eleva o custo inicial da linha em cerca de 15 a 20%. Para linhas em regiões úmidas como o Norte do país, essa solução é quase obrigatória.

Alternativas que merecem consideração

Quando o terreno é extremamente acidentado ou a área é ambientalmente sensível, o uso de cabos subterrâneos em média tensão pode ser uma alternativa viável, embora o custo por quilômetro seja de três a cinco vezes superior ao da linha aérea. Para tensionamentos muito elevados, como cruzamentos de rodovias e ferrovias, o uso de cabos isolados automaticamente sustentados, os chamados RDC, reduz a necessidade de grandes vãos livres e simplifica a fundação das torres adjacentes. Em sistemas de distribuição que chegam próximos às linhas de transmissão, a instalação de reatores de limitação de corrente de curto-circuito nos pontos de interligação evita que um defeito na transmissão se propague para a rede de distribuição. Essa medida, embora simples, protege equipamentos sensíveis e reduz a necessidade de disjuntores de maior capacidade nas subestações de distribuição.

Manutenção e monitoramento

O monitoramento online de linhas de transmissão tem avançado, com sensores de temperatura nos condutores, detectores de descarga parcial e estações meteorológicas nos pilares. No entanto, a maioria das concessionárias brasileiras ainda depende de inspeções visuais periódicas, feitas a pé ou de helicóptero, complementadas por termografia infravermelha. Uma inspeção bem-feita de uma linha de 138 kV com termografia pode levar cerca de 8 horas para 50 quilômetros, identificando conexões folgadas, desbalanceamento de cargas e falhas nos isoladores. O custo desse serviço gira em torno de 400 a 600 reais por quilômetro, dependendo da topografia. A limpeza dos isoladores por poluição acumulada é outra atividade essencial. Em regiões agrícolas com uso intenso de fertilizantes, a deposição de sais nos isoladores pode ocorrer em menos de dois anos, exigindo limpeza química ou por jato de água pressurizada. A frequência ideal depende das medições de resistência de isolamento feitas antes e após as chuvas, e a recomendação geral é realizar a manutenção preventiva a cada 18 meses em áreas críticas.

Considerações finais sobre projeto e operação

Projetar uma linha de transmissão exige equilíbrio entre eficiência técnica, viabilidade econômica e conformidade regulatória. Cada decisão de engenharia impacta o custo final do quilômetro e a confiabilidade do sistema. O uso de software de modelagem eletromecânica e as inspeções regulares são ferramentas fundamentais, mas a experiência de campo continua sendo o diferencial. Problemas que parecem pequenos no papel, como a dilatação térmica ou a corrosão de fixações, podem se tornar dispendiosos durante a construção ou operação. O profissional que domina esses detalhes evita retrabalho e protege o patrimônio da concessionária.
