Linha Tracejada Desenho Tecnico

O que é linha tracejada no desenho técnico

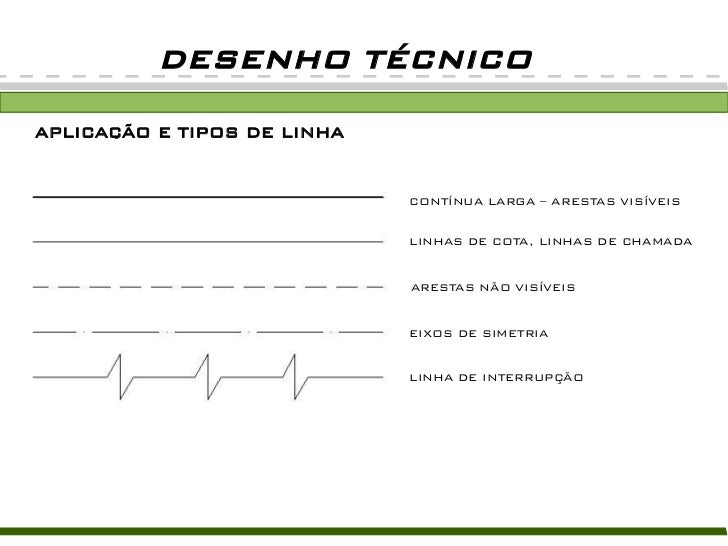

No desenho técnico, a linha tracejada é um elemento gráfico fundamental usado para representar arestas e contornos que não são visíveis a olho nu na vista atual do objeto. Isso acontece quando existem elementos atrás de outras superfícies, ou seja, partes internas ou recobrimentos que ficam ocultas pela geometria frontal. A norma brasileira NBR 8403 estabelece os tipos, larguras e aplicações das linhas em desenho técnico. A linha tracejada corresponde ao tipo H (traço longo e traço curto), sendo definida como uma sequência de segmentos separados por espaços regulares. A espessura da linha tracejada deve ser a mesma da linha contínua grossa, variando entre 0,5 mm e 0,7 mm conforme a escala do desenho. No dia a dia da engenharia, eu me deparei com um problema real: em uma planta elétrica de um galpão industrial, as linhas tracejadas dos condutores que passavam por dentro de uma parede de alvenaria estavam sendo interpretadas como linhas de corte. O projeto original usava apenas uma linha média sem especificar claramente que se tratava de condutores entubados. Perdi quase duas horas refazendo a leitura porque o traço parecia demais com uma linha de cota. A solução foi consultar a legenda do projeto e confirmar com o projetista elétrico, que usava linhas tracejadas com a espessura recomendada pela norma para esse caso específico.

Quando usar linha tracejada em desenho técnico

A principal aplicação é representar arestas ocultas. Quando você desenha uma caixa cilíndrica com um furo interno, por exemplo, o contorno do furo que fica dentro do material deve ser desenhado com linha tracejada. Da mesma forma, em vistas em corte, as partes que ficam atrás do plano de corte e não são seção devem permanecer como linha tracejada. Outro uso comum é em detalhes construtivos que ficam ocultos. Em projetos de arquitetura, as linhas tracejadas indicam vigas, lajes ou Elementos estruturais que estão cobertos por acabamentos. Em projetos mecânicos, representam passagens de ferramentas, canais de refrigeração ou encaixes internos.

Erros comuns e como evitar

Um erro frequente é confundir linha tracejada com linha de cota ou linha de chamada. A linha de cota sempre tem setas nas extremidades e serve para medir dimensões. Já a linha tracejada representa arestas reais do objeto, mesmo que ocultas. Outro erro comum é usar espessura diferente da norma: linha tracejada fina para arestas ocultas pode passar despercebida em cópias reduzidas. Também é importante padronizar o comprimento dos traços. Um traço muito longo pode parecer uma linha contínua; já um traço muito curto pode virar uma linha pontilhada. A recomendação é manter proporções de aproximadamente 10 mm para o traço longo e 2 mm para o espaço, com variações permitidas conforme a escala do desenho.

Vantagens e limitações do uso

A linha tracejada permite representar objetos complexos em vistas 2D sem necessidade de múltiplas vistas auxiliares. Isso economiza espaço no papel e facilita a leitura rápida. No entanto, o excesso de linhas tracejadas pode poluir visualmente o desenho, dificultando a interpretação. Em peças muito complexas, recomenda-se o uso de vistas em corte ou auxiliares para substituir parte das linhas tracejadas. Uma limitação prática é a reprodução em cópias xerográficas ou digitalizações de baixa resolução. Linhas tracejadas finas podem se perder ou se tornar ilegíveis. Nesse caso, vale a pena aumentar levemente a espessura ou usar traços mais curtos para garantir a legibilidade. Também é possível utilizar cores diferentes em desenhos digitais para distinguir linhas tracejadas de outros tipos de traço.

Aplicações em softwares CAD

Nos principais programas de desenho técnico, como AutoCAD, SolidWorks e FreeCAD, a linha tracejada é configurada por estilos de linha (line type). O usuário deve escolher entre padrões pré-definidos como DASHED, HIDDEN ou ISO.hidden. A personalização permite ajustar o comprimento do traço e do espaçamento conforme a escala desejada. Uma dica prática é criar um bloco ou estilo próprio para linhas tracejadas com as configurações da sua empresa. Isso garante padronização em todos os projetos e evita retrabalho quando um colega precisa abrir seu desenho. No AutoCAD, por exemplo, é possível salvar um arquivo .lin personalizado com os tipos de linha da ABNT, facilitando a troca com outras empresas do setor.

Referências normativas

Além da NBR 8403, outras normas brasileiras complementam o uso de linhas tracejadas. A NBR 10067 trata de fundamentos de representação geométrica, enquanto a NBR 12261 estabelece regras para representação em corte. Para projetos elétricos, a NBR 5410 define simbologias que muitas vezes utilizam linhas tracejadas para condutores ocultos. Em projetos internacionais, a ISO 128-20:2019 mantém critérios similares, facilitando a interoperabilidade entre normas brasileiras e estrangeiras. Cotas em milímetros, espessuras de linha e comprimentos de traço seguem padrões reconhecidos mundialmente, o que simplifica a comunicação técnica entre equipes de diferentes países.
