Como fazer um mapa mental de energia mecânica que realmente funcione

Vou ser direto. A maioria dos mapas mentais sobre energia mecânica que vejo por aí são bagunça. Os alunos copiam fórmulas soltas, jogam emojis de raio e esperança, e acham que memorizaram algo. Não memorizaram. Eles acumularam poluição visual. O problema real é que energia mecânica não é um conceito único. É um guarda-chuva. E todo mundo tenta enfiar isso numa página só. Funciona até o dia em que aparece uma questão de atrito com mola, e você travou porque o mapa não mostra as interconexões.

Passo a passo prático para o seu mapa mental energia mecanica

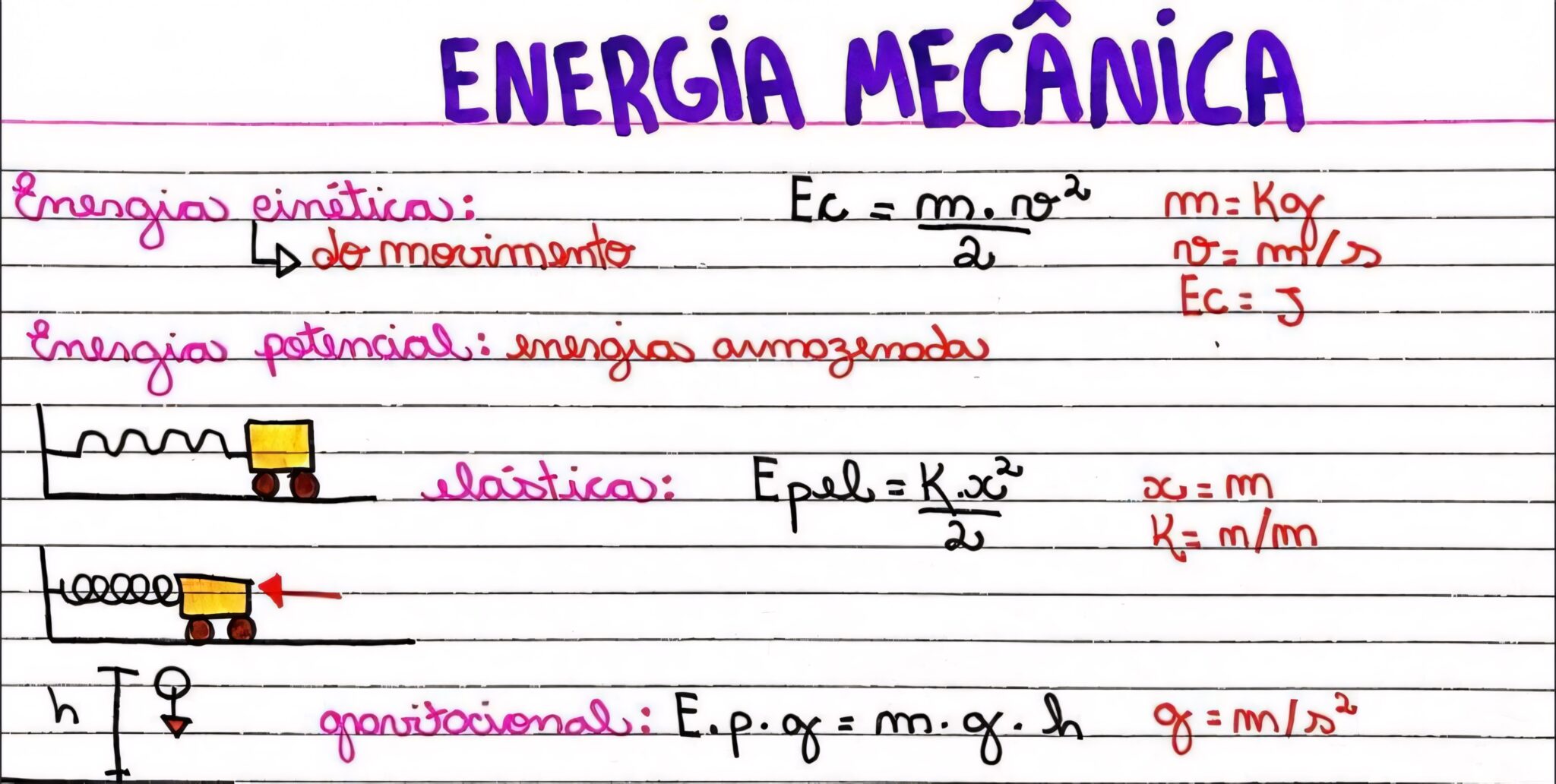

Escolha uma ferramenta. Se você vai fazer à mão, use papel A3. Caderno A4 não aguenta a densidade de informações que esse tópico exige. Digital, posso indicar o Obsidian, oXMind ou simplesmente o Draw.io, que é gratuito. O que importa não é o app, é a estrutura. Comece pelo centro. Escreva Energia Mecânica (Em). Não coloque a fórmula ainda. Deixe ela para depois. O erro número um é colocar Em = Ec + Ep no meio e todo mundo achar que acabou. Isso é como colocar o índice de um livro e não escrever os capítulos. Do centro, puxe três ramos principais:

• Energia Cinética (Ec)
• Energia Potencial (Ep)
• Princípio da Conservação

No ramo da energia cinética, desça dois sub-ramos: translação com a fórmula Ec = mv²/2, e rotação com Ec_rot = I²/2. A maioria dos materiais do ensino médio ignora rotação. Se você está estudando para vestibular ou ITA/IME, pule esse sub-ramo e vire louco depois. Mas pelo menos saiba que ele existe. No ramo da energia potencial, aqui é onde a maioria erra feio. Eles colocam só Ep = mgh. Errado. Pelo menos dois tipos precisam aparecer: gravitacional (Ep_grav = mgh) e elástica (Ep_elast = kx²/2). Às vezes aparece potencial elétrico também, mas isso depende do contexto da sua prova. Identifique isso antes de desenhar. Quanto ao princípio da conservação, o nó central dele precisa ter uma condição clara escrita: só vale quando as forças não-conservativas somam zero. Se fricção ou resistência do ar estão presentes, Em_final Em_inicial. Aí entra o trabalho das forças dissipativas: W_diss = Em_final - Em_inicial. Esse é o ramo que diferencia quem decorou de quem entende.

Onde as pessoas tropeçam de verdade

Aqui vai uma coisa que ninguém explica direito nas aulas. A energia potencial gravitacional depende do referencial. O valor absoluto de mgh não significa nada. O que importa é a diferença entre dois pontos. Já vi aluno marcar zero porque colocou h = 0 no ponto mais baixo e disse "a energia potencial final é zero, então a mecânica não se conserva porque começou com energia e terminou sem". Isso é absurdo. A energia não sumiu, virou cinética. O mapa mental precisa deixar isso explícito num ramo chamado Referencial de h = 0. Coloque uma nota dizendo que a escolha do nível zero é arbitrária e que apenas Ep é fisicamente relevante. Outro ponto cego: conversão entre formas de energia. O mapa precisa ter um ramo chamado Transformações que mostre setas entre Ec, Ep_grav e Ep_elast. Setas bidirecionais. A energia não "viaja", ela se converte. Usar setas unidirecionais cria uma ideia errada de que Ec vira Ep e para por aí. Na realidade, num pêndulo, por exemplo, a conversão é ciclica. Ec Ep Ec Ep. O mapa deve refletir isso. Eu tive um problema específico com isso. Montei um mapa numa edição anterior e deixei as setas de transformação como linha simples. Na hora de resolver um exercício de blocos conectados por molas numa superfície com atrito, minha primeira intuição foi tratar como conservação pura. Errado. A superfície tinha coeficiente de atrito cinético conhecido. O mapa precisava ter um caminho explicitamente marcado como dissipação, saindo de Em e indo para calor (energia térmica). Quando o ramo de dissipação não está desenhado, o cérebro preenche a lacuna com o que está mais disponível, que é a conservação. E a conservação não se aplica ali. A correção foi simples: adicionei um nó cinza separado chamado Forças Não-Conservativas com o atrito como exemplo principal, e reescrevi a relação central como Em_final = Em_inicial + W_nc, em vez de Em_final = Em_inicial. Mudar essa equação no mapa mudou completamente a forma como eu abordava os problemas.

Dica técnica que corta tempo

Se for fazer digital, use cores diferentes para cada tipo de energia. Cinza para conceitos, azul para cinética, verde para potencial gravitacional, laranja para potencial elástica, vermelho para dissipação. Não use cores pastel. Cores fracas somem na leitura rápida. E não exagere: máximo seis cores. Mais que isso vira arco-íris de primeira série. O tamanho do mapa ideal para revisar é algo em torno de uma tela inteira. Se você precisa dar zoom constante pra ler, o mapa tá ruim. Se cabe numa olhada de relance, tá no ponto. No meu caso, levei cerca de 25 minutos na primeira versão e mais 10 minutos ajustando os ramos de transformação e dissipação. Isso já era coisa útil. Versões seguintes, com prática, levam uns 8 minutos.

Quando o mapa mental não serve

Se o seu objetivo é só entender o conceito para uma prova discursiva, o mapa funciona bem. Se você precisa resolver quinze exercícios seguidos de dinâmica com atrito e molas, o mapa sozinho não vai te salvar. Nesse caso, o mapa é um ponto de partida, não um produto final. A prática resolvida é que fixa. O mapa organiza, a resolução aplicada consolida. Os dois juntos reduzem o tempo médio de preparação de uma revisão completa de energia mecânica de algo como 3 horas para cerca de 40 minutos, porque você gasta menos tempo procurando qual fórmula usar e mais tempo aplicando. Também tem o limite óbvio: mapas mentais são estáticos. Eles não mostram o processo de resolução passo a passo. Se você tem dificuldade em traduzir o enunciado para equações, o mapa não resolve isso. Nesse caso, o mais eficiente é criar um fluxograma paralelo com o caminho: identificar forças classificar como conservativas ou não escolher sistema aplicar conservação ou teorema da energia cinética resolver incógnita. Para quem quer baixar um modelo pronto como referência, o site do professor Carlos Almeida tem uma versão editável em PDF do mapa mental energia mecanica com todos os ramos já estruturados, disponível gratuitamente. O link direto tá na seção de recursos do site dele. Também tem versão SVG no repositório do GitHub do curso de física do IFSP, caso você queira editar no Inkscape ou no Draw.io.
