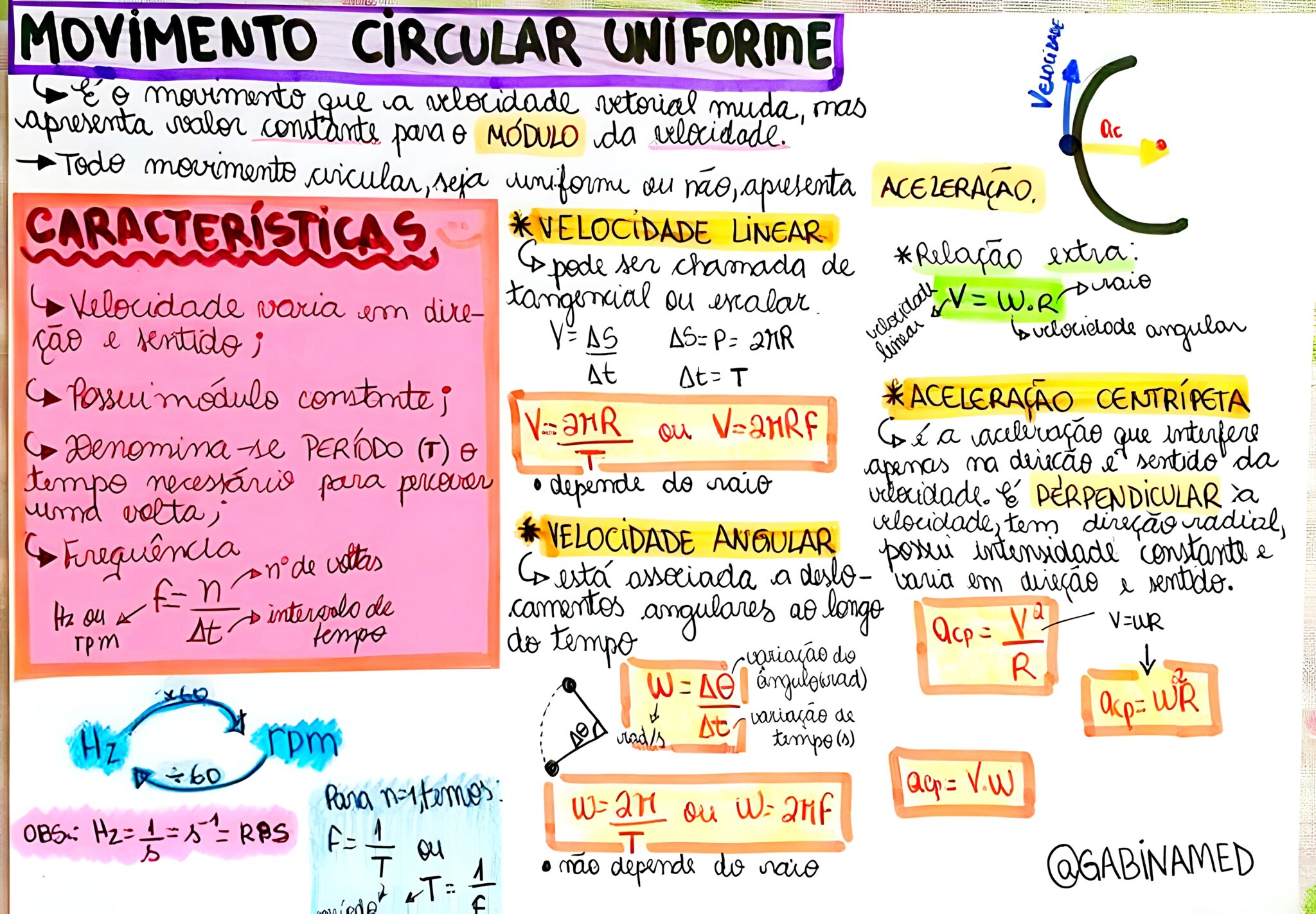

Mapa Mental Movimento Circular

Construir um mapa mental de movimento circular não é só copiar fórmulas em ramos bonitos

A maioria das pessoas erra logo na primeira tentativa porque coloca todas as equações lado a lado sem separar o que é definição do que é consequência. O mapa funciona só quando você distingue claramente a cinemática da dinâmica. Na prática, o movimento circular uniforme e o variado compartilham a mesma estrutura radial, mas tratam a aceleração tangencial de formas radicalmente diferentes. Confundir isso gera erro em quase qualquer exercício de vestibular ou lista de exercícios do segundo ano de física. Eu comecei a construir esses mapas depois que percebi que meus alunos repetiam a fórmula da aceleração centrípeta sem saber quando ela deixa de valer como única aceleração presente. O problema começou quando um estudante levou a expressão a_c = v²/R para resolver um pêndulo cônico com velocidade variável e errou porque ignorou a componente tangencial. A partir daí, mudei minha abordagem e passei a ensinar o mapa como ferramenta de diagnóstico, não de decoreba. O nó central deve ser o conceito de trajetória circular, não a palavra "movimento circular" solta. Isso parece detalhe, mas faz diferença porque o mapa precisa responder primeiro a pergunta "o que mantém o corpo numa circunferência?" antes de entrar em equações. A partir daí, os ramos principais se organizam em três grupamentos distintos: cinemática, dinâmica e aplicações com restrições.

No ramo de cinemática, você coloca relações fundamentais como v = R e T = 2/. Essas equações são simples, mas o erro comum é tratar como algo que existe independentemente do referencial. Omega é uma grandeza definida relativamente ao eixo de rotação escolhido, e trocar o eixo muda o valor. Anotar essa restrição no próprio ramo evita confusão posterior. A aceleração total se decompõe em centrípeta e tangencial. Quando o movimento é uniforme, a_t é zero. Quando não é, a aceleração total aponta para um lado diferente do centro, e isso aparece naturalmente no mapa se você desenhar os vetores junto com as fórmulas. O ramo dinâmico exige mais cuidado. A segunda lei de Newton aplicada ao movimento circular sempre segue a forma F_r = mv²/R, onde a soma das forças na direção radial produz a aceleração centrípeta. O erro típico é tratar a força centrípeta como uma força nova, como se existisse um item adicional no diagrama de corpo livre. Força centrípeta não é força. É o nome que damos à resultante radial. Esse ponto merece um sub-ramo inteiro no mapa, com exemplos claros de identificação: tensão, atrito, normal, gravidade, dependendo do cenário. As aplicações práticas merecem separação por tipo de restrição. O circuito vertical com fio, o pêndulo cônico, o giro scópico, a curva bancada e o movimento orbital são cenários que aparecem com frequência e cada um impõe condições de contorno diferentes. No circuito vertical, a velocidade mínima no ponto mais alto é (gR) apenas quando o fio perde tensão nessa posição. Esse limite surge da condição T 0, que muitos esquecem de checar. Colocar essa condição como nota no mapa economiza tempo na hora da resolução.

Eu construí um mapa completo de movimento circular varia uma única vez e demorou cerca de cinquenta minutos, porque precisei revisar a diferença entre ângulo percorrido e deslocamento angular em cada ramo. O ganho foi que, na semana seguinte, um aluno conseguiu identificar em trinta segundos qual equação usar num problema de curva bancada com atrito, situação que antes levava vinte minutos de leitura e análise. O mapa funcionou porque ele serviu como cheque-rápido de quais forças estavam presentes, não como texto para memorização.

O que o mapa realmente mostra quando você o usa de verdade

O valor principal do mapa está na capacidade de vincular cada força identificada ao seu papel radial ou tangencial. Quando você desenha uma situação, identifica todas as forças externas e então pergunta para cada uma: essa força contribui na direção radial ou na direção tangencial? O mapa organiza essas respostas de forma visual, o que reduz o tempo de análise inicial de problemas mais longos de cerca de quinze minutos para uns três ou quatro minutos, dependendo do nível de complexidade do exercício. Existem dois pontos que poucos livros ou vídeos abordam com clareza. O primeiro é que a relação v = R vale somente quando v é a velocidade tangencial e é a velocidade angular medida no mesmo sistema de referência. Em problemas com rolamento ou corpos estendidos, a velocidade do centro de massa e a velocidade angular estão ligadas por v_cm = R apenas se não houver patinamento. Colocar essa restrição no mapa evita aplicação cega da equação. O segundo ponto é a diferença entre período e frequência em movimentos não uniformes. Periodicidade só faz sentido quando o movimento se repete exatamente. Num movimento circular variado com atrito dependente da velocidade, o período pode mudar a cada volta. Anotar isso no ramo cinemático do mapa sinaliza que usar T = 2/ como constante é inválido nesse caso.

Uma limitação importante do mapa mental nesse tema é que ele não substitui a prática de resolução de problemas. Mapa bem feito ajuda a organizar o raciocínio, mas não ensina a montar equações diferenciais quando a força depende da velocidade ou da posição. Para esses casos, o mapa vira apenas um resumo visual e o trabalho real continua exigindo derivação e integração. Recomendo manter o mapa como ferramenta de revisão e consulta rápida, e usar listas de exercícios progressivos para desenvolver competência de resolução.

Ramos internos que costumam ser negligenciados

O sub-ramo de grandezas angulares merece presença explícita. Ângulo, velocidade angular e aceleração angular formam um conjunto paralelo às grandezas lineares, e a correspondência s, v, a_t só é válida sob as condições já mencionadas. Incluir essa tabela de correspondência dentro do mapa evita que o estudante aplique analogias lineares de forma incondicional. O sub-ramo de erro também é útil. Lista de erros frequentes como confundir força centrípeta com força centrífuga, tratar aceleração centrípeta como constante de magnitude quando a velocidade varia em módulo, e esquecer de projetar forças na direção radial antes de escrever F_r = mv²/R. Cada erro citado deve vir acompanhado do contra-exemplo rápido: qual situação leva a essa confusão e como corrigi-la no passo seguinte da resolução. Um detalhe prático que aprendi após várias versões do mapa é que desenhar setas de vetor diretamente nos ramos ajuda muito mais do que escrever apenas os nomes das grandezas. Um desenho pequeno da situação com vetores indicados ocupa pouco espaço e resolve ambiguidade que textos longos não resolvem. Leva alguns minutos a mais durante a construção, mas economiza bastante tempo durante a revisão.

Se você quiser começar agora, pegue uma folha em branco, escreva trajetória circular no centro e monte os três ramos principais citados: cinemática, dinâmica e aplicações. Preencha cada ramo com as equações-chave, as condições de validade e dois exemplos de erro. Leva entre trinta e quarenta minutos na primeira versão e o resultado serve como referência para pelo menos duas semanas de estudo antes de precisar atualizá-lo.
