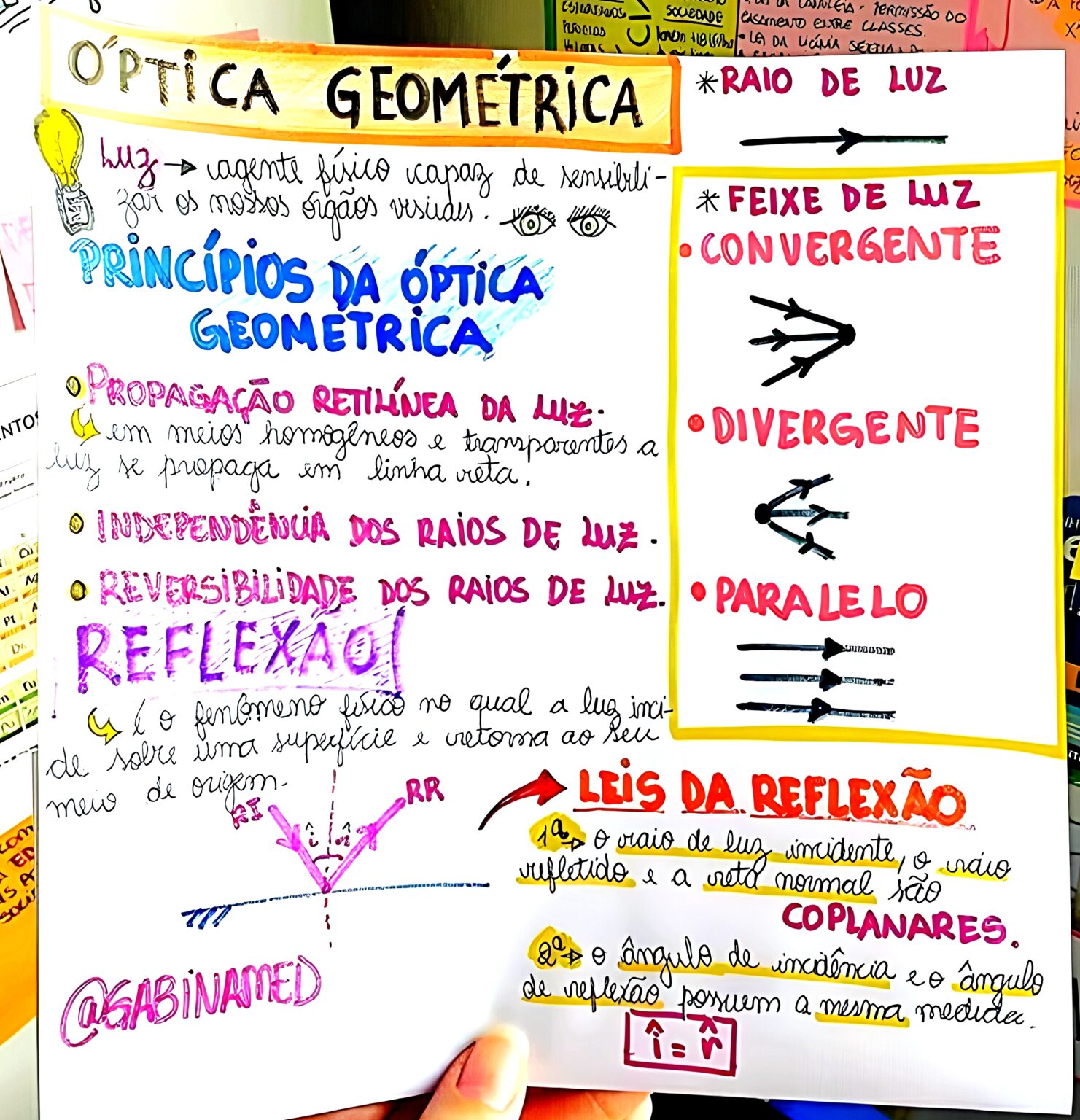

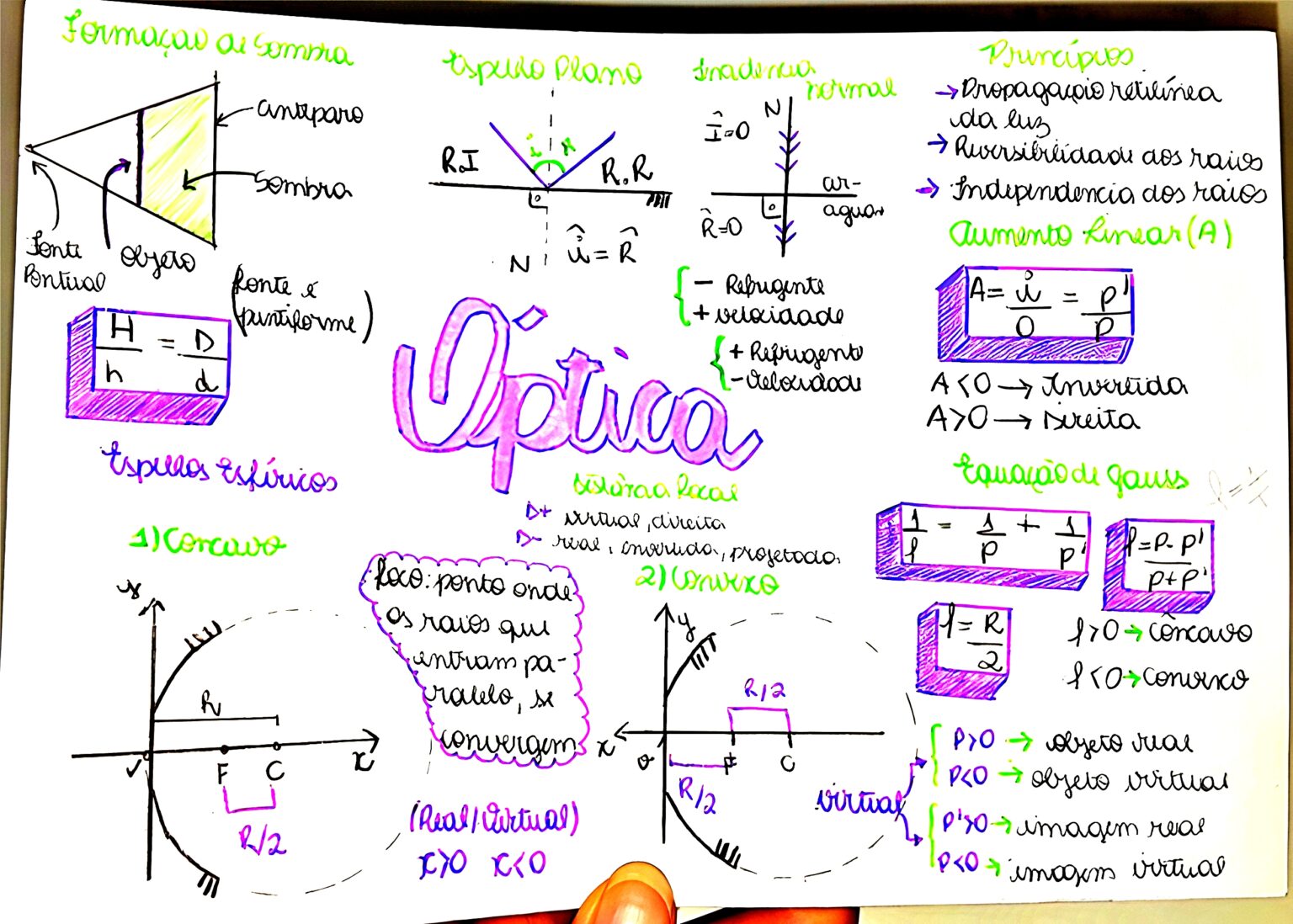

Mapa Mental Optica Geometrica

Como construir um mapa mental eficiente de óptica geométrica

A maioria dos alunos estuda óptica geométrica decorando fórmulas sem conseguir visualizar o que realmente acontece com os raios de luz. O mapa mental optica geometrica é uma ferramenta que organiza os conceitos de forma visual e conectada, facilitando a revisão antes de provas e a resolução de problemas práticos. Vou mostrar como eu construo o meu, porque a técnica importa mais do que o conteúdo em si. No centro eu coloco "Óptica Geométrica". Das raízes principais saem cinco branches: espelhos, lentes, instrumentos ópticos, formação de imagens e equações fundamentais. Dentro de cada ramo, subdivido em tópicos menores. Por exemplo, sob "espelhos" eu coloco reflexo regular, reflexão difusa, espelhos planos, côncavos e convexos. Em cada sub item, anoto apenas as relações diretas — tipo a regra do ângulo de incidência igual ao ângulo de reflexão, ou a posição da imagem formada por um espelho côncavo conforme a posição do objeto. Eu costumo usar cores diferentes para cada grande tema. Espelhos em azul, lentes em verde, instrumentos em amarelo. Isso ajuda o cérebro a fazer associações rápidas durante a resolução de exercícios. Eu nunca preencho tudo de uma vez. Deixo gaps propositalmente para preencher conforme o estudo avança, o que força a memória a recuperar informações ativamente em vez de apenas copiar notas.

Elementos essenciais para incluir:

• Convenção de sinais (positivo e negativo para distâncias objetas e imagens)
• Regras de construção de raios para espelhos e lentes
• Equação dos pontos conjugados (Gauss)
• Aumento linear transversal
• Tipos de imagens: reais, virtuais, invertidas, direitas
• Distância focal e centro de curvatura
• Foco principal e eixo óptico

Como eu organizo os raios para espelhos esféricos

Esta parte é a que mais gera confusão nos estudantes, e eu mesmo já errei bastante. No mapa mental, eu desenho os três raios principais logo abaixo do tópico "espelhos esféricos". O primeiro raio é o que passa pelo centro de curvatura e reflete sobre si mesmo. O segundo é o raio paralelo ao eixo óptico que, ao refletir, passa pelo foco principal. O terceiro é o raio que incide no vértice e segue a convenção de sinais angular. O problema que eu encontrei na prática envolve o ponto em que dois desses raios se cruzam para formar a imagem. Num exercício de laboratório, eu tentei localizar a imagem formada por um espelho côncavo com raio de curvatura de 40 cm quando o objeto estava a 35 cm do vértice. Pelas contas, a imagem deveria ser real e ampliada, mas ao marcar no desenho, os dois raios nunca pareciam se encontrar exatamente no ponto calculado. A razão era a aproximação paraxial: os raios traçados manualmente não seguiam estritamente o plano meridiano, e o erro acumulado na construção gráfica deslocava o ponto de interseção. A solução foi recalcular usando a equação de Gauss em vez de confiar apenas na construção geométrica, e usar régua com escala milimetrada para garantir que os raios partissem do mesmo ponto do objeto. Isso é um detalhe importante: o mapa mental te dá a estrutura conceitual, mas na hora de resolver, você precisa saber quando confiar nos cálculos e quando a aproximação gráfica falha. A construção com raios é uma ferramenta de visualização, não de precisão numérica.

Lentes: o ponto que ninguém ensina direito

A diferença entre lentes convergentes e divergentes no mapa mental merece um treatment especial. Para lentes convergentes, os raios passam pelo foco após a refração. Para as divergentes, os raios parecem vir do foco após a refração. A convenção de sinais aqui é onde muita gente erra. No mapa, eu deixo bem claro: para lentes finas, a distância focal é positiva para convergentes e negativa para divergentes. Na equação de Gauss, isso se reflete diretamente no sinal do termo 1/f. Um insight contra intuitivo que poucos mencionam: a espessura da lente realmente importa em situações práticas. A equação dos construtores de lentes (equação do sastador) considera os raios de curvatura das duas faces, o índice de refração do material e a espessura central. Em lentes gruesas, a posição do plano principal muda, e a distância focal efetiva não é a mesma da lente delgada. Se você estiver resolvendo exercícios avançados ou trabalhando com sistemas ópticos reais, essa distinção é crítica. Erros comuns que eu vejo repetidamente:

• Confundir o sinal da distância da imagem nas lentes divergentes
• Achar que a imagem formada por lente divergente pode ser real
• Aplicar a equação de Gauss sem considerar a convenção de sinais correta
• Usar o aumento linear sem relacioná-lo ao tamanho real do objeto

Instrumentos ópticos no mapa

Aqui eu entro nos detalhes práticos. Microscópios, telescópios, lunetas, lupas — cada instrumento tem uma configuração específica de lentes e espelhos. No mapa mental, eu desenho cada instrumento de forma simplificada e anoto a função de cada elemento. Por exemplo, num microscópio composto, a objetiva forma uma imagem real e ampliada que serve de objeto para a ocular. A ocular funciona como uma lupa, produzindo uma imagem virtual final. O aumento total é o produto dos aumentos da objetiva e da ocular. Eu incluí também uma nota sobre o campo de visão e a profundidade de campo em instrumentos ópticos. São conceitos que aparecem em questões mais difíceis e que raramente são bem explicados em livros didáticos. O campo de visão diminui conforme o aumento aumenta, e a profundidade de campo é ainda mais restrita em altas ampliações. Isso explica por que microscópios precisam de ajustes finos de foco.

Ferramentas e formato do mapa

Eu prefiro fazer o mapa à mão em folhas A3, usando canetas coloridas e post-its para anotações temporárias. O ato de escrever à mão ativa mais regiões cerebrais do que digitar, e a versão física fica fixa na parede para consulta rápida. Quando preciso de algo mais dinâmico ou compartilhável, uso o XMind ou o FreeMind, ambos gratuitos. O XMind permite importar o mapa feito à mão como referência e expandi-lo digitalmente. Dica prática sobre ferramentas: se você vai fazer o mapa digitalmente, use uma hierarquia de no máximo três níveis. Mais do que isso torna a navegação confusa e o mapa perde a utilidade como ferramenta de revisão rápida. Três níveis cobrem todos os tópicos essenciais de óptica geométrica de ensino médio e vestibular sem sobrecarregar a visualização.

Limitações do mapa mental para óptica geométrica

O mapa mental é uma ferramenta de organização conceitual, não de substituição para a prática de exercícios. Eu já vi alunos que passam horas refinando o mapa e depois não conseguem resolver nem o problema mais básico de espelhos esféricos. O mapa te dá a estrutura, mas a fluência vem da resolução ativa de problemas. Eu recomendo dedicar pelo menos 70% do tempo de estudo para exercícios e apenas 30% para construir e revisar o mapa. Outra limitação séria: o mapa mental não consegue representar efeitos de difração, interferência ou polarização. Se o seu curso incluir óptica física, você precisará de uma abordagem diferente, talvez com diagramas de Feynman ou representações de ondas. O mapa de óptica geométrica permanece válido como ferramenta isolada, mas não cobre o espectro completo da óptica.

Resumo do processo passo a passo

Para construir seu mapa mental de óptica geométrica, comece escrevendo o tema central no meio de uma folha A3. Risque os cinco ramos principais com cores distintas. Preencha cada ramo com os sub-tópicos usando palavras-chave, não frases completas. Adicione os três raios principais de construção como pequenos diagramas ao lado do texto. Inclua as equações importantes nos lugares apropriados, com seus símbolos explicados em notas de rodapé. Deixe espaços em branco para preencher conforme estudar. Revise o mapa uma vez por semana, fechando os olhos e tentando reconstruir a hierarquia mentalmente antes de olhar de novo. Esse processo de recuperação ativa é o que realmente fixa o conteúdo. O mapa mental optica geometrica que eu uso atualmente tem cerca de 40 nós conectados e leva aproximadamente 3 horas para ser construído na primeira vez. Revisões semanais levam cerca de 20 minutos cada. A versão em papel ocupa uma parede inteira do meu quarto de estudos, e eu a consulto regularmente até hoje.

Recursos adicionais para aprofundar

Se você quer expandir o mapa além do básico, considere incluir tópicos como aberrações ópticas (cromática, esférica, coma), a equação do fabricante de lentes, e o conceito de pupila de entrada e saída em sistemas múltiplos. Para exercícios, o livro "Óptica" de Hecht é referência padrão, mas para o nível de ensino médio e vestibular, os materiais do prof. Alô Físca e os videos do canal "Física com Filgueiras" no YouTube cobrem bem os pontos principais. Aconselho também construir um caderno paralelo de exercícios classificados por tipo de problema. Cada problema resolvido deve ter uma anotação sobre qual parte do mapa mental se aplica. Isso cria uma ponte entre a teoria organizada e a prática de resolução, que é onde o aprendizado realmente se consolida.
