Material Que Não Conduz Energia Elétrica

O que você precisa saber sobre isolantes na prática

A maioria das pessoas acha que isolante elétrico é só uma categoria única. Não é. O comportamento muda completamente dependendo da tensão aplicada, da temperatura ambiente e de quanto tempo o material fica sob estresse. Eu já vi engenheiros novatos escolherem silicone para isolamento de alta tensão quando um composto de EPR teria resolvido o problema pela metade do custo. Vamos começar pelos materiais que realmente importam no dia a dia. Cerâmicas como a alumina (AlO) são o padrão para isoladores de linha de transmissão. Elas aguentam temperaturas acima de 1000°C e têm resistividade na casa dos 10¹ ·m. O problema é que são frágeis e caras de mecanizar. Polímeros como o PTFE (Teflon) aparecem em cabos de baixa e média tensão porque são flexíveis e têm baixa absorção de umidade. Borrachas siliconadas são a escolha comum para encapsulamento de componentes eletrônicos sensíveis. Existe um detalhe que poucas pessoas levam em conta: nenhum isolante é perfeito. Todos os materiais apresentados abaixo começam a conduzir se a tensão ultrapassar seu campo de ruptura dielétrica. O ar, por exemplo, tem rigidez dielétrica de cerca de 3 kV/mm. Isso significa que duas pontas separadas por 1 milímetro no ar começam a descarregar a partir de 3.000 volts. Em alta umidade, esse valor cai para algo em torno de 2,5 kV/mm.

Materiais isolantes mais usados e suas limitações

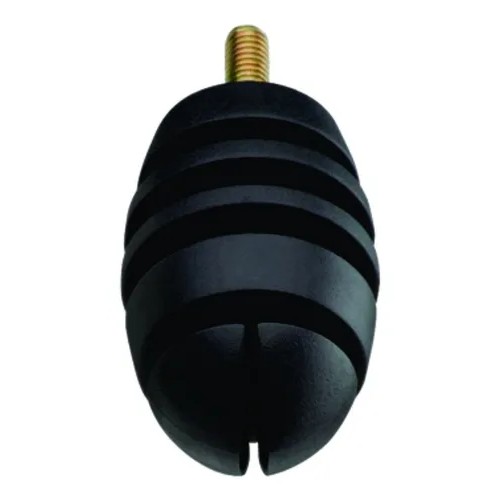

Borracha natural e sintética. A borracha butílica é amplamente usada em revestimentos de cabos subterrâneos porque tem excelente resistência à permeação de gás. Já a borracha EPDM é a favorita para isoladores de poste because aguenta UV sem rachar tão rápido quanto outros polímeros. Uma desvantagem importante: ambos os materiais sofrem envelhecimento térmico. Acima de 75°C a longo prazo, a rede de cross-linking começa a degradar e a resistividade cai. Em uma instalação real, isso se traduz em vazamento de corrente que só aparece após meses ou anos de operação. Vidro e cerâmica. Isoladores de porcelana ainda dominam linhas de transmissão de alta tensão. Um isolador típico de 138 kV tem forma de sino e substitui dezenas de metros de cabo nu por segurança. A vantagem é que a cerâmica não degrada com UV e aguenta temperaturas extremas. A desvantagem prática é que um único isolador rachado exige substituição imediata — não dá para usar com negligência. Eu já passei por uma situação em que isoladores de compósito em uma subestação mostravam rastreamento superficial depois de três anos, apesar de estarem dentro da especificação do fabricante. A solução foi limpar com solvente isopropílico de grau técnico e aplicar um revestimento hidrofóbico à base de silicone. O efeito durou cerca de 18 meses antes de precisar repetir o processo. Plásticos de engenharia. O PVC é o isolante mais barato e mais encontrado em residências. Cabos residenciais no Brasil usam PVC como isolamento principal. Ele funciona bem até 60°C, mas acima disso amolece. Para aplicações que exigem mais estabilidade térmica, o cross-linked polyethylene (XLPE) substitui o PVC em muitos cenários. O XLPE suporta até 90°C em regime contínuo e tem melhor performance em altas tensões porque a reticulação reduz o fluxo iônico no material.

Como escolher o isolante certo para sua aplicação

O erro mais comum é olhar apenas para a resistividade. Ela indica quão bom é o material em condições ideais de laboratório. Na prática, o que importa é a rigidez dielétrica e a estabilidade ao longo do tempo. Se você está dimensionando um isolador para uma placa de circuito impresso que opera a 12 volts, qualquer plástico comum resolve. Se está trabalhando com um inversor de frequência que gera picos de 600 volts a 10 kHz, aí a história muda: a impedância do isolamento passa a depender da frequência, não apenas da resistência ôhmica. Outro ponto negligenciado é a higroscopicidade. Materiais como o nylon absorvem umidade do ambiente e perdem significativamente sua capacidade isolante quando úmidos. Em ambientes com 80% de umidade relativa, um conector revestido com nylon pode ter sua resistência de isolamento caída em uma ordem de grandeza comparado às condições secas. Para esses casos, o PTFE ou o polipropileno são opções mais seguras porque praticamente não absorvem água.

Aplicações práticas de material que não conduz energia elétrica

Em manutenção elétrica predial, o isolante mais crítico é o da fiação dentro das paredes. Cabos THW e THFF usam PVC como isolamento e têm classificação para 60°C ou 75°C respectivamente. Trocar um cabo THW por um THFF em um circuito de tomada de cozinha, por exemplo, permite maior carga sem sobreaquecimento, mas não resolve o problema de fundo se a seção transversal for insuficiente. O isolamento não compensa um condutor pequeno. Na indústria, encanamentos de ar comprimido às vezes são isolados com mangueiras de poliuretano que têm boa resistência elétrica. Se você precisa isolar mecanicamente duas partes metálicas que também carregam potencial diferente, uma junta de Poliuretano pode resolver tanto a vedação quanto o isolamento elétrico em baixas tensões. Para tensões maiores, aí sim parte-se para junções com flanges de fibra de vidro ou materiais compósitos específicos.

O que acontece quando o isolamento falha

Rastreamento é o fenômeno mais comum de falha em isoladores poliméricos expostos ao ar livre. Uma fina camada de poeira e umidade cria um caminho condutivo na superfície. Com o tempo, a corrente de fuga aquece a camada e a carboniza, formando um canal permanente que conduz eletricidade. Esse processo pode levar de dias a anos, dependendo do nível de poluição atmosférica da região. Em áreas costeiras, a salinidade acelera o rastreamento drasticamente. A ruptura dielétrica interna é outro modo de falha, e é muito mais perigoso porque não é visível externamente. Um cabo com defeito de fabricação pode ter microbolhas no isolamento de XLPE. Essas bolhas têm rigidez dielétrica menor que o polímero sólido ao redor. A cada ciclo de tensão, as bolhas descargam parcialmente, erosivando o material ao redor. Em cinco ou dez anos, o cabo pode estar inutilizável sem nenhum sinal externo de alerta. Eu lid com isso diretamente em uma instalação industrial onde transformadores de distribuição estavam apresentando quedas de isolamento entre fases. O diagnóstico inicial apontava para umidade, mas a medição com megôhmetro em 5 kV revelou que o problema estava em camadas internas do enrolamento, não na superfície. A solução foi substituir os transformadores e, como workaround temporário enquanto aguardávamos reposição, adicionar resina epóxi de impregnação em alta vácuo nos terminais expostos, o que estabilizou o isolamento por cerca de oito meses até a troca definitiva.

Testando o isolamento na prática

Um megôhmetro (ou tester de isolamento) é a ferramenta básica. A leitura deve ser feita com o circuito desenergizado e, preferencialmente, em condições controladas de temperatura. Regras gerais: para circuitos até 1000 V, aplica-se 500 V DC no teste. Para média tensão, usa-se 1000 ou 2500 V DC. Quanto maior a tensão de teste, mais severo o diagnóstico, mas também maior o risco de danificar isolantes já degradados. Uma boa leitura de isolamento para equipamento elétrico bem conservado fica acima de 100 M em condições normais. Valores abaixo de 5 M indicam que algo está errado e precisa ser investigado. O índice de polarização (IP), que é a razão entre a leitura em 10 minutos e a leitura em 1 minuto, ajuda a distinguir umidade de degradação térmica. Um IP maior que 1,5 geralmente indica isolamento seco e saudável. Abaixo de 1,0 é sinal forte de contaminação ou umidade. Há uma armadilha comum: medir isolamento com temperatura muito alta. A resistividade dos materiais diminui com o aumento da temperatura, então uma leitura feita em um motor recém-desligado pode parecer pior do que realmente é. Aguarde pelo menos uma hora para estabilização térmica antes de confiar em medições críticas. Um ajuste comum é corrigir a leitura para 20°C usando fatores de correção baseados no coeficiente térmico do material, que para o PVC é aproximadamente 2,3% por °C acima de 20°C.
