Materias Primas Do Ferro

Entendendo o processo siderúrgico e os insumos envolvidos

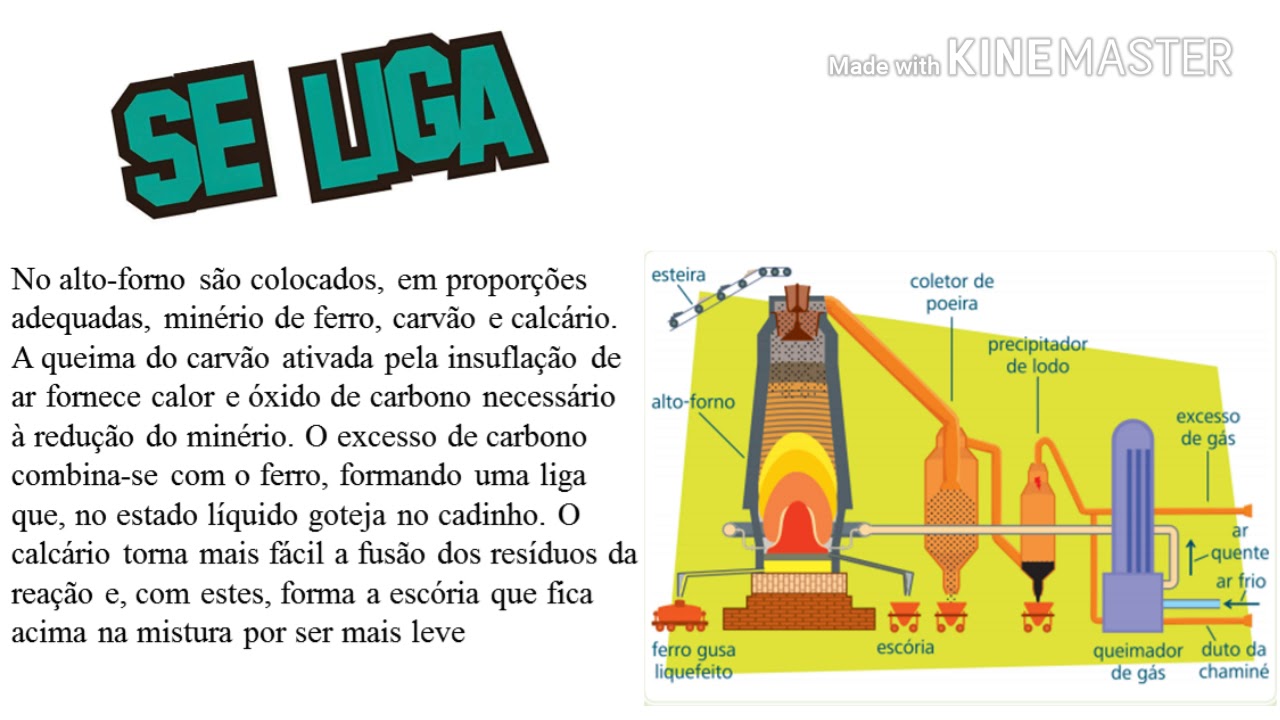

Quando você entra numa usina de ferro-gusa ou num alto-forno, a primeira coisa que vê é uma cadeia logística gigante. O minério chega em carretas ou por correias transportadoras, o coque em silos imensos, e o calcário é estocado separadamente porque a umidade estraga a eficiência. Tudo isso vai para a carga do alto-forno em proporções bem calculadas. A maioria dos arquivos técnicos que encontro na internet lists basicamente três itens — minério de ferro, coque e fundente (geralmente calcário) — mas a realidade operacional é bem mais complexa do que isso. O minério de ferro é obviamente o componente principal, e as variedades mais comuns são a hematita (FeO, com teores entre 60% e 65% de ferro) e a magnetita (FeO, com teores um pouco menores mas com vantagem magnética para Beneficiamento). No Brasil, a Vale exporta massa fina de Itabira com cerca de 65% Fe e baixa sílica. Na China, usam muito o minério australiano da FMG, que tem sílica mais elevada e exige ajuste no teor de fundente. Esse é um ponto que pouca gente leva a sério: a sílica do minério determina quanta cal ou dolomita você vai precisar adicionar, e isso impacta diretamente o volume de escória e o consumo de energia. O coque é a segunda peça crítica. Ele funciona como redutor, fonte de calor e suporte estrutural dentro do alto-forno. A qualidade do coque se mede por CSR (Cold Strength) e CRI (Reactivity Index). Um coque com CSR baixo desintegra mais rápido, o que gera problemas de permeabilidade no alto-forno — e permeabilidade ruim significa que o gás de redução não sobe uniformemente, criando canais preferenciais que comprometem a redução do minério. Eu tive esse problema numa operação onde o fornecedor de coque havia trocado a matéria-prima carvão sem avisar. O CSR caía de 65 para 58 entre lotes, e o alto-forno começou a apresentar quedas de pressão e instabilidade térmica. A solução foi simples mas chata: passar a fazer análises de recebimento de cada caminhão de coque em vez de confiar no certificado do fornecedor, e ajustar a proporção da carga em tempo real conforme os resultados vinham.

O fundente é o terceiro ingrediente essencial. O calcário puro (CaCO) ou a dolomita (CaMg(CO)) servem para capturar as impurezas sílicas e aluminosas do minério, formando a escória. Sem fundente adequado, a escória fica ácida e viscosa, o que prejudica a fluidez e a separação do ferro líquido. O ponto que ninguém sempre menciona é que o excesso de MgO na escória — vindo da dolomita ou de minérios magnesianos — melhora a fluidez mas eleva o ponto de fusão, então há um equilíbrio delicado. Opção que muita gente ignora: usar brita de calcário moído em vez de pedras grandes, porque a superfície de contato maior acelera a decomposição e a reação de formação de escória. Existem ainda adições secundárias que variam conforme a especificação do gusa desejado. Ferroligas de silício e manganês podem ser adicionadas diretamente na cuba ou na corrida. Alumina pode entrar via bauxita ou outros fundentes especiais. E nos altos-fornos modernos, Injeção de Carvão Pulverizado (PCI) substitui parte significativa do coque — chegam a injetar até 400 kg de carvão por tonelada de gusa, o que reduz o consumo de coque de cerca de 750 kg/t para 500 kg/t. O PCI é econômica mas traz seus próprios desafios: o carvão precisa ter baixa cinza e baixo enxofre, e a distribuição no alto-forno precisa ser uniforme, senão você cria zonas de combustão desigual. Um detalhe técnico importante que pouca gente explica direito: o balanço de massa no alto-forno não é trivial. Para produzir uma tonelada de ferro-gusa com 4,3% de carbono a partir de minério com 62% Fe, você precisa de aproximadamente 1,5 a 1,8 toneladas de minério, 0,5 a 0,7 toneladas de coque (sem PCI), e 0,2 a 0,4 toneladas de fundente, dependendo da composição do minério. Com PCI, o coque cai mas o carvão injetado entra na conta. Errar essas proporções em 5% já causa problemas operacionais sérios.

O que quase ninguém avisa sobre matérias primas do ferro é a questão da umidade. Minério com 8% de umidade em vez de 6% altera toda a termodinâmica da carga. O alto-forno precisa evaporar essa água, o que consome energia e resfria a zona de redução. A prática correta é secar o minério antes da aglomeração ou ajustar a carga para compensar. Já vi operadores simplesmente aumentarem a temperatura do ar de mistura quando a umidade subia, o que funciona no curto prazo mas desgasta o refratário mais rápido. Outro ponto prático: o armazenamento. Minério de ferro absorve água e pode compactar nos pátios, especialmente as massa finas. Isso gera perda por espalhamento e dificuldade de carregamento. O coque também perde qualidade se exposto à chuva — o CRI aumenta com a weathering. A solução caseira que eu vi funcionar foi um sistema simples de lonas móveis sobre os pátios com drenagem inclinada, mas o ideal mesmo é cobertura permanente. Fundentes precisam ser protegidos da chuva porque o CaCO molhado não decompoe corretamente durante a cargas. Se o seu foco é produção de aço elétrico (forno a arco), a matéria-prima principal muda completamente: sucata de aço, ferro-gusa líquido ou sólido, e ferro-ligas. A sucata precisa ser segregada por densidade e limpeza porque contaminantes como cobre e estanho se acumulam no banho e degradam a qualidade do aço. Eu trabalhei num case onde a sucata importada vinha com isolamento de espuma aderido, e o isocianeto de origem liberava gases tóxicos durante a fusão que danificaram os eletrodos. A solução foi lavar a sucata antes de operar.

Para quem quer um guia operacional rápido, o fluxo básico é: recepção e análise de cada lote pesagem e proporção na carga transporte para o topo do alto-forno redução e fusão interna corrida de gusa e escória conformação. Cada etapa tem seus pontos de controle. A análise de recebimento é onde a maioria dos problemas começa — se você aceita matéria-prima fora da especificação, todo o resto vai complicar.
