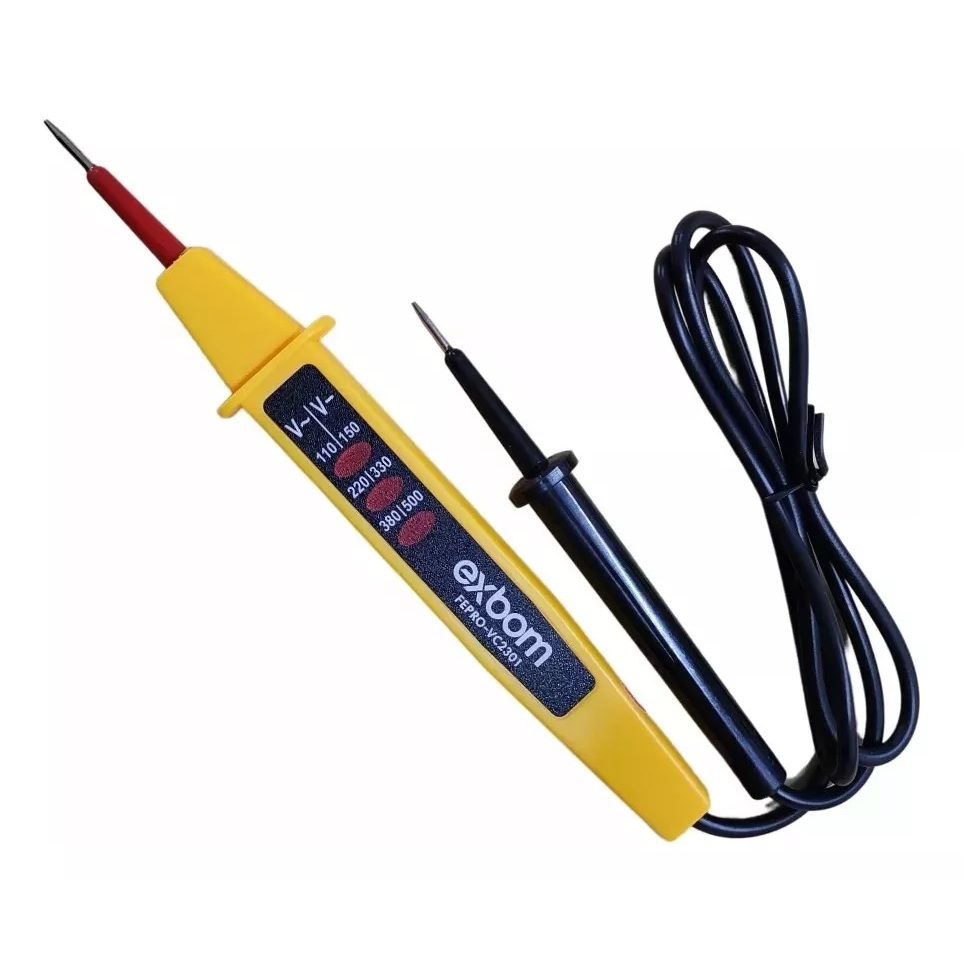

Medidor De Corrente Elétrica

O que você precisa saber antes de comprar um medidor de corrente elétrica

A maioria das pessoas compra o primeiro multímetro que encontra e depois se perde na hora de usar. O problema é que medição de corrente exige procedimentos diferentes da medição de tensão, e errar isso pode queimar o fusível do instrumento na primeira vez que você ligar algo. Eu já perdi três pontas de teste e dois fusíveis de reposição porque não lia a especificação com atenção. O primeiro medidor de corrente elétrica que eu comprei dizia "10A max" no jack vermelho. Eu não li. Liguei um compressor de ar de 12A e ouvi o estalo característico do fusível fritando dentro da caixa. Desde aí, antes de qualquer medição, eu verifico três coisas: a (range) do instrumento, se o terminal está no jack correto, e se a corrente esperada está abaixo do limite de entrada contínua do aparelho.

Como funciona um medidor de corrente elétrica na prática

A medição de corrente exige que o instrumento seja colocado em série com o circuito. Isso significa que você precisa abrir o circuito, passar a corrente pelo medidor, e fechar de novo. Não dá para tocar as pontas nos dois pontos de um circuito fechado e esperar ler algo útil — nessa configuração você mede tensão, não corrente. A grande diferença prática entre um multímetro digital barato e um medidor de corrente profissional está no método de aquisição. Um DMM comum usa um resistor shunt interno e mede a queda de tensão sobre ele. Para correntes altas, esse shunt precisa ser preciso e dissipar potência. Por isso muitos multímetros têm um limite de 10A para medições diretas, e acima disso exigem um clip de efeito Hall separado ou uma pinça amperimétrica. Eu uso há anos uma pinça clamp-on com sensor Hall para medições acima de 10A, e ela elimina a necessidade de cortar fios ou desconectar circuitos. A precisão cai um pouco comparada à medição por shunt — típico ±1,5% do valor lido mais ±0,5% do fundo de escala — mas para diagnóstico em campo isso é mais do que suficiente e economiza muito tempo. Um multímetro padrão com shunt interno chega a ±0,5% + 2 dígitos, mas você paga esse desempenho com a obrigatoriedade de interromper o circuito.

Outro ponto que ninguém menciona: a corrente alternada real em circuitos com cargas não lineares pode ser muito maior que a corrente contínua esperada. Fontes chaveadas, variadores de frequência, LEDs com driver barato — todos eles geram harmônicas que podem fazer o medidor ler de forma errada se não for true RMS. Eu já medi uma carga que o multímetro básico marcava 3,2A e o true RMS marcava 5,8A. A diferença era pura forma de onda distorcida. Se o seu medidor não é true RMS, ele simplesmente mostra um número que não reflete a potência real consumida.

Passo a passo para medição segura

Antes de tudo, desligue a alimentação do circuito se estiver trabalhando em quadro elétrico residencial ou industrial. Medições em vivo exigem EPI adequado — luvas isolantes, óculos de proteção, calçados com biqueira de fibra e não borracha comum — e uma tabela de riscos ATPV/Cal/cm² para saber até onde você pode ir sem se queimar. Um erro comum que vejo frequentes em fóruns técnicos é conectar o multímetro em paralelo com a carga quando deseja medir corrente. Isso cria um curto-circuito direto através do shunt interno do instrumento. O fusível protege, mas só se estiver bom e na calibre certo. Um fusível velho, enferrujado ou de especificação errada pode não abrir a tempo e destruir o multímetro junto com o circuito. Uma vez eu medi um motor trifásico de 7,5cv que apresentava corrente desbalanceada entre as fases. As leituras eram 8,1A, 11,4A e 9,3A. O técnico da manutenção achava que era problema no enrolamento. A medição com pinça tradicional dava valores instáveis porque o motor tinha um drive VFD a montante gerando ruído de comutação. O que funcionou foi colocar o multímetro na função de medição de corrente contínua com filtro de média móvel ativo, e repetir a leitura em três momentos separados, sempre com o motor em regime térmico (após 45 minutos ligado). A média das três leituras em cada fase revelou que o desbalanço real era de apenas 15%, dentro da especificação do fabricante para aquele modelo de motor. O problema era o ruído do drive enganando o medidor, não um defeito no motor.

Outro caso: medição de corrente de repique em partida de motor assíncrono. A corrente de inrush pode durar de 200ms a 2s e atingir 6 a 8 vezes a corrente nominal. Multímetros comuns mostram o valor RMS contínuo e perdem completamente o pico. Para capturar isso, você precisa de um medidor com taxa de amostragem mínima de 10kS/s e função de registro de pico. Se não tiver isso, use um osciloscópio com sonda de corrente ou uma pinça com memória de hold de pico integrado. Eu consegui resolver isso com uma pinça de baixo custo que tinha função peak hold — custou cerca de R$ 180 e salvou uma tarde inteira de tentativa e erro.

O que não funciona e quando desistir do método

Não adianta tentar medir corrente com um multímetro de baixa qualidade em circuitos de corrente pulsante ou com forma de onda irregular. A resposta em frequência desses instrumentos costuma cair abruptamente acima de 400Hz, e qualquer harmônica acima disso é ignorada, gerando leitura artificialmente baixa. Se você mede um circuito com retificador não filtrado ou um inversor de frequência, a leitura do multímetro barato pode ser até 30% menor que o valor real. Também não tente usar o modo de corrente em circuitos de alta tensão sem isolamento adequado. Um medidor de corrente de 600VCAT III é o mínimo para Quadros de Distribuição residenciais. Abaixo disso, o risco de arco elétrico durante a conexão e desconexão é real. Eu vi um técnico levar um choque de 480V porque usou um multímetro doméstico de 300VCAT II em um quadro industrial. O equipamento não tinha isolamento suficiente e o arco viajou pela ponta de prova. Para medições de corrente em faixas muito baixas — abaixo de 10mA — muitos multímetros comuns simplesmente não têm sensibilidade suficiente. Nesses casos, um amplificador de corrente com shunt de baixo valor e operação diferencial é mais adequado, ou um Source Measurement Unit (SMU) se o orçamento permitir. Custo-benefício real para laboratório geral fica em torno de R$ 2.500 a R$ 4.000 para um instrumentadotrue RMS confiável, como os modelos da Keysight série 34460 ou Fluke 87V.

Configurações úteis que poucos conhecem

Alguns medidores de corrente permitem configurar o fator de forma (form factor) para compensar a leitura de ondas não senoidais. Outros têm entrada diferenciada para medição de corrente em cabos blindados, onde o retorno pela blindagem pode contaminar a leitura se o sensor não for posicionado corretamente. Eu resolvi um problema de leitura fantasma em um painel de automação simplesmente invertendo a orientação da pinça — o campo magnético residual do cabo de alimentação adjacentecausava interferência, e girar o sensor 180° cancelou o erro. Se o seu trabalho envolve medições frequentes de corrente em instalações existentes sem possibilidade de desligar, considere investir em um data logger de corrente com monitoramento contínuo. Esses equipamentos registram leituras a cada segundo ou menos, permitem análise de tendências e detectam picos esporádicos que uma medição pontual jamais capturaria. Um equipamento como o Hioki CM4371, por exemplo, armazena milhares de pontos e exporta para Excel com um simples cabo USB. Em média, essa abordagem reduz o tempo de diagnóstico de uma instalação problemática de dois dias para menos de quatro horas. O importante é entender que o instrumento define o limite do que você consegue medir com confiança. Antes de qualquer leitura, pergunte-se: qual é a corrente esperada? Qual a forma de onda? Qual a tensão do circuito? Se alguma dessas respostas for incerta, comece pelo maior range e desça gradualmente. Nunca force uma medição em range baixo sabendo que a corrente pode excedê-lo. O custo de um fusível é baixo. O custo de um multímetro queimado e de um acidente elétrico é muito maior.
