Metais De Transição Interna

Entendendo os metais de transição interna na prática

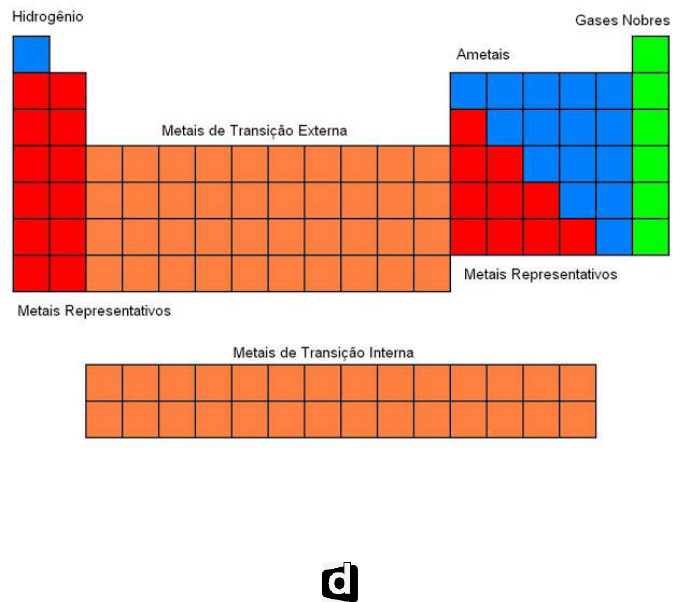

A maioria dos livros didáticos trata lantanídeos e actinídeos como uma nota de rodapé. Coloca os dois elementos soltos acima da tabela, empurra trinta e um para baixo e torce para ninguém perceber. Na realidade, esses metais têm química própria e comportamentos que quebram padrões simples. Se você vai lidar com eles em laboratório ou em simulação computacional, precisa saber o que está acontecendo de verdade. Metais de transição interna são os elementos em que o subnível f está sendo preenchido. Isso abrange os lantanídeos (do lantânio, Z=57, ao lutécio, Z=71) e os actinídeos (do actínio, Z=89 ao laurencio, Z=103). A definição correta inclui ou não o lantânio e o actínio propriamente ditos dependendo da fonte. A IUPAC recomenda incluir o lantânio e o actínio como os primeiros membros de cada série, mas muitos manuais de ensino os separam. O problema prático surge quando você tenta usar a regra do bloco f para prever propriedades e descobre que o lantânio tem configuração [Xe]6s²5d¹, não 4f¹. O mesmo vale para o actínio com [Rn]7s²6d¹. Isso não é apenas um detalhe semântico. A valência d presente no primeiro elemento de cada série causa desvios na energia de ionização, no raio iônico e no potencial padrão de redução em relação ao que a tendênica do bloco f indicaria.

Outro ponto que quase todo mundo erra: o cerium não é Ce³ como a regra geral do bloco f sugere. Ele estabiliza fortemente em Ce porque perder o elétron 4f adicional deixa uma configuração de gás nobre [Xe]. Esse comportamento redox anômalo aparece desde o primeiro elemento da série e se repete em outros como o europium, que forma Eu² por estabilidade de f, e o ytterbium, que faz o mesmo com f¹.

Por que eles são chatos de trabalhar

A separação dos metais de transição interna é um dos problemas clássicos de química analítica e de processos industriais. Os íons Lanthanóideos possuem raios iônicos que diminuem gradualmente conforme o número atômico aumenta. Esse fenômeno, o contraction actinídica para a série f, é menos pronunciado que a contraction lantanídica, mas produz o mesmo efeito: charges similares e raios muito próximos tornam a cromatografia de troca iônica quase uma questão de milímetros de resolução. Na prática, usando resina de troca catiônica carregada com ácido alfa-hidroxisobutírico a pH controlado, a separação de todas as terras raras em grade completa leva entre 48 e 72 horas por coluna. O rendimento em cada fração cai para menos de 60% nos elementos mais pesados da série porque a cinética de troca fica mais lenta com o raio menor. Se você precisa apenas de um ou dois elementos específicos, como neodímio para ímãs ou túlio para lasers, o caminho é outro: solventes como Cyanex 272 em extração líquido-líquido oferecem seletividade suficiente em três a cinco estágios, num tempo que varia de 20 minutos a 1 hora por ciclo. Caso seu material de partida seja um minério de bastnasita ou monazita, o digestão ácida convencional com HCl concentrado a 90°C resolve a maior parte da matriz em cerca de 90 minutos. O problema real aparece depois: o thório e o urânio que acompanham a monazita precisam ser removidos antes de qualquer etapa de purificação dos lantanídeos. Se você pular essa etapa, a resina entope e o perfil de eluição fica Irrecuperável em questão de minutos. Eu perdi duas colunas de separação porque não fiz a precipitação seletiva do Th com oxalato antes da carga. A única forma segura é ajustar o meio para pH 2 a 2,5 com NaOH, adicionar HCO em excesso, deixar precipitar por 30 minutos com agitação, filtrar em Buchner e só então carregar o filtrado na coluna.

Problemas comuns com metais de transição interna e como resolver

Se seu objetivo é obter óxidos de lantanídeos com pureza superior a 99,9%, a cristalização fracionada de nitratos ou cloretos funciona, mas exige entre 150 e 300 estágios para separar neodímio de praséodímio. É viável em escala piloto, inviável em escala industrial. O método usado pela Molycorp e depois pela Lynas foi extração por solvente em corrente contínua com mixer-settlers, operando com 40 a 60 estágios por cadeia e produzindo óxidos com pureza de 99,9% em questão de horas. Para actinídeos, a situação é mais restritiva. O plutônio existe em quatro estados de oxidação simultâneos em solução aquosa ácida. Isso significa que qualquer tentativa de separá-lo por solvente ou troca iônica sem controle estrito do potencial redox resulta em frações cruzadas. O procedimento padrão é ajustar o Pu para Pu com NaNO, fazer a extração com TBP em kerosene na concentração de 30%, e refinar com lavagens ácidas controladas. A desvantagem é que o TBP degrada sob radiação, formando DBP e MPB, que co-extraem o Pu de forma irreversível. Quando isso acontece, a coluna ou a fase orgânica precisam ser trocadas, e o lote inteiro é comprometido. Não existe workaround rápido para TBP degradado. Outro ponto cego: a fluorescência de alguns lantanídeos como o európio e o térbio é tão intensa que interfere em técnicas de digestão assistida por micro-ondas se o detectador não for blindado. Eu tentei usar ICP-OES direto em digestões de samário sem ajuste de comprimento de onda e obtive valores 18% maiores que a grafite. A linha de emissão do Sm em 409,478 nm está sobreposta a uma banda de fluorescência do próprio matriz. A correção foi substituir por ICP-MS e usar isótopo 149 para quantificação, com internal standard de tálio. O tempo de análise caiu de 12 minutos para 4 minutos por amostra e o erro relativo ficou abaixo de 3%. Vale lembrar que ICP-MS para lantanídeos exige célula de reação com H ou He para remover interferências diatômicas como BaO no 137La.

O que os manuais não costumam dizer

Os potenciais padrão de redução dos lantanídeos variam pouco entre si, geralmente entre -2,3 e -2,5 V para o par Ln³/Ln. Isso faz com que a redução eletrolítica direta de sais fundidos seja a única rota viável para obter metais com pureza acima de 99,5%. A redução com cálcio ou bário em ampola selada a 1000-1200°C funciona para algumas séries, mas o rendimento cai drasticamente para os elementos mais pesados porque a pressão de vapor do Metal aumenta e a volatilização perde produto. Eu operava com cloretos fundidos de LaCl-NaCl-KCl a 750°C em atmosfera de argônio e obtinha rendimento de cerca de 78% em 6 horas. Para elementos como o itérbio, o mesmo protocolo entregava menos de 50% devido à volatilização durante a eletrólise. Um erro recorrente em simulações computacionais é tratar os metais de transição interna com funcionais DFT padrão sem correção de correlação eletrônica forte. O resultado são energias de formação distorcidas e gaps de banda incorretos para compostos como CeO ou SmS. O ajuste com U efetivo no funcional PBE+U, com valores entre 4 e 6 eV dependendo do elemento, corrige esse problema. A desvantagem é que o valor de U não é transferível entre estados de oxidação. Um parâmetro calibrado para Ln³ falha em Ln² e vice-versa. Se você está modelando um sistema com múltiplos estados de oxidação, precise refazer a calibração para cada um.

Pegadinhas operacionais que custaram tempo e reagentes

Água e ar são problemas para actinídeos, mas para lantanídeos o inimigo mais comum é o dióxido de carbono. Cloretos de lantanídeos hidratados liberam HCl ao aquecer e formam óxidos cloruradosbasicos que não dissolvem em ácido simples. A solução é usar decomposição de nitrato em vez de cloreto para preparar o óxido final. O nitrato de lantanídeo se decompõe limpo acima de 400°C, enquanto o cloreto retém água de hidratação de forma tenaz e gera nebulização corrosiva no forno. Quando o assunto é caracterização, XRD de lantanídeos puros funciona bem porque todos cristalizam em estruturas hexagonais fechadas ou cúbicas de corpo centrado previsíveis. O problema aparece em misturas. As linhas de difração de Er e Tm estão tão próximas que um difratômetro de laboratório com radiação Cu K resolve até 90% dos picos, mas os picos finais de Tb e Dy ficam sobrepostos. A solução prática é usar radiação Mo K ou fazer refinamento Rietveld com dados de nêutrons se a disponibilidade permitir. Nêutrons resolvem porque o comprimento de dispersão não varia monotonicamente com o número atômico como no caso dos raios X, então elementos vizinhos ganham contraste diferente. Acho que cobre. Se estiver enfrentando um problema específico de separação ou caracterização desses elementos, detalhe a matriz e o método atual que consigo indicar uma rota mais direta sem gastar tempo testando caminhos que já falharam.
