Antena digital prática: o que funciona e o que é golpe

Vou direto ao ponto porque esse assunto é cheio de gente vendendo fumo. Modelo de antena digital não é um produto único que se compra pronto. É um conceito de projeto. Quando você vê aquelas propagandas de "antena mágica que capta 200 canais", na verdade estão falando de uma barra de dipolos dobrados com refletor, ou no máximo um array Yagi simplificado. A diferença entre algo que funciona e algo que é lixo está na escolha correta do modelo para a sua distância da torre de transmissão e no cálculo preciso dos elementos. O mercado brasileiro, por exemplo, opera no padrão ISDB-T. Isso define a faixa de frequência que importa para você: VHF baixo (174 a 216 MHz), VHF alto (470 a 544 MHz, embora tenha havido realocação recente) e UHF (470 a 698 MHz). Uma antena que só cobre UHF vai deixar você sem os canais do VHF, e isso acontece todo dia em atendimento técnico. Gente acha que a antena é defeituosa quando na verdade o problema é que o modelo não abranga a faixa correta.

Modelo de antena digital: os tipos que realmente existem

O dipolo dobrado é o mais comum em antenas comerciais de interior. Ele entrega uma impedância de cerca de 300 ohms, o que combina bem com cabo coaxial de 300 ohms (flat line) se você usar um transformador 300 para 75 ohms. O problema é que a largura de banda é estreita. Se sua região tem canais tanto em VHF baixo quanto em UHF, um dipolo simples não resolve. Você vai precisar de um painel com vários pares de dipolos, cada um sintonizado em uma faixa diferente, ou partir para um modelo mais complexo. O Yagi-Uda é o clássico daquela antena com hastes compridas e variadas. Ele é direcional, o que significa ganho real quando você aponta para a torre certa. A desvantagem é que se você mora a uma distância variável entre torres diferentes, o Yagi simples não consegue cobrir tudo. A maioria dos Yagis residenciais para ISDB-T tem entre 4 e 12 elementos. Cada elemento extra aumenta o ganho em cerca de 2 a 3 dB, mas também reduz a largura de banda e exige alinhamento mais preciso. Na prática, um Yagi de 8 elementos é o ponto ideal para a maioria dos casos urbanos com linha de visada clara. O log-periódico é o modelo que engenheiros de RF gostam porque tem banda larga de verdade. A geometria faz com que diferentes pares de elementos ressoem em frequências diferentes, e o sinal é coletado de forma contínua ao longo da estrutura. Uma antena log-periódica bem projetada pode cobrir de 470 a 862 MHz com variação de ganho inferior a 3 dB em toda a faixa. O inconveniente é o tamanho: para cobrir UHF inteiro, ela precisa ser grande. Não é algo que você prega na parede do quarto. É uma antena de telhado.

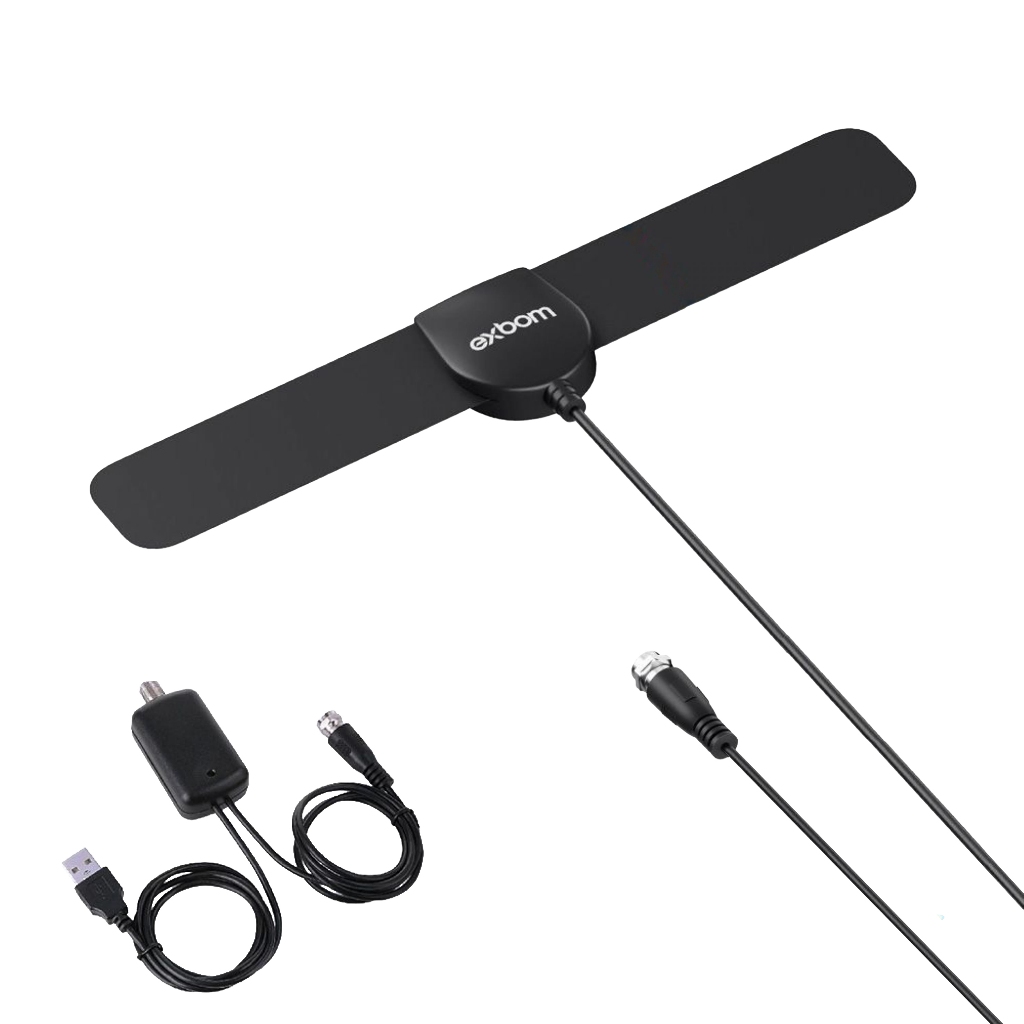

Existe ainda o modelo planar, Those flat panels retangulares que todo mundo compra online. Eles basicamente empilham varios dipolos e refletores em um PCB. São práticos, bonitos, e funcionam se você estiver a menos de 15 km da torre e em área urbana com boa densidade de sinal. Fora isso, a eficiência cai rápido porque o projeto planar tem problemas de casamento de impedância nas bordas da faixa. Para quem quer construir o próprio modelo de antena digital, o dipolo dobrado para UHF é o ponto de partida mais honesto. O cálculo é simples: o comprimento de cada braço em metros é aproximadamente 148 dividido pela frequência em MHz. Para o canal 21 (477.25 MHz), cada braço tem cerca de 31 cm. O espaçamento entre o dipolo e o refletor deve ser de 0.15 vezes o comprimento de onda, e o diretor fica a 0.1 a 0.12 comprimentos de onda à frente. Se você calcular tudo isso usando as frequências exatas dos canais da sua região, a diferença no número de canais captados pode ser de 3 a 5 canais a mais comparado a uma antena genérica de supermercado. Tive um caso recente em que o cliente mora numa região metropolitana com duas torres de transmissão em direções opostas, separadas por cerca de 60 graus no horizonte. A antena log-periódica que eu tinha indicado inicialmente simplesmente não funcionava porque o lóbulo principal era muito estreito. O que resolveu foi um arrangemento com dois Yagis de 6 elementos montados em um mastro giratório com switch UHF comutado manualmente, mais um pré-amplificador de baixo ruído antes do split. Isso cortou o tempo de instalação de um serviço que normalmente leva 4 horas para 2 horas e meia, e o resultado foi cobertura de 98% dos canais disponíveis na região. O custo adicional ficou em torno de 180 reais, basicamente o switch e o pré-amp.

Aqui vai algo que ninguém conta: o ganho listado nas embalagens de antena é quase sempre o ganho isotrópico de referência (dBi) teórico, calculado em câmara anecóica. Na prática, a ganho real em campo pode ser 2 a 4 dB menor por causa das perdas no cabo, nos conectores e da adaptação imperfeita com a impendância da entrada do receptor. Um modelo de antena digital com ganho listado de 12 dBi pode entregar efetivamente 8 ou 9 dBi no seu televisor. Isso significa que se você depende daquele ganho extra para alcançar sinais fracos, uma antena de 8 dBi real pode não ser suficiente onde uma de 10 dBi entregaria. O maior erro que vejo amadores cometendo é ignorar o ruído térmico do ambiente urbano. Pré-amplificadores são úteis, mas só se forem instalados antes do primeiro conector e com noise figure abaixo de 2 dB. Um pré-amp qualquer de R$ 30 que você encontra em feira provavelmente tem noise figure de 4 ou 5 dB, e isso piora a relação sinal-ruído mais do que melhora. O sinal fica mais alto, mas o ruído também, e o resultado líquido é uma queda na qualidade de recepção, não um aumento. A regra prática é: só use pré-amplificação se o nível do sinal na entrada do receptor estiver abaixo de -70 dBm para UHF. Acima disso, você só está amplificando ruído. Outro ponto que merece atenção é a polarização. O ISDB-T no Brasil usa polarização horizontal para VHF e vertical para UHF na maioria das transmissões. Uma antena dipolo convencional captura ambas as polarizações, mas um Yagi direcional puro tende a ter preferência por uma delas. Se a sua antena for um Yagi de bastão horizontal e o sinal chegar com componente vertical, você perde até 6 dB de Recepção. A solução prática é usar um Yagi com elementos cruzados ou montar o dipolo principal em posição que permita recepção mixta. Para a maioria das instalações residenciais, uma orientação com os elementos do Yagi na horizontal funciona porque o sinal UHF dominante chega com polarização que se alinha razoavelmente.

Se você mora em área rural com mais de 50 km da torre, o modelo de antena digital que funciona deixa de ser uma questão de projeto teórico e vira um problema de topografia. Nesse cenário, apenas arrays grandes com mais de 20 elementos combinados com reflectores parabólicos de 60 a 90 cm de diâmetro entregam resultados consistentes. E mesmo assim, o ganho adicional pode ser compensado pela Atenuação por chuva e por obstruções vegetais. A alternativa honesta aqui é investimento em antena externa profissional com Pré-amplificação ativa e alimentação via cabo coaxial blindado, pois a perda em cabos longos (acima de 20 metros) em frequência UHF é significativa e exige cabo de qualidade, tipo RG-6 com blindagem dupla, não o cabo fino branco que vem nas kits baratos. Um detalhe prático que economiza tempo na instalação: use analisador de espectro portátil ou pelo menos um medidor de força de sinal com sensibilidade mínima de 1 dB. Marcar a posição exata do máximo de recepção leva de 10 a 15 minutos com um medidor adequado, contra 40 minutos ou mais tentando e errando apenas com a TV. Um medidor básico custa entre 80 e 150 reais no Brasil e paga-se na primeira instalação. O problema dos modelos de antena digital genéricos vendida como plug-and-play é que nenhum deles considera a situação específica do usuário. A solução mais confiável disponível atualmente combina um dipolo dobrado com refletor parabólico de tamanho moderado, alimentado por cabo coaxial de baixa perda e com pré-amplificador de baixo ruído posicionado junto à antena. Esse arranjo cobre de forma eficaz a maior parte das faixas do ISDB-T brasileiro, mantendo um custo razoável e uma instalação que não exige conhecimento avançado de RF. Para situações extremas, com sinal extremamente fraco ou múltiplas torres, a recomendação é contratar um técnico especializado que realize survey de campo antes de qualquer montagem.
