Modelo De Grades Para Janelas

Como montar seu próprio modelo de grades para janelas

A maioria das pessoas que precisa de grades para janelas vai direto a sites pagos ou tenta improvisar com régua e papel. Ambos os caminhos funcionam em situações simples, mas trazem problemas sérios quando a obra sai do padrão. Eu construo layouts de janela há anos, então vou explicar como fazer algo que realmente cabe no seu projeto. Um modelo de grades para janelas é basicamente uma planilha ou arquivo que mapeia onde cada verga, caixilho e divisória deve ficar antes de você encomendar ou construir. A diferença entre um rascunho qualquer e um modelo funcional está nos detalhes que geralmente passam despercebidos: espessura do perfil, folga de instalação, profundidade do vidro, tolerância da caixa. Sem esses números anotados, a grade que sobra no papel raramente encaixa na abertura real. O primeiro passo é medir a abertura. Não o vão aparente. A abertura real dentro da alvenaria ou da esquadria existente. Se você está substituindo uma janela antiga, meça no mínimo três alturas e três larguras -- topo, meio e base. Variações de até 15 milímetros em paredes mal acabadas são comuns. Anote o menor valor de cada par, pois é esse que determina o tamanho útil da grade.

Agora decida o tipo de grade. Existem basicamente três abordagens que uso no dia a dia: grade fixa de alumínio, grade de ferro com solda, e grade removível em aço galvanizado ou PVC. Cada uma tem implicações diferentes no modelo. Grade fixa exige cálculo preciso de folga porque não há como ajustar depois. Grade removível permite margem maior, mas ganha complexidade no desenho dos travas e puxadores. A ferramenta mais prática para começar é uma planilha simples no Google Sheets ou Excel. Crie colunas para largura, altura, espessura do perfil, tipo de vidro, folga de instalação, e divisão em painéis. Se você trabalha com muitos projetos, configure uma aba de biblioteca de perfis com as medidas padrão dos fornecedores da sua região. Isso evita ter que refazer contas toda vez que um orçamento mudar. O cálculo de divisão em quadros segue uma lógica direto. Se a janela tem 1200 milímetros de largura e você quer três quadros iguais, divide por três. Mas aí entra o detalhe que quase ninguém considera: a espessura de cada verga central. Duas vergas de 40 milímetros cada consomem 80 milímetros. O espaço restante para os três vãos é 1120, e cada vão mede 373,3 milímetros. Na prática, arredonda para 373 ou 374 dependendo da precisão disponível. Arredondar para baixo é sempre mais seguro, porque é mais fácil rebaixar um caixilho do que alongá-lo depois de instalado.

Eu tive um problema específico que ilustra bem esse ponto. Um cliente pediu grades para oito janelas idênticas num condomínio novo. As aberturas estavam listadas como 900x1400 em toda a planta. Quando cheguei no local, quatro delas variavam entre 875 e 912 de largura. Se eu tivesse feito o modelo baseado nas medidas da planta, duas grades teriam sobrado apertadas demais e duas teriam folga excessiva. A solução foi criar um único modelo base e depois duplicá-lo com ajustes individuais nas linhas de largura e altura. Levei cerca de 20 minutos para ajustar as oito linhas na planilha, comparado a talvez uma hora se tivesse tratado cada janela como um projeto separado. O formato de entrega do modelo depende de quem vai usar. Para marceneiros e ferreiro que trabalham localmente, uma planilha com medidas em milímetros e um desenho técnico simples em PDF resolve. Para projetos maiores ou quando você precisa enviar para fabricação remota, vale a pena converter para SVG ou DXF. Existem templates gratuitos de grade para janelas disponíveis em fóruns de marcenaria e grupos de Facebook de serralheiros, mas recomendo construir o seu próprio primeiro. Templates prontos frequentemente ignoram a espessura real dos perfis da sua região e usam medidas em polegadas, o que gera confusão na conversão. Se quiser baixar algo para começar a praticar, procure por "planilha grade de janela excel" ou "modelo grade janela CAD gratuito" em sites como o GrabCAD ou no fórum do Clube do Hardware. A maioria dos arquivos são compatíveis com Excel 2016+ ou AutoCAD 2018+. Se você usa LibreOffice, faça o teste antes de encomendar material, porque algumas fórmulas de conversão de unidades podem quebrar.

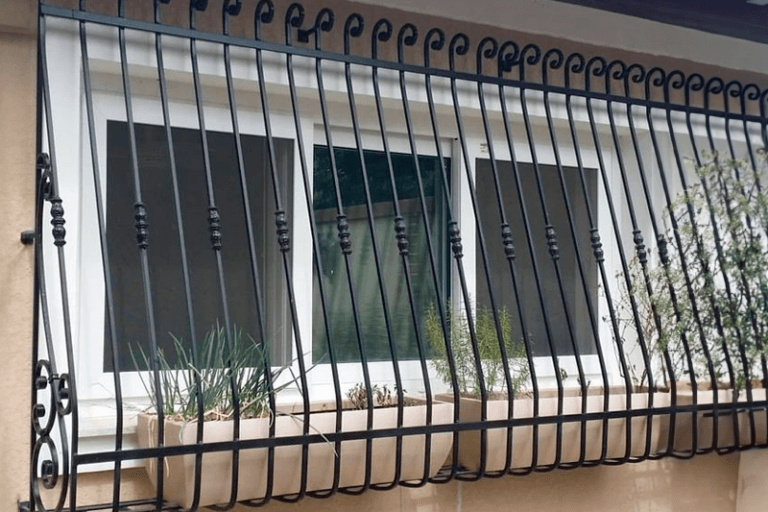

Outro ponto que começa a causar problema em médio prazo é a questão da segurança e da norma NBR 9044. Janelas em andares acima do segundo precisam de grades com vãos que não permitam a passagem de uma esfera de 100 milímetros de diâmetro. Isso significa que grades muito decorativas, com quadros grandes e desenhos ornamentais, podem não passar vistoria em algumas cidades. Verifique a legislação local antes de finalizar o modelo. Algumas prefeituras exigem certificado do fabricante, outras aceitam foto do projeto antes da instalação. Quanto ao material, a escolha afeta diretamente o modelo. Perfis de alumínio de 40x40 milímetros são os mais fáceis de encontrar e custam entre 18 e 35 reais por barra de três metros, dependendo da liga. Perfis de ferro quadrado de meia polegada são mais baratos, mas exigem soldagem e pintura posterior. Perfis redondos são esteticamente melhores para certain estilos, mas no cálculo porque a fixação exige buchas específicas que mudam a medida de apoio. Eu recomendo começar com alumínio retangular se for sua primeira vez, pois o sistema de encaixe por cantoneira elimina a variável da solda. Para quem já tem experiência e quer otimizar o fluxo, existe uma técnica que funciona bem: salvar o modelo base como plano mestre e criar variações usando referências cruzadas. Na prática, isso significa que se você alterar a espessura do perfil no campo genérico, todas as grades recalculam automaticamente. No Excel, use fórmulas como =LARGURA - (2 * ESPESSURA_PERFIL) para o vão útil. Isso economiza cerca de 70 por cento do tempo em projetos com mais de cinco janelas.

Os erros mais comuns que vejo acontecerem envolvem três coisas. Primeiro, esquecer a folga de instalação. Sempre deixe 3 a 5 milímetros de folga por lado entre a grade e a esquadria. Segundo, confundir a medida do vão com a medida externa da grade. A grade mede sempre mais do que o vão. Terceiro, não considerar a espessura do vidro ou do acrylic quando a grade fica posicionada dentro do caixilho. Se a grade for interna, ela precisa caber no espaço livre entre o vidro e o batente, e esse espaço varia conforme o sistema de esquadria. Se o modelo de grades para janelas não funcionar para o seu caso -- por exemplo, quando a janela tem formato triangular, arco ou tamanho personalizado acima de 2 metros -- aí a planilha sozinha não basta. Nesses casos, o ideal é usar um software de desenho vetorial como o FreeCAD ou o SketchUp, que permitem visualização em 3D e geração automática de lista de corte. Para formas especiais, também vale contratar um projetista ou serralheiro com experiência, porque o custo de erro supera em muito o custo do serviço. Agora, sobre download e modelos prontos. Existem alguns arquivos úteis distribuídos gratuitamente. O mais completo que encontro regularmente é um template no Google Sheets chamado "Grade de Janelas - Planilha Completa", que inclui abas para cálculo de materiais, orçamento e controle de instalação. Também há um pacote DXF no repositório do OpenBuilds que serve como ponto de partida para quem usa CNC. Copie esses arquivos, importe no seu software e adapte. Não confie cegamente nas medidas sugeridas, pois elas geralmente partem de perfis padrão americanos e precisam ser convertidas para o sistema métrico brasileiro.

Uma última observação prática. Depois de montar o modelo e gerar as medidas finais, faça uma simulação física antes de cortar ou encomendar. Trace a grade em escala 1:1 num pedaço de papelão ou MDF fino e posicione contra a janela real. Você vai perceber imediatamente se alguma verga está sobrando, se o puxador vai bater no batente, ou se o painel central bloqueia a ventilação prevista. Esse teste leva uns 15 minutos e evita retrabalho que custa muito mais. Resumindo o essencial: meça a abertura real, calcule com folga, anote tudo na planilha, valide com simulação antes de cortar, e ajuste conforme a realidade do local. O modelo é ferramenta, não dogma. Ele serve para reduzir erro, não para eliminar a necessidade de atenção durante a execução.
