Como ler e construir gráficos de movimento retilíneo uniforme na prática

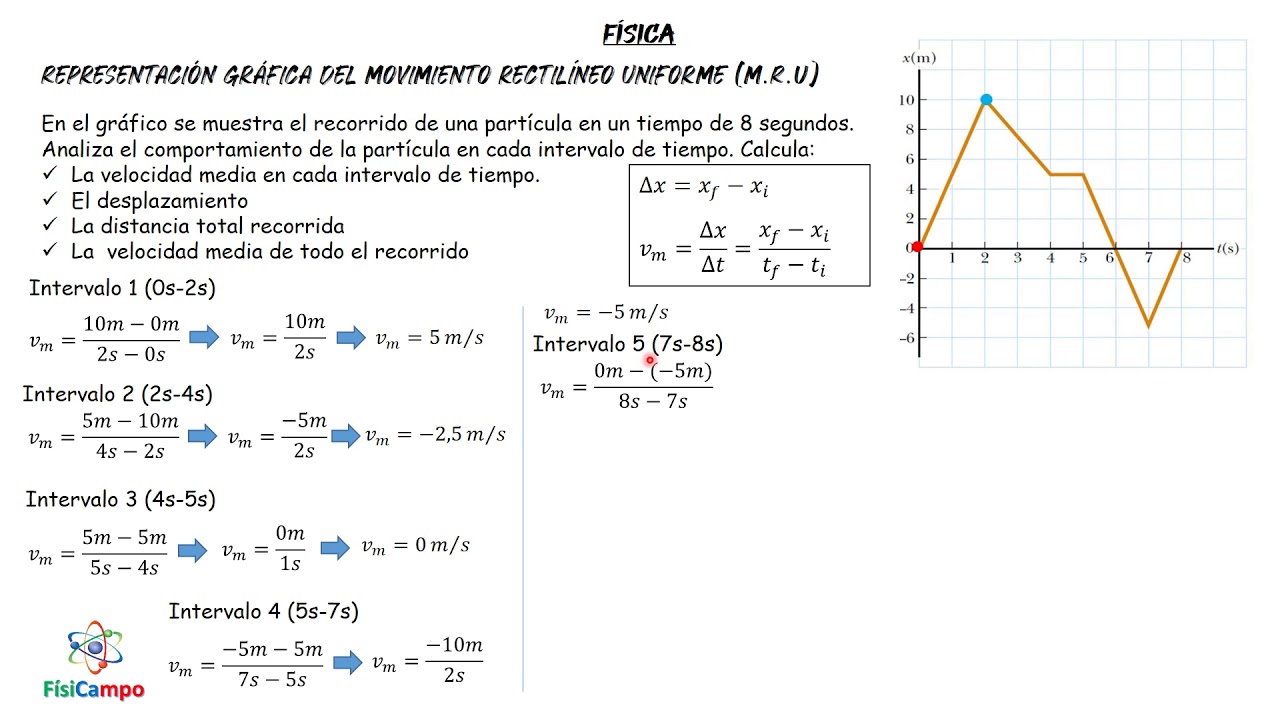

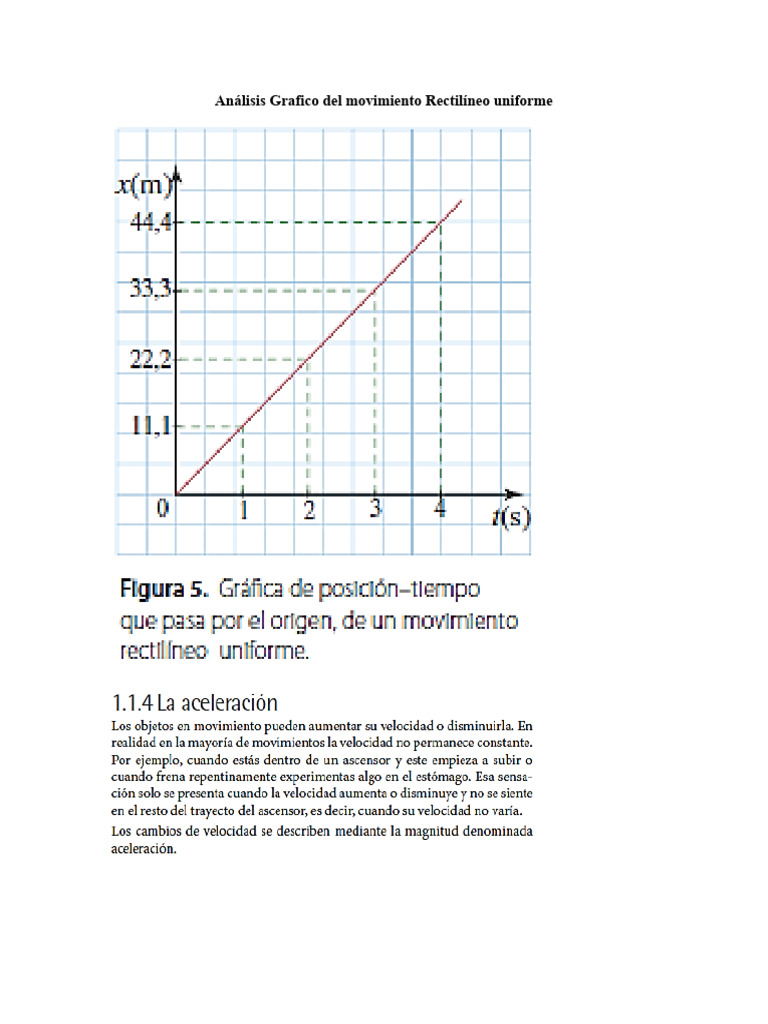

O gráfico de posição versus tempo para um movimento retilíneo uniforme é uma linha reta. A inclinação dessa linha é a velocidade. Isso parece óbvio, mas a maioria dos erros que vejo em planilhas e relatórios de campo vem de gente que trata o gráfico como algo abstrato em vez de uma ferramenta de diagnóstico. Você olha para a curve e já sabe se o sensor falhou, se o objeto parou, ou se os dados estão deslocados. Tudo em três segundos. A equação fundamental é s = s + v·t. Posição inicial mais velocidade multiplicada pelo tempo. Graficamente, s é o ponto onde a linha corta o eixo vertical (t=0). A velocidade é o coeficiente angular. Se a linha sobe da esquerda para a direita, velocidade positiva. Se desce, negativa. Se é horizontal, o corpo está parado. Simples, mas a complexidade aparece quando você tenta extrair esses valores de dados reais.

Construindo o movimiento rectilineo uniforme grafico passo a passo

Primeiro, organize seus dados. Tempo no eixo horizontal, posição no eixo vertical. Essa escolha não é arbitrária — inverter os eixos inverte a interpretação da inclinação e gera confusão desnecessária em qualquer análise subsequente. Use uma planilha, Excel ou LibreOffice Calc funcionam perfeitamente. Cole os pares (t, s) e insira um gráfico de dispersão com linha conectando os pontos. Não use gráfico de linhas padrão do Excel para dados de movimento; ele trata o eixo X como categórico e distorce a escala se os intervalos de tempo não forem uniformes. Para obter a velocidade experimental, adicione uma linha de tendência do tipo linear e exiba a equação no gráfico. O coeficiente de t é a velocidade. O termo independente é a posição inicial. Se o R² vier abaixo de 0,98, seus dados têm ruído significativo ou o movimento não foi uniform durante todo o intervalo medido. Nesse caso, verifique se houve aceleração nos primeiros ou últimos segundos — geralmente causada pelo atrito de partida ou por interferência externa. No meu trabalho com sensores de ultrassom em laboratórios de ensino, me deparei com um problema específico: o sensor emitia pulsos a cada 0,1 segundo, mas o software registrava o tempo com um atraso sistemático de 0,03 segundos devido ao timeout da porta serial. O gráfico parecia uma linha reta perfeita, com R² de 0,999, então à primeira vista estava tudo certo. A velocidade calculada estava errada em cerca de 4% porque o deslocamento temporal distorcia o coeficiente angular. A solução foi calibrar o cronômetro do software comparando com um cronômetro físico de referência e aplicar um offset de correção diretamente nos dados de tempo antes de gerar o gráfico. Esse tipo de erro sistemático não aparece em nenhum manual introdutório.

Outro ponto que poucos mencionam: quando você tem dados com posição inicial diferente de zero, não subtraia s manualmente para "simplificar". Deixe a linha de tendência calcular tudo automaticamente. Subtrair s manualmente introduz arredondamento e, mais importante, mascara problemas de calibração da origem que poderiam ser identificados pela interseção com o eixo Y.

Limitações que todo mundo ignora

O gráfico de MRU só é válido quando a velocidade é realmente constante. Na prática, isso quase nunca acontece por períodos longos. Arrozimento do ar, variações de temperatura que afetam sensores, pequenas imperfeições mecânicas — tudo isso gera variações de velocidade que parecem aceitáveis a olho nu mas comprometem a linearidade estatística dos dados. Se você precisa de precisão superior a 2%, o gráfico de MRU puro não é suficiente. Nesse caso, use um gráfico de velocidade versus tempo e integre numericamente, ou adote um modelo de MRUA com correção de resíduos. Um problema comum ao exportar dados de plataformas como PhET, Tracker ou mesmo sensores Bluetooth de baixo custo é que eles vêm com timestamps relativos ao início da aquisição, não absolutos. Isso significa que se você pausar e retomar a coleta, os intervalos de tempo podem ter gaps que o gráfico de linha conecta erroneamente, criando segmentos com inclinação fantasma. Sempre insira linhas em branco ou use NaN nos pontos de interrupção antes de plotar. O gráfico de MRU é uma aproximação útil, não uma verdade absoluta. Ele funciona bem para objetos deslizando sobre superfícies bem niveladas em curtas distâncias, ou para simulações computacionais. Para medições reais de longo prazo, a não-linearidade inevitável dos sistemas físicos exige que você documente o intervalo de tempo no qual a linearidade foi validada estatisticamente. Anotar o R² e o intervalo de confiança da velocidade no próprio gráfico ou na legenda do relatório leva dez segundos e evita perguntas difíceis depois.
