Como construir um muro de arrimo passo a passo

A primeira coisa que todo mundo erra é escavar sem pensar na drenagem. Eu já vi muro de arrimo que cedeu porque alguém só fez o concreto e esqueceu de colocar a geotêxtil atrás. O solo não aguenta e a água encontra um caminho. Vamos começar do jeito certo. O processo inteiro se divide em etapas que dependem umas das outras. Você não começa a erguer a alvenaria antes de ter a fundação assentada e drenada. O segredo não está no concreto em si, mas no que fica atrás e embaixo dele. Etapa 1: o reconhecimento do terreno

Mire a declividade, a tipo de solo e a carga que o muro vai segurar. Areia solta pede mais fundação do que argila firme. Se o terreno for irregular, um nível a laser resolve em minutos. Anote os pontos mais altos e mais baixos da escavação necessária. Isso define o comprimento total e a profundidade da vala. Etapa 2: a escavação e a fundação Abra a vala com largura mínima de 40 cm para muros até 1 metro de altura. A profundidade deve ultrapassar a camada superficial de aterro e chegar no solo de apoio firme, geralmente entre 60 cm e 1,2 metro. Coloque uma camada de Brita nº 1 com 10 cm, compacte bem. Mistura de concreto fck 20 MPa, traço 1:2:3, é suficiente para muros residenciais pequenos. Se o muro passar de 1,5 metro, sobe para fck 25 MPa e adota armadura conforme cálculo estrutural.

Um detalhe que poucas pessoas mencionam: a sapata da fundação deve ter espessura mínima de 30 cm e projeção de 15 cm para cada lado da parede. Sem isso, o momento fletor no embasamento pode trincar a base em menos de um ano. Etapa 3: a drenagem, a parte que salva o muro Aqui é onde a maioria dos diários de obra erra. Você precisa de três coisas:

• Tubo perfurado de 100 mm (dreno de fundo) posicionado junto à fundação, com declividade mínima de 1% para fora do aterro.
• Camada de brita grosso (50 mm) ao longo de todo o comprimento atrás do muro, com pelo menos 30 cm de espessura.
• Geotêxtil não-tecido sobre a brita, envolvendo lateralmente e cobrindo o topo, para impedir que o solo fino entupa a drenagem.

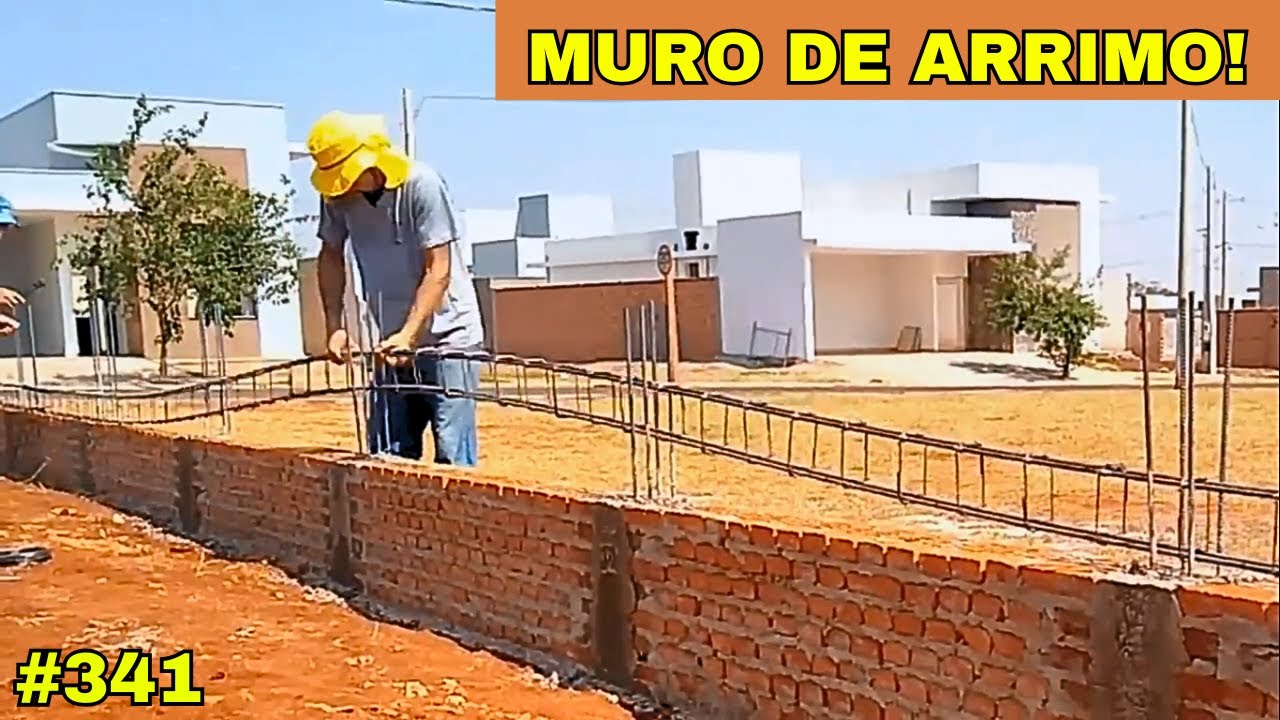

Eu já lidiei com um caso em que o cliente economizou na geotêxtil. Dois anos depois, o dreno entupiu, a pressão hidrostática triplicou e o muro trincou na diagonal. O workaround foi quebrar parte do revestimento interno, recondicionar a geotêxtil e reposicionar o tubo com um jato de água pressurizada. Custou três vezes mais do que teria custado na primeira execução. Etapa 4: a alvenaria ou o concreto armado Para muros curtos, até 1,2 metro, blocos de concreto fck 15 MPa com argamassa CA-II resolvem. Assente os blocos com rejunte contínuo e coloque malha galvanizada a cada dois níveis para amarração. Para muros mais altos, a solução é vergalhão longitudinal de 5/16" e estribos de 3/16" a cada 20 cm. Deixe as juntas de dilatação a cada 6 metros, senão a retração térmica e o assentamento diferencial vão gerar fissuras que comprometem a estanqueidade.

Etapa 5: o revestimento e a proteção final Reveste a face interna com massa asfáltica ou pinturas impermeabilizantes. Isso não é estética, é proteção contra infiltração que atinge a armadura. Instale um rodapé de concreto na base do muro, com inclinação para fora, para evitar que a água da chuva escoe sobre a face e eroda o aterro.

O que pode dar errado (e não é clichê)

O erro mais comum é construir o muro sem prever o empuxo ativo do solo. O solo atrás do muro empurra. Se a fundação for rasa demais ou a base muito estreita, o muro balouça e tomba. A regra prática é: para cada metro de altura, a base precisa ter no mínimo 60 cm de profundidade e 40 cm de largura, fora a projeção da sapata. Outro problema frequente é o aterro de retorno feito com solo contaminado por matéria orgânica. Solo orgânico compacta de forma irregular e retém água. Use apenas terra sã, areia ou pedra britada, nunca resto de escavação residencial jogado sem triagem.

Muro de arrimo prefabricado versus construído in loco

Painéis pré-moldados são uma opção válida para alturas até 2 metros. A vantagem é velocidade: dois homens instalam 15 metros lineares em um dia. A desvantagem é rigidez: se o solo tiver movimentação diferencial, as juntas dos painéis abrem e a água entra. Muro construído in loco permite ajuste de fundação e junta de dilatação conforme a topografia. Se o terreno é irregular, prefira a execução tradicional. Se o muro tiver mais de 2 metros de altura, segurar talude natural ou estiver em área sísmica, um laudo estrutural é obrigatório. Não tente calcular o empuxo deRankine ou Coulomb no papel e seguir sem pareceria. Um erro de cálculo nisso gera trilha de dano lento, não imediato. A fiscalização nem sempre exige, mas a segurança do imóvel e dos vizinhos depende disso. O tempo médio de execução para um muro residencial de 8 metros lineares por 1,5 metro de altura, com fundação e drenagem corretos, é de 5 a 7 dias úteis, dependendo da equipe. Se tudo for feito corretamente desde o início, o custo com reparo futuro tende a zero. Se pular a geotêxtil, o gasto aparece em dois ou três anos.
