No Microscópio Esquematizado Há Três Lentes Convergentes

Como funciona um microscópio óptico composto: as três lentes convergentes explicadas

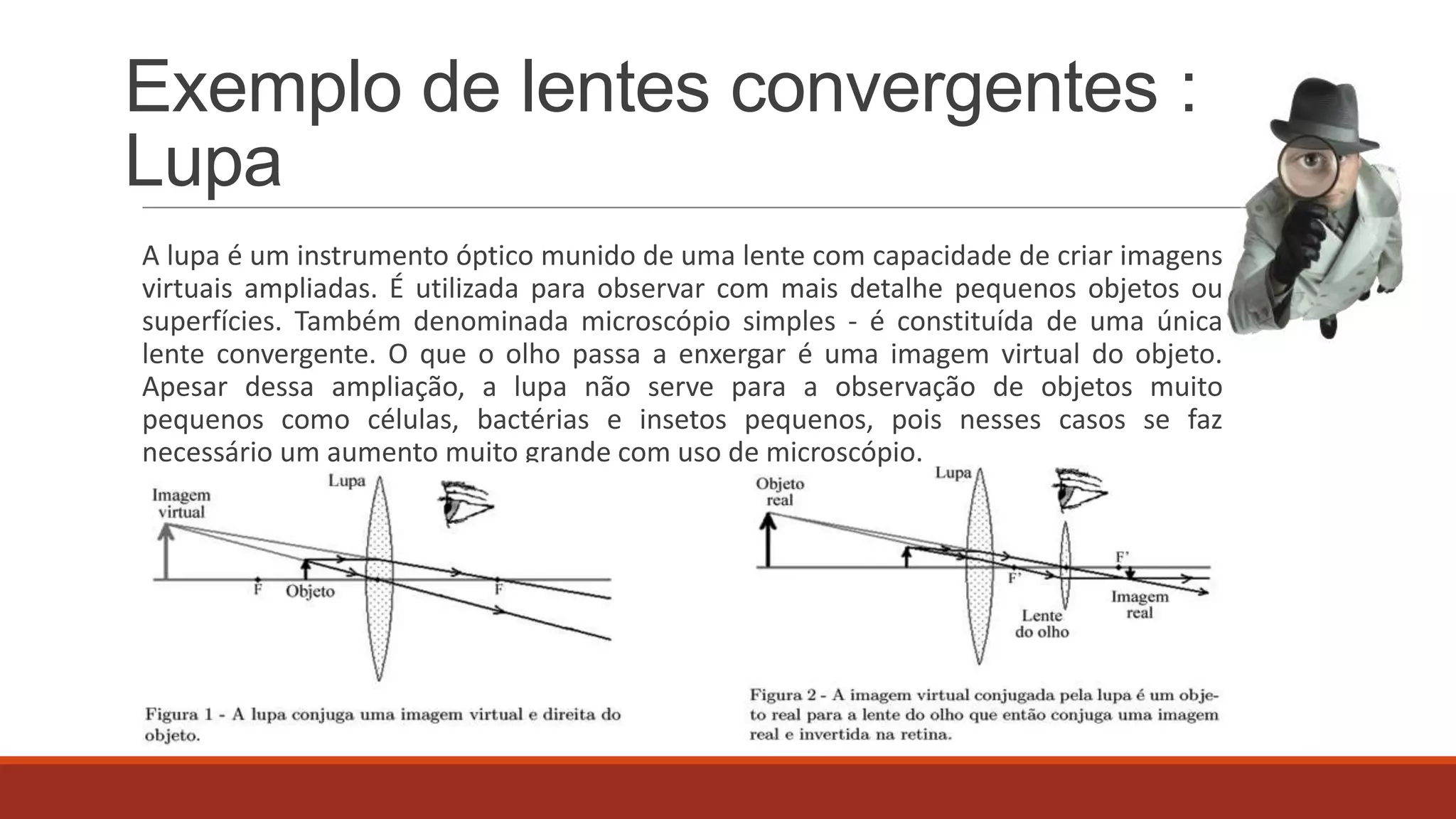

Muita gente estuda o microscópio composto sem realmente entender por que ele tem três lentes e não duas. O esquema clássico que você vê nos livros didáticos mostra uma lente convergente próxima ao objeto (objeto), outra próxima ao olho (ocular) e uma terceira abaixo do palco (condensador). Parecem todas iguais no desenho, mas cada uma faz algo completamente diferente no sistema óptico. E é exatamente isso que ocorre no desenho padrão: três lentes convergentes dispostas ao longo do tubo do instrumento. A primeira é a lente condensadora, situada no base do microscópio, logo acima da fonte de luz. Ela concentra e uniformiza o feixe de luz que incide sobre a amostra. Sem ela, a imagem fica irregular, com zonas escuras e brilho desigual. Na prática, a maioria dos microscópios de laboratório permite ajustar a posição vertical do condensador para obter melhor resolução. A segunda lente é a objetiva, posicionada bem perto da lâmina. É ela quem define a maior parte do aumento e da resolução do sistema. Uma objetiva de 40x, por exemplo, projeta uma imagem real ampliada no interior do tubo. A terceira lente é a ocular, onde você coloca o olho. Ela funciona como uma lupa que amplifica ainda mais a imagem formada pela objetiva. O que poucas pessoas percebem é que essas três lentes convergentes interagem de forma que os erros de uma afetam as outras diretamente. Se o condensador estiver mal centrado, a imagem formada pela objetiva já nasce comprometida, e não adianta ajustar a ocular para corrigir. A centragem do condensador exige um procedimento simples: fecha-se o campo do condensador até ver um diafragma poligonal na imagem, e então ajustam-se os parafusos de centrração até que esse polígono fique bem centralizado no campo visual. Esse passo leva cerca de dois minutos e faz diferença real na nitidez, especialmente em aumentos maiores que 400x.

Outro ponto que os manuais raramente mencionam: a distância focal das três lentes precisa estar balanceada. Se você usar uma objetiva de imersão com óleo (100x) junto com uma ocular de alto campo de 15x, o sistema pode exigir um ajuste fino no condensador para manter a resolução teórica. Sem o óleo de imersão na objetiva de 100x, a abertura numérica cai drasticamente e a imagem perde definição, não por culpa da ocular, mas por causa da entrada de luz limitada na objetiva. Isso confunde bastante quem está começando, porque parece que a lenteocular está "quebrada", quando na verdade é apenas a objetiva que não está recebendo luz suficiente. Quando se monta o sistema na prática, a sequência de montagem importa. A fonte de luz deve estar ligada antes de qualquer ajuste. A amostra é posicionada no palco e fixada com os clipe. O condensador é elevado até quase tocar a parte inferior da objetiva de menor aumento — geralmente a de 4x ou 10x — e a iluminação é ajustada com o diafragma. Só então se muda para a objetiva seguinte e se refina o foco. Pular essa ordem resulta em imageamento com baixo contraste e dificuldade para encontrar a área de interesse. Há também uma limitação prática que todo mundo descobre tarde demais: a profundidade de campo diminui à medida que se aumenta o poder de ampliação. Com uma objetiva de 100x, a região nítida pode ter menos de um micrômetro de espessura. Isso significa que estruturas tridimensionais ficam parcialmente fora de foco em camadas diferentes, e você precisa ajustar o focinho continuamente para ver detalhes em profundidades distintas. Não há como contornar isso opticalmente com essas três lentes convergentes; é uma consequência direta da abertura numérica elevada.

Se o seu objetivo é apenas observar células vegetais ou protozoários, o microscópio de três lentes convergentes funciona perfeitamente nos aumentos de 40x a 400x. Para trabalho com bactérias ou detalhes subcelulares, o uso de óleo de imersão e a centragem correta do condensador deixam de ser opcionais e passam a ser obrigatórios. Fora isso, o equipamento entrega o que promete, desde que as lentes estejam limpas e o alinhamento óptico seja feito com atenção.
