Entendendo esquemas de circuitos com baterias

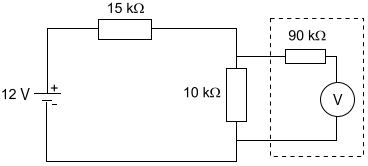

Quando você segura um esboço mal desenhado no papel e não consegue identificar o que está acontecendo, o primeiro passo é parar de tentar adivinhar. Um esquema de circuito simples costuma ter componentes conectados por linhas que representam fios condutores, e o problema mais comum é que os iniciantes tentam analisar tudo de uma vez só, em vez de rastrear o caminho da corrente passo a passo. O esquema representa um circuito eletrico composto por uma bateria como ponto de partida, mas isso não significa que o restante do circuito seja qualquer coisa. A bateria estabelece a diferença de potencial entre dois terminais — o positivo e o negativo — e a partir daí a corrente sai do terminal positivo, atravessa os componentes e retorna ao negativo. Se houver mais de um componente, a disposição deles define se o circuito é série, paralelo ou misto.

O que o esquema representa um circuito eletrico composto por uma bateria revela na prática

Na primeira vez que tentei dimensionar uma rede de carregamento para um projeto de energia solar residencial, deparei-me com um desenho que parecia correto no papel mas que trazia quedas de tensão incompatíveis com a carga. A bateria era de 48 V, conforme indicado, mas os ramos paralelos tinham resistências desbalanceadas porque um dos cabos estava com bitola inadequada. O esquema em si estava tecnicamente certo, mas a interpretação literal sem considerar a resistência dos condutores levava a cálculos que nunca batiam com a medição real no multímetro. A solução foi simples na prática: usar a lei das malhas de Kirchhoff em cada ramo, considerando a resistência interna da bateria e a resistência dos fios, em vez de confiar apenas na tensão nominal. Isso geralmente leva de 30 minutos a 45 minutos a mais no dimensionamento, mas evita surpresas na hora da instalação. O que acontece na maioria das vezes é que profissionais desprezam a resistência dos condutores por acreditar que é desprezível. Em instalações de longa distância ou com bitolas reduzidas, esse descuido gera erros de até 15% no cálculo da corrente disponível.

Como analisar um esquema de circuito com bateria passo a passo

Comece identificando todos os nós do circuito. Um nó é qualquer ponto onde dois ou mais componentes se encontram. marque-os com letras ou números. Em seguida, liste os elementos conhecidos: tensão da bateria, resistência de cada resistor, capacidade da carga, tipo de conexão entre os ramos. Depois disso, aplique as leis de Kirchhoff de forma sistemática. A lei das correntes diz que a soma das correntes que entram em um nó é igual à soma das correntes que saem. A lei das tensões afirma que a soma das diferenças de potencial ao redor de qualquer malha fechada é zero. Parece óbvio quando está no livro, mas na prática esquecemos de incluir a queda de tensão nos fios e nas conexões, o que distorce completamente o resultado final. Para circuitos série, a resistência equivalente é a soma das resistências. Para circuitos paralelos, use a fórmula do inverso da soma dos inversos das resistências. Quando o esquema apresenta combinação dos dois, como acontece na maioria das instalações reais, divida o circuito em submalhas menores e resolva cada uma isoladamente antes de reconectar os resultados.

Pontos que a maioria dos tutoriais ignora

Um detalhe importante e frequentemente omitido é a resistência interna da bateria. Baterias reais não são fontes ideais. Elas possuem uma resistência interna que varia conforme o estado de carga, a temperatura e a idade do componente. Para baterias chumbo-ácida, essa resistência pode ficar entre 20 e 50 miliohms quando novas. Para baterias de íon de lítio, costuma ser menor, algo em torno de 10 a 30 miliohms. Ignorar esse valor nos cálculos parece inocente, mas gera discrepâncias mensuráveis na tensão terminal sob carga. Outro ponto cego é a polaridade dos componentes. Quando o esquema inclui diodos, capacitores eletrolíticos ou circuitos integrados, a orientação correta é crítica. Inverter a polaridade de um capacitor eletrolítico em um circuito alimentado por bateria pode causar falha prematura ou até danos ao componente. Eu já vi esse erro acontecer em protótipos enviados para produção porque o esquema tinha a indicação de polaridade apenas no corpo do componente, sem reforço nos pinos de conexão.

Limitações dos esquemas de circuito simplificados

Esquemas teóricos funcionam bem para entender princípios, mas eles não representam a realidade completa de uma montagem prática. Fios têm indutância e capacitância parasitas. Conexões soldestas ou pressionadas introduzem resistências de contato variáveis. Fontes de alimentação reais apresentam ripple e ruído que podem interferir em circuitos sensíveis. Se o seu objetivo é apenas calcular corrente e tensão em condições ideais, a análise clássica resolve em poucos minutos. Se você precisa de precisão para projetos que envolvem altas correntes, frequência variável ou ambientes com interferência eletromagnética, a abordagem tradicional mostra suas limitações claramente. Nesses casos, o recomendado é utilizar simuladores como o LTspice ou o PSpice, que permitem modelar parâmetros reais dos componentes e observar o comportamento transiente do circuito. A curva de aprendizado inicial pode custar cerca de duas horas de estudo, mas o ganho em confiabilidade do projeto é significativo. Para quem precisa de algo mais rápido e direto, planilhas de dimensionamento baseadas nas equações de Kirchhoff com fatores de segurança costumam cobrir a maioria dos cenários domésticos e industriais simples.

O que observar antes de montar o circuito baseado no esquema

Verifique a tensão nominal da bateria e a corrente máxima que ela pode fornecer de forma contínua. Compare com a demanda total dos ramos do circuito. Se a soma das correntes aproximadas exceder a capacidade da fonte, o esquema precisa ser revisado ou a fonte substituída. Isso é mais comum do que se imagina, especialmente em projetos que partem de especificações genéricas sem considerar margem de segurança. Confira também se os componentes estão classificados para a tensão e corrente que vão suportar. Resistores têm potência nominal. Diodos têm corrente direta máxima. Transistores têm faixa de operação definida no datasheet. Colocar um resistor de ¼ W em um ramo que dissipa 0,5 W é um erro que causa superaquecimento imediato, mesmo que o esquema indique valores corretos de resistência. Por fim, meça a tensão nos terminais da bateria com o circuito desligado e com o circuito ligado. A diferença entre os dois valores revela a queda de tensão interna e permite ajustar o dimensionamento com base no comportamento real, e não apenas no papel. Esse procedimento leva menos de cinco minutos e elimina grande parte dos problemas que surgem durante a montagem.
