O Modelo Em Camadas De Redes É Um Framework

Camadas de rede: a teoria versus a realidade que você enfrenta no dia a dia

Muita gente estuda modelos em camadas e na prática não consegue diagnosticar um problema de conectividade porque confunde os conceitos teóricos com o que realmente acontece nos equipamentos. O modelo em camadas de redes é um framework, mas ele funciona mais como um mapa do que como o território. Quando eu comecei a trabalhar com infraestrutura, perdi cerca de duas semanas rastreando uma lentidão que parecia ser de aplicação. O técnico de plantão estava convencido de que o problema era no código. A resolução veio depois que monitorei o throughput entre switches e percebi que estava havendo colisões na camada de enlace por causa de configurações incorretas de half-duplex em um uplink antigo.

o modelo em camadas de redes é um framework para organizar o pensamento

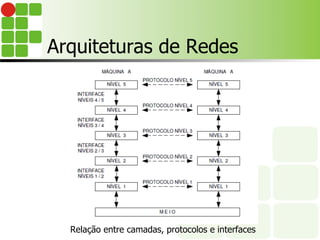

O framework existe porque redes são sistemas complexos demais para serem entendidos como um todo indistinto. Sem camadas, você teria que considerar simultaneamente sinais elétricos, endereçamento IP, rotas, sessões de transporte e formato de dados da aplicação. É insustentável. O modelo OSI tem sete camadas. O TCP/IP tem quatro. A diferença entre eles é mais histórica do que prática hoje em dia. A maioria dos provedores e fabricantes opera com base no TCP/IP, mas convenções como "problema na camada 3" ou "falha de camada 4" vêm diretamente do vocabulário OSI e são amplamente usadas em forums de troubleshooting e documentação de vendors. Aqui vai algo que poucos mencionam: as camadas não são caixas estanques. Um switch L3 executa funções das camadas 2 e 3 simultaneamente. Um firewall modern pode inspecionarpayloads na camada 7 sem nunca encapsular pacotes de forma tradicional. O modelo é uma abstração útil, não uma descrição literal do que cada dispositivo faz.

Como aplicar na prática

Pegar um notebook e abrir o Wireshark já é um começo. Capture pacotes de uma requisição HTTP simples e observe como cada byte é segmentado, endereçado e encapsulado conforme sobe ou desce pelas camadas. Você vai ver o cabeçalho Ethernet, o IP, o TCP e o payload HTTP. Isso é muito mais educativo do que decorar nomes de camadas. Para diagnóstico, isole uma camada de cada vez. Se um host não consegue pingar outro, teste primeiro a camada 1: cabo conectado? Link light ativo? Velocidade e duplex negociados corretamente? Siga para a camada 2: MAC address certo? VLAN configurada? Depois a camada 3: rota existe? Gateway acessível? A lógica é incremental e evita que você gaste tempo verificando configurações de aplicação antes de garantir que o pacote chega até o destino. Um caso bem específico que enfrentei envolveu um cliente com intermitência de conexão que só aparecia em horários de pico. A camada 1 estava ok. A camada 2 também. A camada 3 parecia saudável. O problema estava na camada 4, especificamente na tabela de conexões do firewall, que enchia e descartava sessões ativas antes que a aplicação conseguisse manter o throughput necessário. A correção foi ajustar os timeouts de timeout de connection tracking e aumentar o buffer do state table. Levou meia hora após duas semanas de investigações inúteis em outras camadas.

Parmetros essenciais que todo engenheiro deve dominar

Encapsulamento e desacapsulamento: cada camada adiciona um cabeçalho com informações específicas. Na camada de enlace, o frame carrega endereços MAC de origem e destino. Na camada de rede, o pacote carrega endereços IP. No transporte, o segmento carrega portas de origem e destino. Na camada de aplicação, os dados carregam o conteúdo real da mensagem. Segmentação e remontagem: a camada de transporte divide dados grandes em segmentos menores, numera cada um e garante a ordem correta na recepção. Sem isso, arquivos grandes simplesmente não chegariam intactos. TCP faz isso com controle de fluxo e retransmissão. UDP não faz, o que é aceitável para streaming e VoIP onde latência é mais importante que integridade perfeita. Controle de fluxo: quando um receptor lento não consegue acompanhar o transmissor rápido, o controle de fluxo evita perda de dados. Window scaling no TCP e mecanismos como pausa de fluxo Ethernet são exemplos práticos. Ignorar isso em redes com links de velocidades mistas gera retrabalho constante.

Endereçamento: cada camada tem seu próprio esquema de endereçamento. MAC para enlace, IP para rede, porta para transporte. Confundir esses endereços é um erro clássico de iniciantes que tentam debugar sem entender qual identificador é válido em qual contexto.

Limitações reais do modelo

O modelo em camadas de redes é um framework poderoso, mas ele falha em várias situações contemporâneas. Virtualização de rede sobrepõe camadas de forma que um VM pode ter interfaces virtuais conectadas a bridges software que não correspondem a nenhuma camada física tradicional. Overlay networks como VXLAN criam túneis que fazem pacotes parecerem pertencer a uma VLAN diferente da realidade física, algo que o modelo original não prevê claramente. Segurança moderna também desafia a rigidez das camadas. Inspeção profunda de pacotes (DPI) opera na camada 7 mas toma decisões que afetam o comportamento na camada 3. Um WAF bloqueia requisições HTTP maliciosas antes que cheguem ao servidor, essencialmente criando uma nova camada de segurança que não existe no modelo original. Outro ponto fraco é que o modelo não lida bem com QoS. Priorização de tráfego envolve marcação de pacotes em múltiplas camadas simultaneamente, usando campos como DSCP no IP e 802.1p no frame Ethernet. Um engenheiro que pensa exclusivamente em camadas separadas pode perder a visão sistêmica necessária para implementar QoS efetivamente.

Se você está começando agora, não tente memorizar tudo de uma vez. Foque em entender o fluxo de dados: como uma mensagem sai de um aplicativo, passa por cada camada com seus cabeçalhos correspondentes, viaja pela rede e chega ao destino sendo processada na ordem inversa. Faça experimentos práticos. Use ferramentas como tcpdump, ping, traceroute e netstat para observar o modelo em ação. Isso consolida o conhecimento muito mais do que ler definições repetidamente. A rede real é mais bagunçada do que qualquer diagrama de camadas sugere. Equipamentos legados, configurações improvisadas, protocolos proprietários e falhas humanas fazem com que o modelo funcione como bússola e não como mapa detalhado. Domine os fundamentos, reconhea suas limitações e use-o como ponto de partida para investigação, não como resposta final.
