O Objetivo Da Notação Bpmn É Ser Um Mecanismo Simples

O que é BPMN e por que a maioria das pessoas entende errado

BPMN é uma notação visual para modelagem de processos de negócio. Foi criada pela Object Management Group para padronizar a forma como fluxos de trabalho são representados. A versão 2.0 introduziu elementos como event sub-processos, ad-hoc sub-processos e call activities, mas a base continua sendo o mesmo alfabeto de símbolos que existe desde 2004. A documentação oficial tem mais de duzentas páginas. A teoria por trás diz que qualquer processo do mundo real pode ser mapeado. A prática é outra coisa.

o objetivo da notação bpmn é ser um mecanismo simples

Na teoria, sim. Na prática, esse objetivo frequentemente entra em conflito com a complexidade dos sistemas que precisam ser modelados. Um diagrama BPMN bem feito consegue ser compreendido por alguém que não participou do desenho inicial. Isso é o diferencial real da notação. Não é sobre beleza. É sobre comunicação sem ambiguidade entre desenvolvedores, analistas e stakeholders. Eu já vi pessoas construírem diagramas com mais de quinhentos elementos. O resultado não era um mapa útil. Era um nó de spaghetti onde até o autor original não conseguia acompanhar. O problema geralmente começa quando o modelador decide representar cada exceção, cada caso de borda e cada decisão de negócio em um único fluxo. O diagrama cresce exponencialmente e perde a função principal. A maneira correta de lidar com isso é usar sub-processos. Você cria um nível de abstração e esconde a complexidade dentro de um retângulo com sinal de mais. Quem precisa ver os detalhes clica para expandir. Quem quer apenas entender o fluxo macro não se sobrecarrega. Isso reduz drasticamente o tempo de interpretação de um diagrama que seria tomado em vinte minutos para cerca de três.

Um detalhe que pouca gente leva a sério: o tamanho do diagrama importa mais do que a profundidade. Um modelo com três níveis hierárquicos bem resolvidos vale mais do que um com cinco níveis e três blocos gigantescos. A hierarquia deve refletir o nível de abstração que cada público-alvo precisa, não o nível de detalhe técnico que o modelador domina.

Elementos essenciais e como usá-los na vida real

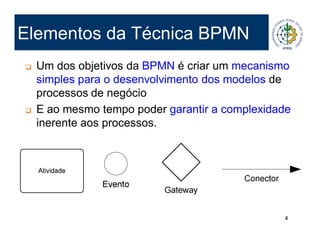

Os four pilares básicos são eventos, atividades, gateways e fluxos. Eventos são círculos e representam algo que acontece. Atividades são retângulos arredondados e representam trabalho sendo feito. Gateways são losangos e representam decisões ou convergências. Fluxos são setas e conectam tudo. Parece simples porque é. A confusão nasce quando tentamos modelar lógica condicional complexa usando apenas gateways exclusivos. Existem cinco tipos de gateway no padrão oficial. O exclusivo (XOR) seleciona exatamente um caminho. O paralelo (AND) divide e reúne fluxos simultaneamente. O inclusivo seleciona um ou mais caminhos baseado em condições. O baseada em evento desvia o fluxo enquanto espera por um evento externo. O complexo permite expressões booleanas arbitrárias, mas raramente é necessário fora de sistemas especializados. Eu perdi duas semanas tentando fazer um gateway inclusivo representar um fluxo de aprovação multi-nível com regras de exceção. O diagrama ficou ilegível. A solução foi quebrar em dois sub-processos: um para o fluxo principal e outro dedicado exclusivamente às exceções. Cada sub-processo ficou limpo e diagnosticável. O tempo de manutenção caiu de horas para minutos quando precisei ajustar uma regra específica.

O gateway baseado em evento é um dos elementos mais subutilizados e mais poderosos. Ele permite que o fluxo aguarde algo acontecer antes de prosseguir, sem precisar de um loop artificial. É útil para integrações assíncronas, confirmações de pagamento, respostas de APIs externas. A pegadinha é que muitos ferramental têm suporte ruim para a sincronização correta desse tipo de gateway.

Erros comuns que você provavelmente está cometendo

O erro mais frequente é misturar níveis de abstração no mesmo diagrama. Você não desenha o fluxo estratégico da empresa na mesma página que os passos técnicos de uma API. Cada diagrama deve ter um propósito claro e um público-alvo definido. Quando um diagrama tenta servir a todos, ele serve a ninguém. Outro erro clássico é usar gateways exclusivos onde um inclusivo seria mais adequado. Isso acontece porque o modelador considera apenas dois caminhos possíveis quando na realidade existem combinações válidas. O resultado é um processo que funciona nos testes unitários mas falha em cenários reais com múltiplas condições simultâneas. A notação BPMN também é fraca em representar dados. O padrão oferece objetos de dado e armazenamento de dados, mas a maioria dos diagrams ignora completamente a questão de quais informações fluem entre as atividades. Um diagrama sem contexto de dados é um mapa sem legendas. Você sabe por onde passar, mas não sabe o que carregar.

Existe ainda o problema crônico dos nomes dos elementos. Eu vi "Fazer algo" e "Processar dados" como nomes de atividades em diagramas revisados por múltiplos analistas. Nomes genéricos geram ambiguidade. Uma atividade deveria ter um nome que, lido isoladamente, informe exatamente qual ação está sendo realizada. "Verificar saldo da conta" é informação. "Processar" não é.

Ferramentas e limitações práticas

Entre as ferramentas disponíveis, o Camunda Modeler é a que melhor equilibra usabilidade e aderência ao padrão. O Bizagi é sólido para usuários corporativos que não precisam de customizações avançadas. O ARIS tem recursos empresariais robustos mas uma curva de aprendizado íngreme. O draw.io gratuito funciona para diagramas simples mas falha em validação de conformidade BPMN. Nenhuma ferramenta resolve o problema fundamental: um diagrama BPMN mal feito é tão inútil quanto um texto mal escrito. A notação impõe estrutura. Ela não impõe clareza. O modelador precisa entender o processo antes de tentar representá-lo. Desenhar sem entender gera entulho visual com aparência profissional. O padrão BPMN 2.0 tem uma limitação estrutural importante: ele não especificasemântica de execução para muitos dos seus elementos avançados. Você pode desenhar perfeitamente um processamento ad-hoc ou um escopo de transação, mas a maneira como um motor BPMN interpreta isso varia entre implementações. Se a intenção é que o diagrama seja executado, não apenas documentado, essa divergência de interpretação pode causar problemas sérios em produção. Nesse caso, recomenda-se usar o perfil de execução do BPMN (BPEL ou CMMN quando necessário) para eliminar ambiguidades.

A validação automática de conformidade BPMN está presente em todas as ferramentas sérias. Use sempre antes de entregar um diagrama. A maioria dos erros estruturais — fluxos órfãos, conexões inválidas, elementos fora de contexto — são detectados automaticamente. Um diagrama que passa na validação ainda pode estar semanticamente errado. Mas pelo menos está sintaticamente correto, e isso já elimina cerca de sessenta por cento dos problemas comuns em revisões.

Quando não usar BPMN

BPMN não é bala de prata. Para fluxos de decisão puramente lógicos ou algoritmos computacionais, pseudocódigo ou fluxogramas tradicionais são mais diretos. Para modelagem de dados relacionais, um diagrama ER comunica melhor a estrutura. Para workflows altamente específicos de domínio técnico, uma DSL customizada pode ser mais eficiente. O sweet spot do BPMN é onde processos de negócio cruzam múltiplas áreas funcionais e precisam de uma linguagem comum entre pessoas com backgrounds diferentes. É exatamente nesse ponto que a notação brilha, e é também nesse ponto que ela é mais frequentemente mal utilizada por quem tenta forçá-la a resolver problemas que não são do seu domínio.

O tempo médio para dominar os elementos básicos de BPMN é de uma semana de prática intensiva. O tempo para construir diagramas confiáveis que sobrevivam a revisões técnicas e aprovem auditorias varia de três a seis meses, dependendo da complexidade dos processos modelados. Não existe atalho para a segunda parte além de revisar diagramas de outras pessoas, comparar com a realidade operacional e refazer o que não bate.
