O Que Acontece Com A Temperatura Durante A Solidificaçao

A verdade sobre o que acontece com a temperatura durante a solidificação

Vou ser direto porque já perdi horas explicando isso pra colega novo. Quando um material puro está passando do estado líquido pro sólido, a temperatura não muda. Ela trava. Isso se chama patamar de solidificação, e é um dos conceitos mais errados que vejo em provas e relatórios técnicos. Eu trabalhava em uma fundição de alumínio há alguns anos quando meu monitor DSC (calorimetria diferencial de varredura) começou a mostrar algo estranho. O patamar de temperatura que eu esperava ver na temperatura de solidificação do alumínio (660°C) tinha uma inclinação. Uma inclinação risca, mas existia. Pensei que o equipamento estivesse com defeito, gastamos duas horas calibrando, e no final descobri que era a liga. O alumínio puro faz o patamar certinho. Liga de alumínio com silício, magnésio e outros elementos? A temperatura cai gradualmente durante a solidificação porque cada componente solidifica em uma temperatura diferente.

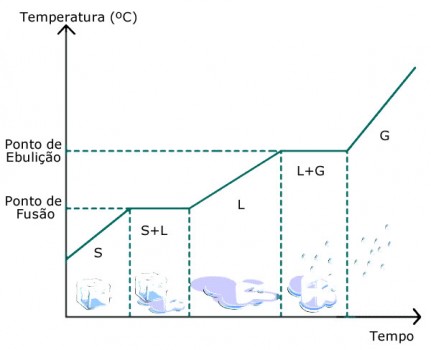

O que acontece com a temperatura durante a solidificação de substâncias puras

Quando você tem uma substância pura, tipo água destilada ou alumínio 99,99%, a energia térmica que você remove não diminui a temperatura durante a transição de fase. Ela quebra as ligações que mantêm o material no estado líquido. Essa energia se chama calor latente de solidificação. Para a água, é aproximadamente 334 joules por grama. O patamar dura exatamente até todo o material ter virado sólido. Só então a temperatura volta a cair se você continuar removendo calor. Na prática, você observa isso assim: pega um béquer com água destilada, coloca um termopar do tipo K dentro, bota num banho de gelo com sal pra resfriar rapidamente, e registra a temperatura a cada segundo. Nos primeiros minutos, a temperatura cai de 20°C até chegar perto de 0°C. Aí acontece o esperado: a curva fica plana. Pode demorar de 5 a 15 minutos dependendo do volume, e a temperatura fica travada entre -0,1°C e 0°C. Só quando toda a água virar gelo a curva começa a descer de novo.

E quando o material não é puro?

Aqui é onde a maioria das pessoas trava. A maioria dos materiais que você encontra na indústria não é pura. Ferros fundidos, ligas de cobre, ligas de titânio, concreto. Todos eles têm uma faixa de solidificação, não um ponto fixo. Durante esse processo, a temperatura cai continuamente enquanto fases diferentes vão se formando. Em ligas metálicas, o conceito de liquidus e sólidus é essencial. A linha de liquidus é a temperatura acima da qual tudo é líquido. A linha de sólido é a temperatura abaixo da qual tudo é sólido. Entre essas duas linhas, você tem uma pasta de cristais sólidos imersos em líquido residual. Para uma liga de alumínio com 12% de silício, o liquidus fica em torno de 577°C e o sólido também em 577°C porque é uma eutética. Mas uma liga com 4% de magnésio em alumínio? O liquidus pode estar em 600°C e o sólido em 550°C. Cinquenta graus de faixa onde a temperatura cai enquanto o material solidifica. Isso importa muito na prática de fundição. Se você projetar um sistema de alimentadores baseado na temperatura de solidificação de um material puro, mas o material real for uma liga com faixa ampla, vai ter problemas de contração, microporosidade e trincas a quente. Eu vi uma peça de liga de alumínio 356 sofrer deformação porque o alimentador solidificou antes da peça, invertendo o gradiente de temperatura que eu tinha calculado.

Como isso funciona em materiais amorfos

Tem outra categoria que complica ainda mais: os vidros e polímeros amorfos. Eles não têm ponto de solidificação definido. Quando você resfria um vidro fundido, ele vai ficando progressivamente mais viscoso até atingir o que chamamos de temperatura de transição vítrea. Não há patamar. Não há calor latente de cristalização porque o material não cristaliza, ele simplesmente para de fluir. Eu tive esse problema com resinas epóxi de cura industrial. O fabricante dizia que a temperatura de processamento era 80°C, mas em lotes grandes, o centro da peça atingia 110°C só pelo calor de reação da polimerização. Não era um erro de medição. Era exotérmico. A temperatura subia durante a "solidificação" porque a reação química liberava energia. Se você tentar aplicar o conceito de patamar de temperatura nesses materiais, vai dar errado.

Dificuldades reais de medição

Teoria é fácil. Medir isso corretamente no laboratório ou na planta exige cuidado. Termopares mal posicionados dão leituras com atraso de vários segundos, especialmente em amostras pequenas. A resposta térmica do sensor sempre acompanha a temperatura do entorno com um delta temporal. Em patamares curtos, tipo solidificação de microamostras na DSC, isso pode distorcer completamente a curva. Também tem o problema da pureza. Traços de impurezas, mesmo em níveis de partes por milhão, podem alterar o patamar. Enxofre no aço, fósforo no cobre, oxigênio dissolvido na água. Todos esses elementos empurram a temperatura de solidificação pra baixo e alargam o patamar. Se você não controlar a atmosfera durante o resfriamento, a oxidação superficial cria uma película que isola termicamente e altera o perfil de resfriamento. Na fundição, o molde também interfere. Um molde de areia silicosa tem condutividade térmica muito menor que um molde metálico permanente. A velocidade de extração de calor muda completamente o perfil de temperatura observado. O mesmo material pode mostrar um patamar mais definido em resfriamento lento e uma faixa de solidificação mais larga em resfriamento rápido.

Quando o conceito não se aplica

Vou ser honesto sobre as limitações. O patamar de temperatura durante a solidificação só é rigorosamente válido para substâncias puras cristalinas em equilíbrio termodinâmico. Na realidade industrial, raramente temos equilíbrio. Resfriamento não uniforme, segregação de componentes, formação de dendritos, nucleação heterogênea em paredes de molde — tudo isso quebra o cenário ideal. Se você está lidando com ligas metálicas, concreto, polímeros semicristalinos, vidros, ou materiais com múltiplos componentes, espere variações de temperatura durante a solidificação. O conceito de patamar é uma aproximação útil para entendimento teórico, mas em projetos reais de processos térmicos, o correto é consultar diagramas de fase específicos do material e dados experimentais de resfriamento, não assumr que a temperatura vai ficar fixa. Uma alternativa prática quando você precisa controlar a solidificação de materiais complexos é usar simulação computacional com software como ANSYS ou ProCAST, que considera condutividade térmica, calor específico variável com a temperatura, e cinética de nucleação. Esses modelos não prevêem patamares perfeitos, mas dão uma previsão muito mais próxima do que acontece no mundo real do que calcular pela regra do patamar.
