O Que Choque Eletrico

O que é choque elétrico e por que isso acontece no dia a dia

Choque elétrico é o que acontece quando corrente elétrica passa pelo corpo humano. Simples assim. A corrente entra por um ponto de contato, atravessa os tecidos, e sai por outro. O dano depende de três coisas: quanta corrente passa, por onde ela vai, e por quanto tempo. A gente começa pela prática, não pela teoria. Se você mexe com instalações elétricas residenciais ou trabalha com equipamentos eletrônicos, já deve ter sentido aquele formigamento nos dedos. Isso é um sinal de que a corrente está pequena, mas já existe. O problema é que muita gente ignora esse aviso e continua trabalhando no circuito até o dia em que a coisa piora.

Sobre o que é choque eletrico na prática

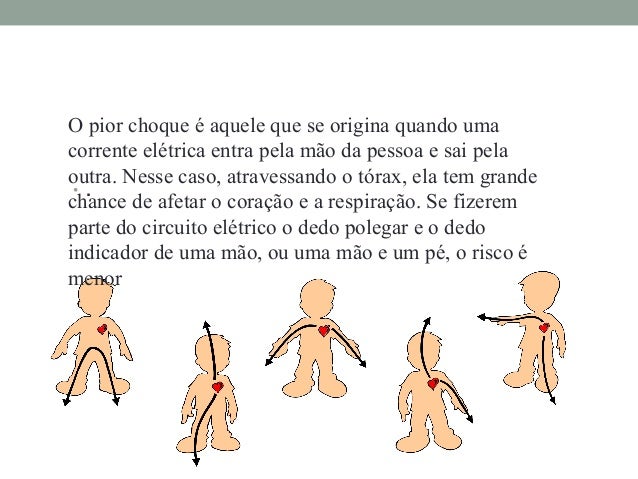

O corpo humano tem uma resistência que varia bastante. Pele seca pode oferecer entre 100 mil a 500 mil ohms. Pele molhada, suada ou cortada cai para algo em torno de 1 mil a 5 mil ohms. Usando a lei de Ohm, se você encostar num fio de 127 volts com a pele seca, a corrente que passa pelo corpo é da ordem de 0,5 a 1,3 miliampere. Isso é perceptível, mas geralmente não causa muito dano. Com a pele molhada, a mesma tensão pode gerar entre 25 a 127 miliampere. A partir de 10 a 20 miliampere, você já não consegue soltar o que está segurando. Esse é o limiar que separa um incômodo de um cenário potencialmente fatal. O que as pessoas não entendem direito é que a da corrente importa mais do que a magnitude sozinha. Se a corrente passa da mão direita para o pé esquerdo, ela cruza o coração. Se vai de uma mão à outra, também cruza. Se é um toque momentâneo no braço sem caminho de retorno claro, o dano cardíaco é menos provável, embora outras lesões possam ocorrer. Por isso aqueixas elétricas em quadros de distribuição são particularmente perigosas: você está geralmente em contato com o solo e manipulando barras ou disjuntores com as duas mãos, criando exatamente o caminho transthorácico. Eu tive um caso específico há alguns anos. Estava substituindo um disjuntor bifilar de 20 ampères num quadro de luz residencial velho, daqueles com os fios já praticamente sem isolamento. O quadro estava desenergizado, o disjuntor geral aberto, o verificava com um teste de tensão. Quando fui apertar o terminal inferior, meu pulso escorregou e meu bracelete de aço encostou na barra de cobre que leva diretamente ao neutro geral. Na época eu estava com os pés descalços no chão de cimento, que estava ligeiramente úmido de uma limpeza recente. A corrente passou pelo bracelete, desceu pelo braço, atravessou o tronco e saiu pelos pés. Eu senti como se alguém tivesse dado um soco seco no peito, não uma descarga dolorosa no sentido tradicional. Fiquei alguns segundos paralisado, sem conseguir puxar o braço. Demorei cerca de dois segundos para me dar conta de que o circuito estava vivo. Me afastei, verifiquei tudo de novo, e descobri que o "neutro geral" naquele quadro antigo na verdade estava energizado porque o neutro da concessionária estava rompido na entrada do prédio.

Esse cenário é mais comum do que imaginei depois. Neutro rompido faz com que tensões de fase apareçam onde não deveriam existir. Se você confia apenas no fato de que o neutro é "seguo", está errado. Neutro não é necessariamente terra. Em instalações antigas ou mal feitas, o potencial do neutro pode estar qualquer coisa entre zero e dezenas de volts acima do terra real, dependendo do balanceamento das fases e do estado do condutor de retorno.

Como avaliar e reduzir o risco de choque elétrico

Primeiro passo: desligue o disjuntor geral e verifique a ausência de tensão com um medidor confiável. Multímetro digital bom, ou um testador de tensão dedicado. Teste o medidor antes e depois em uma fonte conhecida. Isso leva trinta segundos e elimina a maioria dos sustos. Segundo: use EPIs adequados. Luvas isolantes classe 00 ou superior para baixas tensões, botas com biqueira e sola isolante, e se for trabalhar em quadros abertos, um tapete isolante no chão. Custa pouco e evita situações que terminam em internação hospitalar. Terceiro: instale um DPS e um DR. O diferencial residencial (DR) é o que realmente te protege na maioria dos casos. Ele detecta fugas de corrente a partir de 30 miliampere e desliga o circuito em menos de 30 milissegundos. Se você tem um quadro sem DR, instalar um é a mudança mais simples e mais eficaz que existe. Leva uns vinte minutos e o dispositivo custa entre cinquenta e cento e cinquenta reais, dependendo da corrente de disparo e do número de polos.

Pra quem mexe com equipamento eletrônico também vale a pena mencionar o uso de transformadores de isolamento. Eles separam a carga do terra da rede, o que reduz drasticamente o risco de choque em medições com sonda de osciloscópio, por exemplo. Sem isolamento, o terra do osciloscópio está conectado ao terra da tomada, e tocar em qualquer ponto do circuito que esteja em potencial diferente do terra real pode fechar um caminho de corrente pelo seu corpo.

Pegadinhas que ninguém conta

Uma delas é a tensão de contato indireto. Você pode estar tocando numa máquina que aparenta estar desligada, mas o carcaça metálica está energizada porque há uma falha de isolamento interna. Sem um condutor de terra funcional, essa tensão fica lá esperando. Testar a carcaça com um testador de continuidade de terra antes de tocar é algo que todo técnico deve fazer. A falha de terra é a causa número um de choques que parecem aleatórios. Outra pegadinha é a capacitância parasita. Em circuitos de alta frequência ou com chaveamento rápido, como fontes chaveadas, um capacitor de Y conectado à carcaça pode deixar uma tensão residual sensível no corpo do equipamento. Pessoas sensíveis sentem um formigamento leve ao tocar em equipamentos com carregadores switch-mode. Isso geralmente não é perigoso porque a corrente é mínima, mas é confuso na hora de diagnosticar. Um multímetro comum muitas vezes não detecta essa tensão porque a impedância de entrada alta do instrumento lê o valor, mas a capacidade de corrente é quase zero. Também tem o caso dos sistemas TN-S versus TN-C. No TN-C, neutro e terra são o mesmo condutor até a entrada do consumidor. Depois disso, separam. Se você tiver um sistema TN-C antigo e tentar fazer aterramento caseiro ligando o neutro ao terra no quadro, está criando um caminho paralelo perigoso. Corrente de neutro vai circular pelo condutor de terra, e qualquer aparelho com carcaça ligada a esse terra vai apresentar tensão de contato. Em alguns lugares isso ainda é prática comum e gera choques crônicos em usuários de geladeira, máquina de lavar e computadores.

O que acontece quando o choque é severo

Correntes acima de 100 miliampere que passam pelo coração causam fibrilação ventricular em frações de segundo. O coração deixa de bombeart e entra em contratções caóticas. Sem desfibrilação imediata, a morte ocorre em minutos. A chance de sobrevivência cai aproximadamente 7 a 10 por cento a cada minuto sem DEA. Queimaduras elétricas são outro problema sério. Diferente de queimaduras térmicas comuns, queimaduras por efeito Joule dentro dos tecidos podem parecer menores na pele mas causar necrose profunda. Músculos, tendões e nervos podem ser destruídos sem sinais externos evidentes. Por isso toda vítima de choque de média ou alta tensão deve ser avaliada medicalmente mesmo que pareça bem. A avaliação inclui ECG e dosagem de creatinoquinase para detectar rabdomiólise. O arco elétrico também merece atenção. Em instalações de média tensão ou em curtos-circuitos próximos a barramentos, o arco pode atingir temperaturas superiores a 3.000 graus Celsius localmente. A radiação térmica queima a pele a centímetros de distância, e a onda de pressão pode arremessar a pessoa contra superfícies duras. Esse é o tipo de acidente que mais deixa sequelas graves e que acontece mais rápido do que qualquer tempo de reação humano permite.

Resumo pragmático

Choque elétrico não é brincadeira, mas também não precisa ser pânico constante. A regra básica é simples: desenergize, verifique, proteja-se. Use DR, mantenha o aterramento funcional, e nunca confie que algo está desligado sem ter medido. A maioria dos acidentes acontece porque alguém achou que não precisava verificar, achou que conhecia o circuito, ou estava com pressa. Se você está começando agora, invista num multímetro bom, num testador de DR, e num par de luvas isolantes. O custo total fica abaixo de duzentos reais e já eleva seu nível de segurança de algo improvisado para algo que realmente funciona. O resto é prática e respeito pelo que você está mexendo.
