O que a NR-20 realmente exige para instalações de produtos inflamáveis

A NR-20 trata da segurança e saúde no trabalho com materiais de propriedades inflamáveis. A parte sobre instalações é uma das mais mal interpretadas no chão de fábrica, e não é difícil entender o porquê. O texto normativo é denso, as explicações da indústria às vezes são superficiais, e quando a fiscalização chega, a maioria dos lugares descobre que entendeu errado a maior parte. A norma estabelece requisitos mínimos para as edificações, estruturas, equipamentos e sistemas que armazenam, manipulam ou processam líquidos inflamáveis, combustíveis e gases inflamáveis. O foco principal está em evitar ignição, controlar vazamentos e garantir evacuação segura. Dentro das instalações, a NR-20 exige classificação das áreas conforme o risco de formação de atmosfera explosiva, definição de rotas de fuga com largura mínima baseada no efetivo, instalação de sistemas fixos de combate a incêndio dimensionados para o tipo de fluido, ventilação adequada em ambientes fechados, e separação entre setores com diferentes níveis de risco.

Também é obrigatória a presença de um profissional habilitado responsável pela segurança da instalação. Esse profissional precisa ter formação em segurança do trabalho, engenharia ou química, com registro no conselho de classe competente, e é ele quem assina o PCMSO e o PPRA específicos para inflamáveis. Um detalhe que muita gente perde: a NR-20 não define sozinha a distância mínima entre tanques e edifícios vizinhos. Ela remete para a NBR 5419 (proteção contra descargas atmosféricas), NBR 7727 (armazenamento de derivados de petróleo) e normas da ABNT específicas para cada tipo de produto. Quando eu comecei a trabalhar com isso, passei dois meses tentando conciliar as prescrições da norma com o que os corretores de seguro exigiam, e eram coisas diferentes na maioria das vezes. A solução foi fazer uma matriz de conformidade que cruzava todos os requisitos lado a lado. Isso reduziu o tempo de auditoria interna de cerca de três dias para quatro horas.

Classificação de áreas: o ponto que mais gera erro

A classificação de áreas perigosas segue o conceito de zonas, baseado na probabilidade e duração de presença de atmosfera explosiva. No Brasil, utiliza-se o padrão da IEC 60079-10-1, adotado pela NR-20. Area Zone 0: presença contínua ou frequente de atmosfera explosiva. Basicamente o interior de um tanque em operação normal. Area Zone 1: atmosfera explosiva provável em condições normais de operação. É onde estão a maioria dos pontos de preenchimento e transferência de líquidos inflamáveis.

Area Zone 2: atmosfera explosiva improvável em operação normal, mas que pode ocorrer esporadicamente. O erro mais comum é tratar toda a área ao redor de um tanque como Zone 1. Na prática, a extensão da zona depende da ventilação, da velocidade de escape do vapor, da distância até as fontes de ignição e do tipo de vedação do tanque. Eu vi uma refinaria em Camapú-SP que passou seis meses refazendo a classificação porque o estudo inicial tinha sido feito com base em suposições, não em dados de operação real. O que mudou a conta foi medir a concentração de vapor em diferentes pontos durante o carregamento rodoviário, e não em teoria. Isso importa porque a classificação define o equipamento elétrico permitido, o material da construção, e até a espessura de piso resistente a fogo. Colocar um motor elétrico na zona errada é infração grave, e a multa pode chegar a R$ 50 mil por ponto em operações de alto risco, dependendo do estado.

Sistemas fixos de combate a incêndio: o que a norma pede na prática

A NR-20 exige sistema fixo de combate a incêndio para instalações que armazenem ou manipulem grandes volumes de inflamáveis. A escolha do sistema depende do grupo do produto: Grupo LFI-A (líquidos com ponto de fulgor abaixo de 70°C), LFI-B (entre 70°C e 93°C), ou LFC (combustíveis acima de 93°C). Para tanques fixos de teto flutuante, o padrão é espuma aplicada por canhões fixos ou mangotinhos. Para tanques pressurizados, o sistema costuma ser espuma por aspersão combinado com resfriamento por água. O dimensionamento segue a NBR 11742 e a NFPA 11, e o tempo de aplicação mínimo varia entre 30 e 55 minutos dependendo do volume e do tipo de tanque. Um problema real que encontrei: muitos estabelecimentos instalam o sistema de espuma, mas esquecem que a solução precisa ser verificada anualmente com teste de espuma efetiva. Sem esse teste, o sistema pode estar instalado e operante, mas a espuma pode não expandir corretamente ou não formar um colchão estanque. O custo desse teste é normalmente entre R$ 8 mil e R$ 25 mil, dependendo da complexidade da instalação, e ele deve ser feito por empresa especializada com laudo técnico.

Instalações elétricas em áreas classificadas

O item mais crítica da instalação é a parte elétrica. A NR-20 exige que todos os equipamentos em áreas classificadas possuam certificação de conformidade para a zona correspondente. Isso significa selo INMETRO quando aplicável, e documentação técnica que comprove a classificação Ex do equipamento. Uma coisa que quase ninguém verifica na prática é a vedação dos eletrodutos. Quando um eletroduto sai de uma caixa selada Ex e entra em uma zona diferente, a vedação precisa ser feita com compound isolante ou conector selador homologado. Se não houver selagem adequada, uma chama pode se propagar pelo duto de uma zona para outra. Já vi duas instalações onde isso era problema crônico porque os eletricistas da manutenção simplesmente enroscavam o cabo e passavam fita isolante comum. O correto é usar selagem mecânica com anel de vedação, não fita. Não tem jeito. Outro ponto obscuro: a aterramento de equipamentos e estruturas. A norma exige resistência de terra inferior a 10 ohms para instalações de proteção contra DDP e inferior a 25 ohms para aterramento de proteção. A medição deve ser feita anualmente com terrômetro, e o laudo precisa ser anexado ao processo de fiscalização quando solicitado.

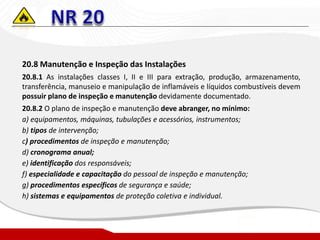

Documentação obrigatória que a maioria esquece

Além do ART do projeto e dos laudos técnicos, a NR-20 exige que as instalações tenham em local visível e acessível: - Laudo de classificação de áreas com plantas atualizadas - Manual de operação e emergência do sistema de combate a incêndio

- Registro de inspeção e teste periódico dos sistemas fixos - Fichas de emergência com informações de cada produto armazenado - Planta de localização das fontes de ignição e rotas de fuga

O checklist completo de documentação pode ser consultado diretamente no texto da NR-20, disponível gratuitamente no site do Ministério do Trabalho e Emprego. O link direto para a versão consolidada é mte.gov.br/legislação/nr-20.

Limitações e cenários onde a NR-20 não resolve

A norma é um piso, não um teto. Para instalações que manipulam produtos extremamente voláteis, como é caso de alguns terminais de GLP ou terminais petroquímicos, os requisitos da NR-20 sozinhos são insuficientes. Nesses casos, é necessário complementá-la com estudos de HAZOP, QRA (quantitative risk assessment) e análise de consequências de vazamentos, que geralmente seguem diretrizes da API e da ISO. Também há situações em que a própria norma entra em conflito com a legislação estadual de bombeiros. Uma instalação pode estar em total conformidade com a NR-20 e ainda assim não obter o AVCB porque o Corpo de Bombeiros do estado exige uma separação maior entre tanques do que a ABNT prevê. A solução prática, que eu recomendo sem rodeios, é conversar com o bombeiro responsável pela vistoria antes de iniciar o projeto, e não depois. Economiza em média quatro meses de retrabalho e cerca de R$ 80 mil em ajustes estruturais que poderiam ter sido evitados. Se a instalação é pequena, com menos de 500 litros de inflamáveis em recipientes móveis, e não há processo industrial de transformação, vale considerar se realmente precisa de toda a complexidade que a NR-20 impõe. Em alguns casos, uma solução mais simples, com armazenamento externo em armário homologado e ventilação natural, atende ao objetivo da norma com um custo muito menor. Não é uma questão de burlar a norma, mas de aplicar o princípio da proporcionalidade que ela stessa reconhece nos seus itens introdutórios.
