O Que É Condutividade

O que é condutividade e por que ela importa no seu dia a dia

Condutividade é a capacidade de um material permitir que cargas elétricas se movam por ele quando há um campo elétrico aplicado. No caso da condutividade elétrica, ela é medida em siemens por metro (S/m) e é o inverso da resistividade. Um metal como o cobre tem condutividade da ordem de 5,8 × 10 S/m. Água pura tem cerca de 5,5 × 10 S/m. A diferença é absurda. Muita gente confunde isso com resistência. Resistência é uma propriedade do componente. Condutividade é uma propriedade do material. Se você tem um fio de cobre de 1 metro com 1 mm² de seção transversal, a resistência será de aproximadamente 0,017 ohms. Mas a condutividade do cobre em si continua sendo ~5,8 × 10 S/m independente do formato do fio. Essa distinção resolve metade dos problemas que vejo em relatórios técnicos mal escritos.

Entendendo o que é condutividade na prática industrial

No chão de fábrica, a condutividade aparece em lugares inesperados. Controle de qualidade de água, seleção de materiais isolantes, especificação de conexões, previsão de corrosão galvânica. Tudo gira em torno desse número. A condutividade térmica é outra variável — materiais como o diamante conduzem calor muito melhor que metais comuns. Não vou entrar nisso aqui porque o escopo é elétrico mesmo. Uma coisa que ninguém conta em manual é que a condutividade muda com a temperatura. Para metais, a condutividade cai conforme a temperatura sobe. O coeficiente de temperatura do cobre é aproximadamente 0,00393 por °C. Isso significa que se você medir um cabo a 20°C e ele esquentar para 80°C, a condutividade cai cerca de 24%. Um cabo que estava bom na bancada fria pode não responder como esperado instalado dentro de um quadro elétrico com carga permanente. Eu aprendi isso na prática medindo um motor que disparava disjuntores termomagnéticos no verão e funcionava perfeitamente no inverno. O problema não era o motor. Era a queda de condutividade nos condutores devido ao aquecimento prolongado. Outro ponto que gera erro constante: a presença de impurezas. Traços de arsênio no cobre reduzem drasticamente a condutividade. Cobre eletrolítico de grau (ETP) com 99,9% de pureza tem condutividade de ~5,8 × 10 S/m. Se a pureza cai para 99%, a condutividade pode cair para cerca de 5,0 × 10 S/m. Isso é relevante em ligas, em soldas, em pontos de contato. Uma junção de cobre com prata em um disjuntor antigo pode ter condutividade localmente bem diferente do restante do circuito e criar pontos quentes sem qualquer sinal óbvio.

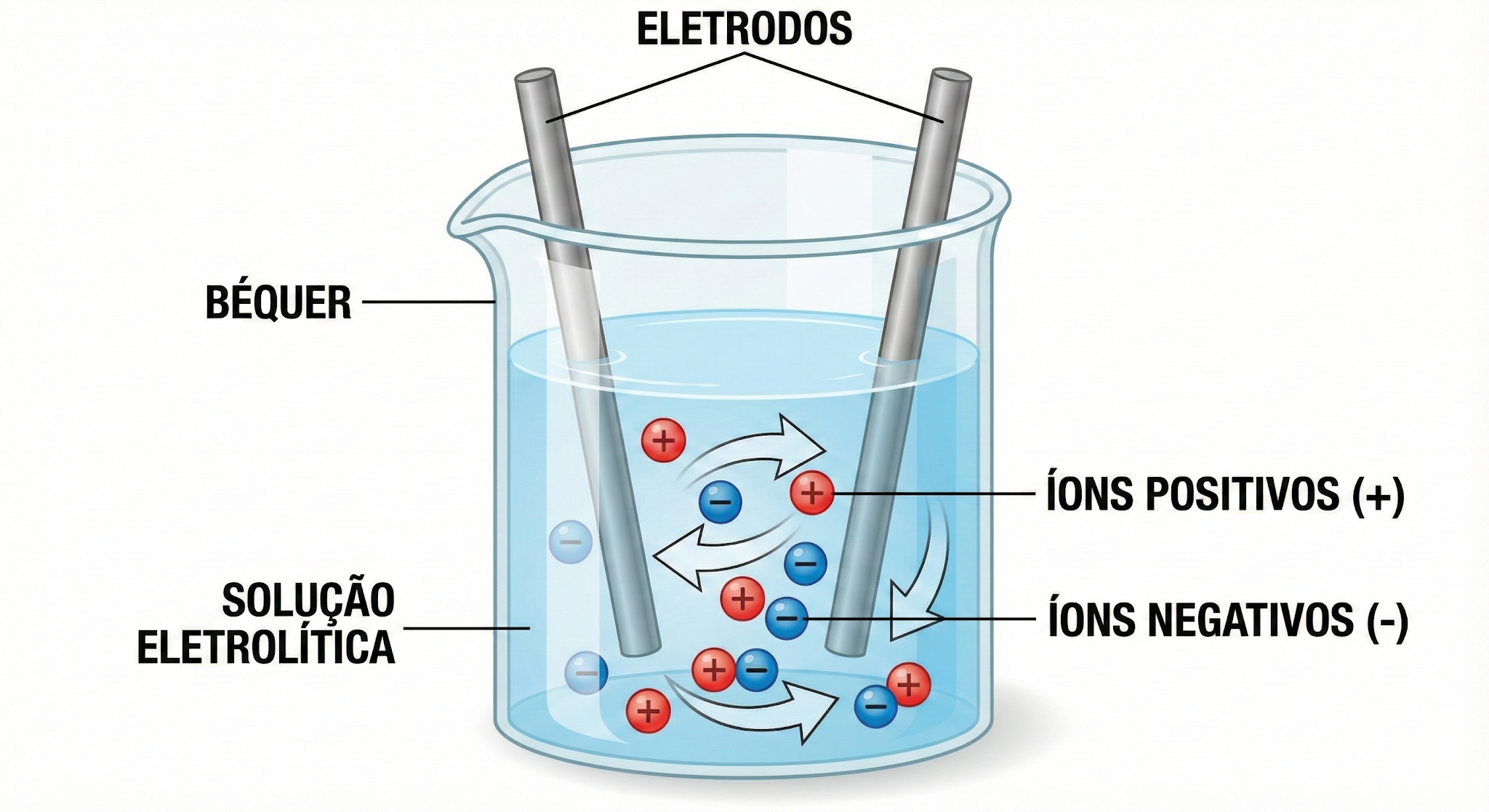

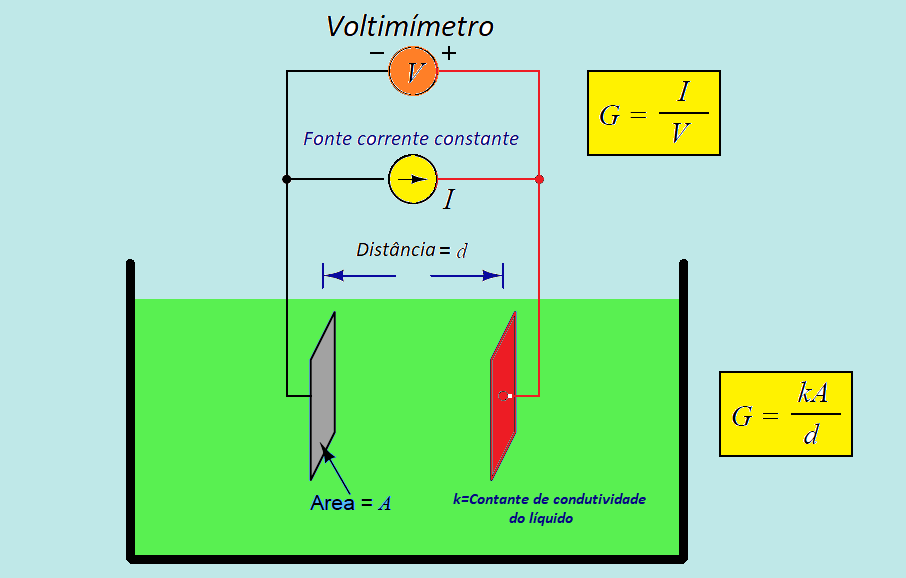

A medição prática também tem suas armadilhas. Eletrodos de condutividade para líquidos precisam ser calibrados com soluções padrão. KCl 0,01 mol/L tem condutividade conhecida de 1413 µS/cm a 25°C. Se sua solução de teste está a 30°C sem compensação automática de temperatura, o erro pode passar de 2%. Alguns medidores fazem compensação interna, mas só até certo limite. Acima de 60°C, a compensação linear não é mais confiável e você precisa de abordagem diferente. Para sólidos, a técnica mais comum é o método de quatro pontas (four-point probe). Ele elimina o efeito da resistência de contato, que é exatamente o tipo de erro que mata medições com multímetro convencional em materiais de baixa condutividade. Se você mede um wafer de silício ou um revestimento condutivo fino com duas pontas, a resistência do contato vai dominar o resultado e seu número estará completamente errado. Com quatro pontas, a corrente passa por dois eletrodos externos e a tensão é medida nos dois internos. A resistência de contato não entra no cálculo. O cálculo em si é simples: = 1/, onde é a condutividade e é a resistividade. Para geometrias regulares, = R × A / L. R é a resistência medida, A a área da seção transversal e L o comprimento entre os pontos de medição de potencial. Para geometrias irregulares, o fator de correção geométrica entra na conta e aí a coisa fica menos óbvia. Tabelas de fatores de forma estão disponíveis em normas como a ASTM F392.

A aplicação em materiais compostos também merece atenção. Adicionar nanotubos de carbono a um polímero pode aumentar a condutividade em ordens de grandeza quando se atinge o limiar de percolação. Abaixo desse limiar, o material continua isolante. Acima dele, a condutividade salta rapidamente. Isso é útil para embalagens antiestáticas e blindagem EMI. O problema é a reprodutibilidade. Diferentes lotes de nanotubos, diferentes métodos de dispersão, diferentes taxas de cisalhamento durante a mistura — tudo afeta onde o limiar de percolação fica na prática. Se você está lidando com essa questão de compósitos, a recomendação prática é fazer curvas de condutividade versus fração volumétrica desde o início do desenvolvimento. Não confie em dados de literatura. O seu polímero, o seu processo, o seu equipamento vão produzir resultados diferentes do que está em papel. Eu já vi especificações de fornecedor que prometiam condutividade de 10³ S/m e o material entregue ficar em 10 S/m porque a dispersão dos nanotubos foi inadequada. A diferença entre esses números é a diferença entre material condutivo e material isolante.
