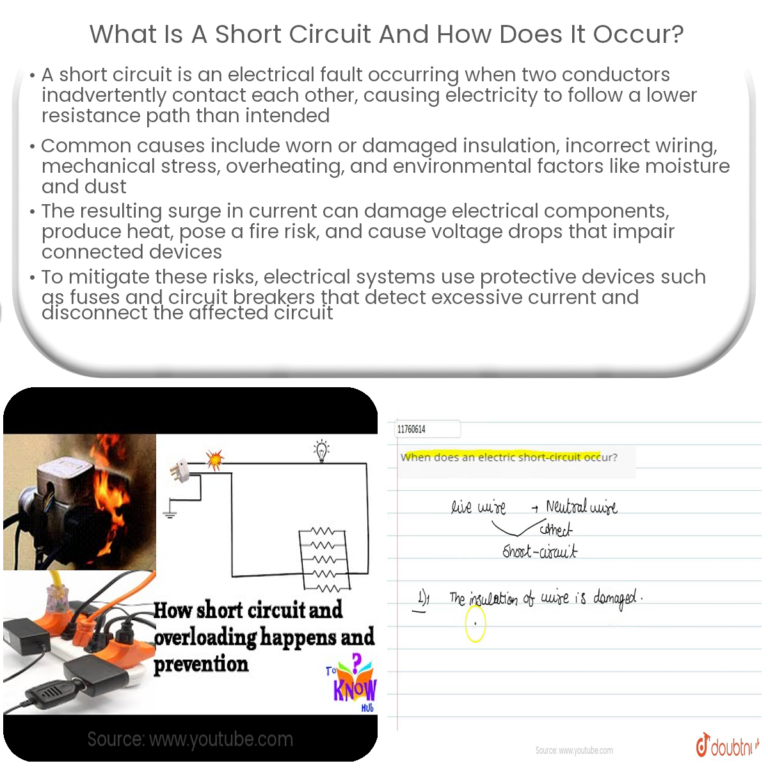

O'que É Curto Circuito

Entendendo o que acontece quando dois pontos de potencial diferente se tocam

Vou explicar de forma direta. Corrente elétrica segue o caminho de menor resistência. Quando você conecta acidentalmente ou intencionalmente um ponto de alta tensão diretamente a um ponto de baixa tensão — sem carga no meio —, a corrente sobe absurdamente. Isso é um curto-circuito. O termo em si é simples, mas o que acontece depois raramente é. Num circuito doméstico padrão no Brasil, a corrente nominal é 10 a 20 ampères. Num curto, você vê 500, 1000, às vezes mais ampères instantaneamente. Isso gera calor. Muito calor. Fios derretem, isolantes pegam fogo, disjuntores desarmam. O disjuntor é a parte boa dessa história. Sem ele, você estaria lidando com incêndios muito mais frequentes.

O que é curto circuito na prática

Na prática, um curto pode ser algo trivial como um par de fios desencapados se encostando dentro de uma caixa de passagem, ou algo mais insidioso como um componente que fallou internamente e criou um caminho direto entre positivo e terra. A diferença entre os dois tipos é importante porque um você resolve com um multímetro e cinco minutos de teste, e o outro pode exigir abrir equipamento, substituir placas e revisar trilhas. Cortando pela raiz: curto significa baixíssima resistência entre dois pontos que deveriam ter uma diferença de potencial significativa. A Lei de Ohm (V = R x I) explica tudo. Se R tende a zero, I tende ao infinito, limitado apenas pela resistência interna da fonte e dos condutores. Na realidade, nenhuma fonte é ideal, então a corrente atinge um pico alto mas finito, que ainda assim destrói coisas. Uma coisa que muita gente não leva a sério é a energia disponível. Um carregador de celular pode estar com defeito e entregar corrente suficiente para queimar um regulador de tensão em milissegundos. Não precisa ser uma tomada de 127V para causar problema. Níveis de 5V, 12V, 24V também causam danos sérios quando há curto.

Eu já perdi dois multímetros bons por causa disso. O primeiro foi em 2014, medindo tensão num painel industrial sem saber que o fusível do canal estava em mau estado. A ponta de prova tocou dois pontos que não deveria e o multímetro fez um chiado agudo. O fusível interno derreteu, mas a trilha na placa também queimou. O segundo foi num projeto caseiro de alimentação chaveada, onde eu inverti a polaridade ao conectar um capacitor de filtro. O curto ocorreu antes mesmo de eu ligar a chave geral, porque os terminais do capacitor estavam encostando no chassi. Aprendi a marcar polaridades com caneta permanente depois disso. O que poucos entendem é que curto nem sempre é visível. Às vezes o isolante do fio ainda parece intacto por fora, mas microfissuras permitem que o condutor toque em algo que não deveria. Ou pior: em ambientes com umidade, sujeira condutiva ou resíduos de fluxo soldante, a superfície do conector vira um caminho resistivo que aquece sem gerar faísca. Isso é um semi-curto, e é mais perigoso que o curto completo porque o disjuntor não desarma — a corrente está alta o suficiente para danificar componentes mas baixa o suficiente para não acionar a proteção. Para detectar, a técnica padrão é desligar tudo, tirar a energia da placa ou do circuito, e usar a função de continuidade ou resistência do multímetro. Você mede entre os pontos que suspeita. Se a resistência for próximo de zero onde deveria ser alta, tem um problema. Mas atenção: muitos componentes ativos, como diodos e transistores, já apresentam baixa resistência em uma direção. Medir só com o circuito desligado às vezes dá falso positivo. A solução é desconectar o componente ou pelo menos um dos seus terminais antes de testar.

Outro método que uso com frequência é o de injetar uma tensão baixa controlada. Com uma fonte de bancada limitada em corrente, você aplica uns 2V no ponto suspeito e observa onde aquece. O aquecimento mostra exatamente onde está o caminho de baixa resistência. Usa-se um termopar ou simplesmente o tato com cuidado. Isso funciona especialmente bem em placas com curtos intermitentes que aparecem só quando esquentam ou quando há vibração. Tem situação em que nenhum desses métodos resolve rápido. Já identifiquei um curto numa placa de controle de motor de passo que só aparecia quando o motor girava em determinada posição. O cabo flexionado criava um contato intermitente entre dois condutores. A solução foi trocar o cabo por um com blindagem individual e maior espaçamento entre os fios, além de prender o newPath com abraçadeiras para evitar movimento relativo. Se você está lidando com um sistema de alta potência, como inversores ou drives, o curto pode ser causado por falha de comutação nos semicondutores. Um IGBT ou MOSFET que entra em condução simultânea nos braços superior e inferior do inversor cria um arco interno. Nesse caso, o diagnóstico é diferente: você testa os semicondutores em circuito, medindo resistência porta-emissor e coletor-emissor. Um valor anormal indica que o dispositivo já queimou em curto.

A prevenção é sempre mais barata que a correção. Use disjuntores e fusíveis com curva adequada. Evite fazer derivações improvisadas em quadros elétricos. Em projetos eletrônicos, coloque fusíveis em série com cada ramal de carga. E nunca, em hipótese alguma, tente medir corrente em uma tomada usando a entrada de amperagem do multímetro sem ter certeza absoluta do que está fazendo. Esse erro específico já custe equipamentos que eu preferiria não ter perdido. O curto-circuito é um fenômeno físico previsível, mas as consequências são variáveis demais para ignorar. Trate cada caso com cuidado e método. Teste antes de ligar. Desligue antes de mexer. E verifique duas vezes o que está medindo antes de confiar no resultado.
