O Que É Faces Geométricas

Uma introdução prática ao conceito

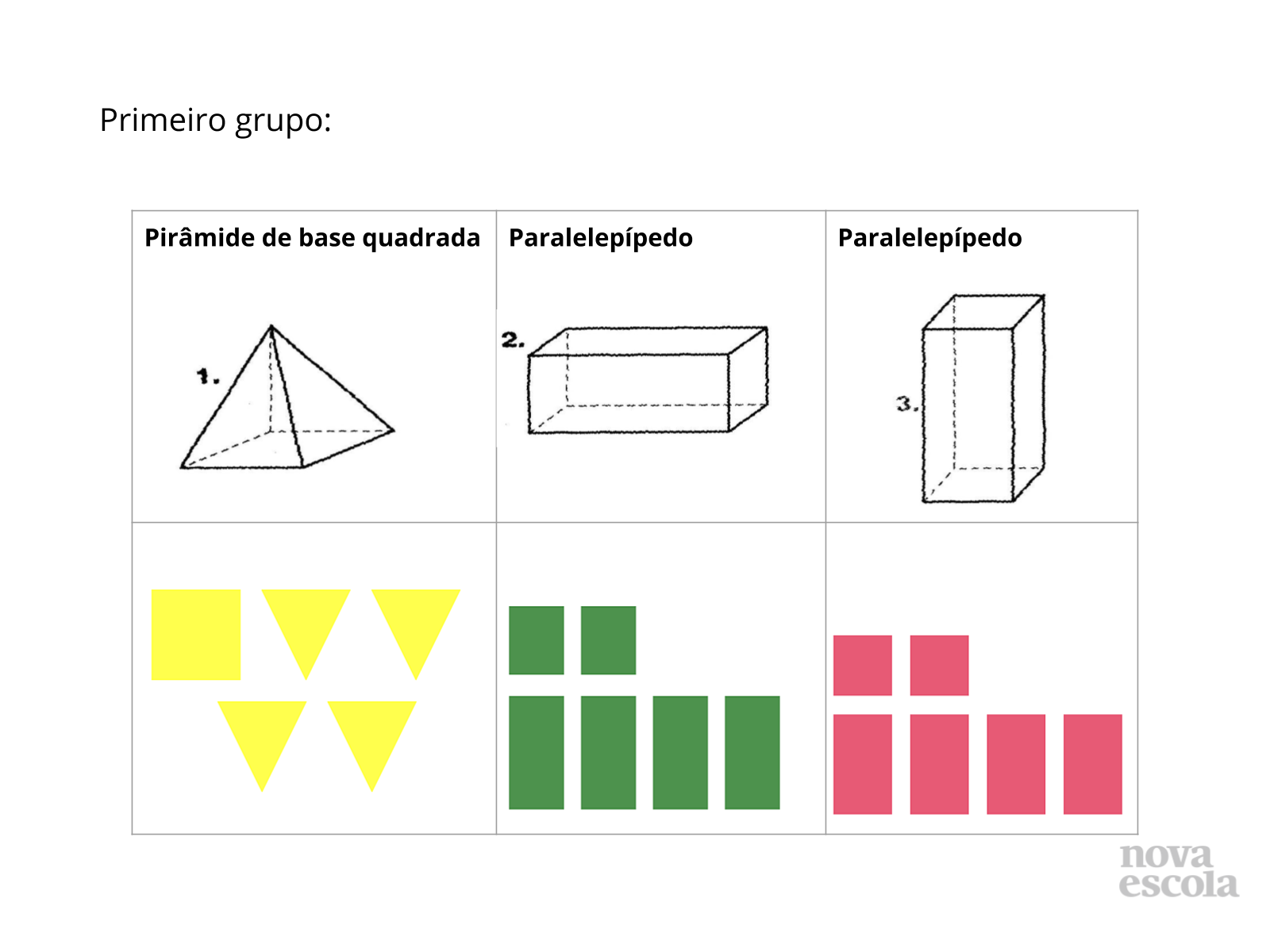

Quando se fala em geometria, especialmente no contexto de modelagem 3D e renderização, o termo faces geométricas se refere às superfícies planas que compõem a estrutura de um objeto tridimensional. Cada face é limitada por arestas e vértices, e juntas elas formam o que chamamos de malha poligonal. Entender o que é faces geométricas é o primeiro passo para lidar com modelagem, simulação ou visualização, mas a aplicação prática vai muito além da definição teórica. Uma face geométrica é tipicamente um polígono — triângulo, quadrilátero ou outro formato fechado. Na maioria dos softwares de modelagem, triângulos e quadros são os padrões. Triângulos são seguros porque sempre são planos, enquanto quadros podem criar problemas se os quatro vértices não estiverem exatamente no mesmo plano. Isso parece óbvio, mas é onde muita gente se perde. No meu caso, já me deparei com uma malha de um projeto de arquitetura que parecia perfeita na visualização, mas ao exportar para um motor de render, os shadows estavam quebradas em certas áreas. O problema eram faces não-planas causadas por arredondamentos de coordenadas durante a importação. A solução foi aplicar um processo de planarização nas faces afetadas e, em seguida, converter os quadriláteros problemáticos em triângulos com o comando de triangulação adequada. O tempo gasto foi cerca de 40 minutos em uma malha com 12 mil faces, em vez de horas refazendo o modelo inteiro.

Tipos de faces e suas particularidades

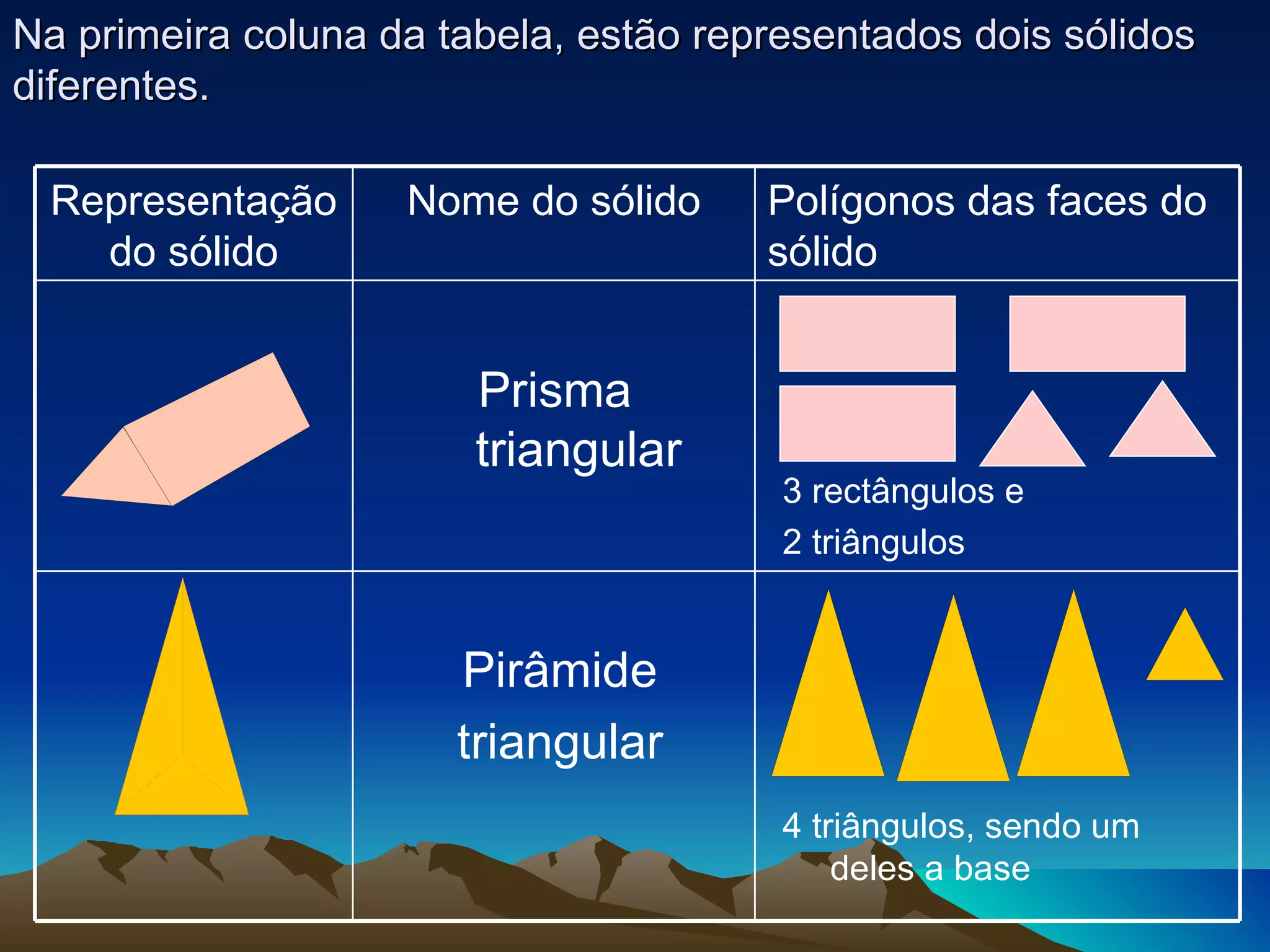

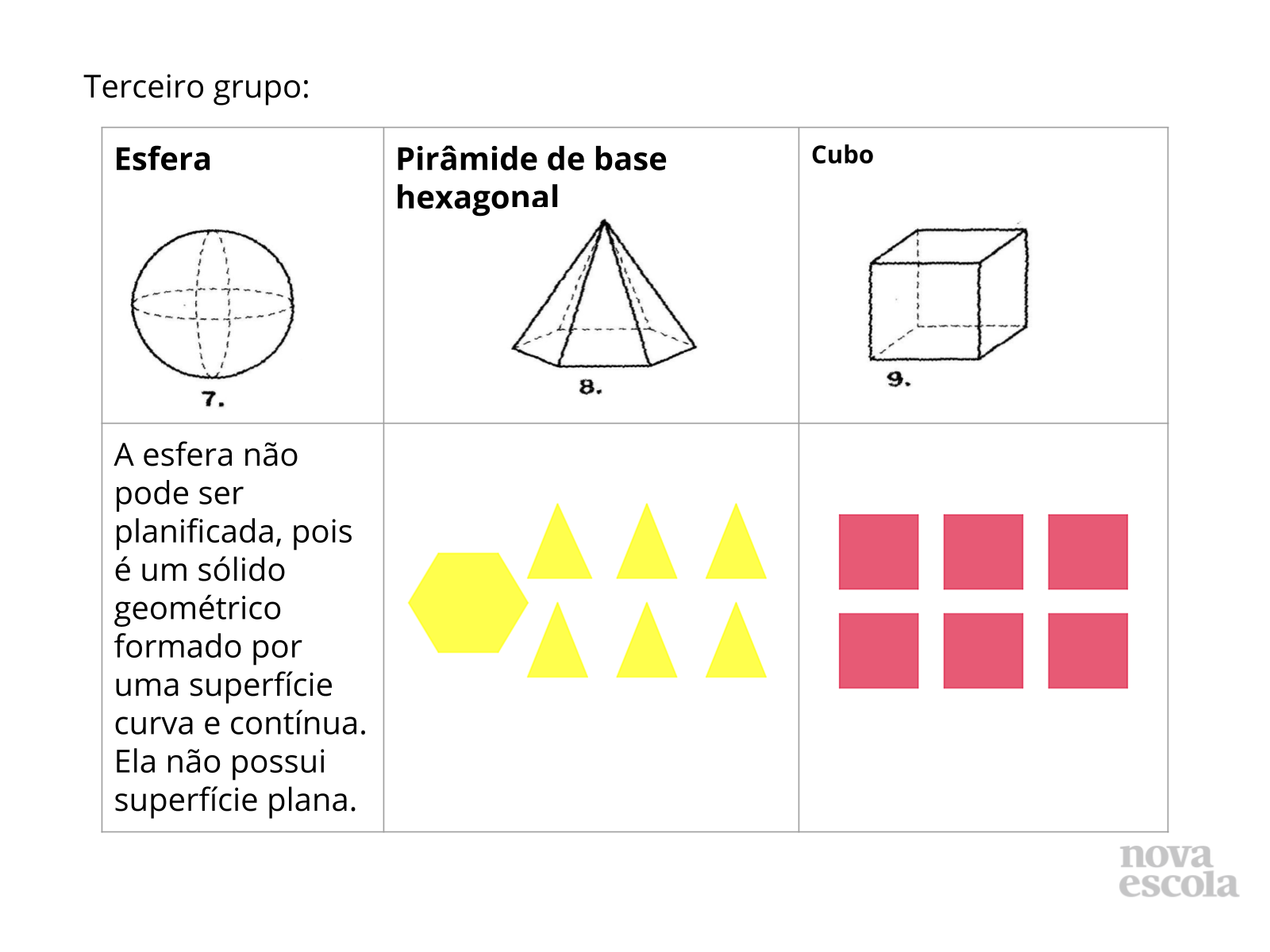

Existem basicamente dois tipos que você vai encontrar no dia a dia: faces triangulares e faces quadrangulares (ou N-gons). As triangulares são mais simples de processar, tanto em software quanto em simulações físicas. Elas não têm ambiguidade de plano. Já as quadrangulares são mais limpas para subdivisione e morphing, mas exigem que os vértices sejam bem organizados. N-gons — polígonos com cinco ou mais lados — são evitados na maior parte dos fluxos profissionais porque geram artifacts de subdivisão imprevisíveis e podem causar erros de normalização. Outro ponto que pouca gente comenta: a orientação das faces importa. A direção do vetor normal define qual lado é o "frente" e qual é o "verso". Faces com normais invertidas causam problemas de renderização, texturização e simulação. Verificar e corrigir normais deve ser rotina, não exceção.

Problemas comuns e limitações reais

A principal limitação das faces geométricas é que elas são uma aproximação. Quanto mais faces, mais perto de uma forma orgânica você chega, mas o custo computacional sobe linearmente. Um modelo com 500 mil faces triangulares pode rodar bem em uma máquina competente, mas se o objetivo é simulação de dinâmica de fluidos ou análise de elementos finitos, o tempo de processamento pode dobrar ou triplicar sem ganho proporcional de qualidade visual. Nesse cenário, usar subdivision surface com base em uma topologia limpa de quadros costuma ser mais eficiente do que simplesmente empilhar triângulos. Outro problema frequente é a redundância de vértices. Quando você importa modelos de diferentes fontes — por exemplo, fazer merge de peças de um catálogo CAD —, vértices que deveriam ser um ficam duplicados. Isso gera falhas de continuidade, bordas visíveis e erros de UV mapping. A correção passa por usar weld ou merge by distance, configurando uma tolerância adequada ao tamanho da cena. Em cenas grandes, tolerâncias muito baixas não resolvem; muito altas, deformam geometria adjacente. Um valor entre 0.001 e 0.01 unidades costuma funcionar como ponto de partida.

Quando evitar faces geométricas convencionais

Para formas orgânicas complexas, como personagens ou terreno natural, malhas poligonais puras podem ser ineficientes. Nesses casos, representações como NURBS ou voxels oferecem vantagens específicas. NURBS são melhores para superfícies suaves definidas por curvas matemáticas, enquanto voxels são úteis em simulações volumétricas. Se o seu trabalho é principalmente visual, uma abordagem híbrida — NURBS para a forma base, retopologia poligonal para o resto — costuma ser o caminho mais equilibrado.

Resumo do fluxo de trabalho recomendado

Construa a topologia antes de se preocupar com detalhes. Mantenha quads sempre que possível. Triangule apenas quando necessário para exportação ou simulação. Sempre verifique normais e planaridade. Corrija N-gons e sobreposições de vértice. Teste a malha no software final antes de considerar o modelo pronto. Esses passos reduzem significativamente retrabalho e evitam problemas que parecem aparecer do nada no meio do pipeline.
