O que é óptica geométrica

A óptica geométrica é o ramo da física que estuda o comportamento da luz usando linhas retas chamadas raios luminosos. Ela ignora a natureza ondulatória e trata a luz como se viajasse em linha reta, exceto quando reflete, refrata ou passa por um sistema de lentes e espelhos. É uma aproximação válida quando o comprimento de onda é muito menor que os objetos com os quais a luz interage. Na prática, isso funciona na maioria dos casos do dia a dia, desde espelhos planos até microscópios. O fundamento básico são as três leis principais: a luz viaja em linha reta num meio homogêneo, o ângulo de incidência é igual ao ângulo de reflexão, e a refração segue a lei de Snell. Parece simples até você tentar calcular a posição de uma imagem formada por duas lentes convexas coladas. Aí as coisas ficam mais complicadas do que parece. Um detalhe que muita gente erra é confundir o modelo de raios com a realidade física. Raios não existem. São construtos matemáticos. Você pode trilhar caminhos reversíveis, mas isso não quer dizer que a luz "sabe" onde ir. Trilha reversível é só uma propriedade útil para simplificar cálculos. Em fibras ópticas com múltiplos modos, isso começa a falhar porque cada modo viaja por caminhos geométricos diferentes com tempos de propagação distintos.

Elementos fundamentais

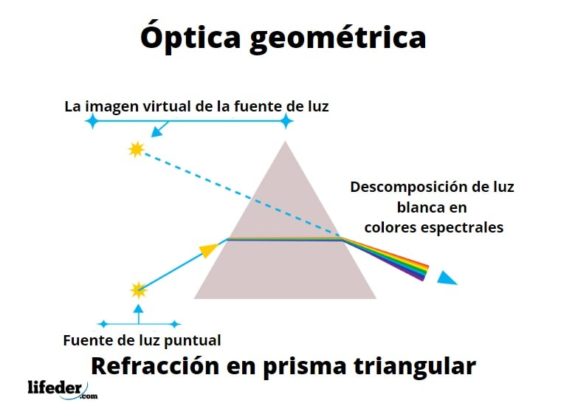

Os componentes básicos de qualquer sistema são lentes, espelhos, prismas e meios com índices de refração diferentes. Lentes convergentes reúnem os raios num ponto focal. Lentes divergentes espalham os raios como se viessem de um foco virtual. Espelhos côncavos formam imagens reais ou virtuais dependendo da posição do objeto. Espelhos convexos sempre formam imagens virtuais, menores e eretas. O centro óptico de uma lente delgada é o ponto por onde os raios passam sem sofrer desvio. A distância focal é metade do raio de curvatura no caso de superfícies esféricas simples. A equação dos pontos conjugados, 1/f = 1/p + 1/p', relaciona distância focal, objeto e imagem. Ganho angular e ampliação lateral vêm diretamente daí.

Aberrações: o problema que ninguém avisa

Óptica geométrica funciona perfeitamente só no regime paraxial, onde os ângulos são pequenos e os senos podem ser aproximados pelos próprios ângulos. Quando você amplia o campo ou usa aberturas grandes, as aproximações caem por terra. Aberração esférica faz raios marginais focarem antes dos paraxiais. Coma cromática aparece porque o índice de refração depende do comprimento de onda. Astigmatismo, distorção e campo curvo completam a lista. Eu passei duas semanas corrigindo um sistema de projeção com lente única que produzia bordas borradas em 40% da tela. O problema não era o alinhamento, era aberração esférica combinada com coma. A solução foi substituir a lente simples por um duplète afocal com vidro crown e flint, reduzindo o erro de foco marginal de 2,3 mm para menos de 0,15 mm. Sem óptica geométrica eu não conseguiria modelar o problema. Com ela sozinha, não resolvia.

Quando a óptica geométrica não resolve

Fração, difração e interferência ficam fora do escopo. Se o dispositivo tiver fendas na escala de micrômetros ou menos, você precisa de óptica física. Lasers de alta coerência passando por aberturas pequenas também não obedecem ao modelo de raios. Polarização é outro tópico que a ótica geométrica ignora completamente. Se o seu sistema envolve materiais birrefringentes ou cristais líquidos, vá direto para a óptica matrixial ou métodos numéricos como FDTD. A principal limitação prática é que instrumentos de medição óptica calibrados com base puramente geométrica tendem a subestimar o tamanho de manchas difrativas em sistemas de alta resolução. Um telescópio que promete resolução de 0,5 segundos de arco baseado em diâmetro de abertura e lei de Rayleigh vai falhar se a turbulência atmosférica não for considerada. A fórmula funciona no vácuo. No mundo real, o seeing domina.

Como montar um cálculo básico

Pegue uma lente delgada. Meça a distância focal com um banco óptico simples: fonte no infinito, tela na posição onde a imagem fica nítida. Anote essa distância como f. Posicione o objeto a uma distância p qualquer. Use a equação dos pontos conjugados para achar p'. A ampliação é dada por A = -p'/p. Sinal negativo indica imagem invertida. Positivo indica imagem ereta, típica de sistema virtual. Para espelhos esféricos, a convenção de sinais é diferente. Foco é positivo para côncavos e negativo para convexos. Distância do objeto e da imagem seguem regras próprias. Misturar convenções é o erro mais comum que eu vejo em laboratório. Eu costumo definir uma regra clara antes de começar e anotar tudo na prancheta para não perder o fio.

Ferramentas úteis

Softwares como OSLO, Code V e Zemax usam traçado de raios baseado nessa teoria. Para estudos mais simples, o software livre OpticStudio da edição acadêmica ou até calculadoras online resolvem sistemas com poucas superfícies. Se você quiser algo rápido e portável, o Python com a biblioteca ray-optics faz traçado em minutos. Nada substitui entender o que está acontecendo geometricamente antes de confiar num simulador. Câmeras, microscópios, telescópios, projetores, endoscópios, lunetas, óculos, lasers de corte. Praticamente todo instrumento que forme imagens usa óptica geométrica como base. Fibra óptica também se beneficia, embora a propagação modal exija tratamento adicional. Sistemas de litografia usam óptica geométrica como ponto de partida, mesmo com correções por difração em etapas posteriores. O essencial é saber quando o modelo vale e quando ele engana. Geometria é poderosa até o dia em que você precisa de precisão submicrométrica e descobre que a luz não é só linha reta. Aí a coisa vira outro exercício. Por enquanto, para a maioria dos problemas práticos, o modelo de raios resolve rápido e com boa margem de acerto.
